随着工业自动化程度的不断提高以及医疗、建筑等领域对设备智能化要求的日益增长，系统监测的指标数量和复杂度都在持续攀升。操作人员不再满足于单一指标的监测，而是期望能够同时掌握多个关键参数的动态变化，以便全面了解系统运行状态。

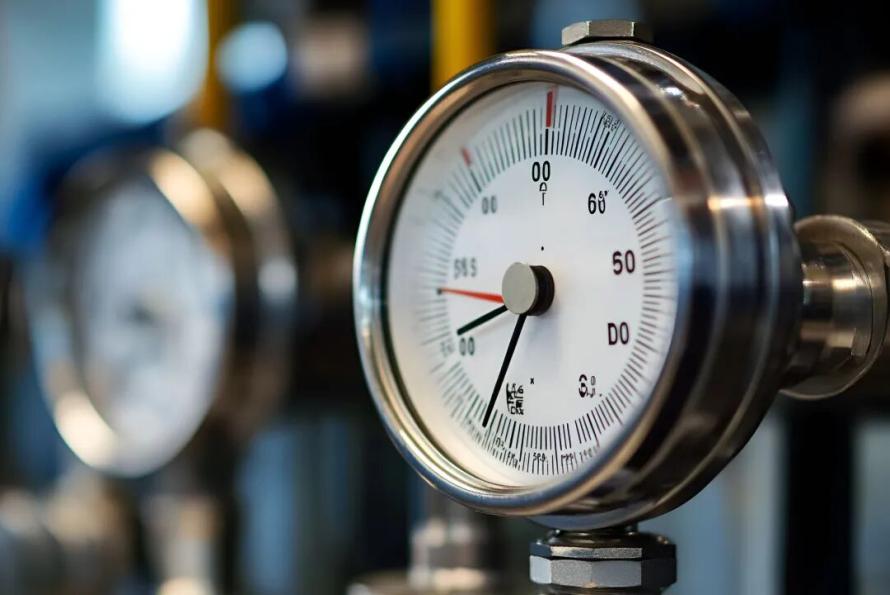

在此背景下，实时、直观地呈现监测信息成为行业发展的必然趋势。传统的单指针仪表或数字显示屏已难以满足这一需求，双指针仪表凭借其能够同时显示两个数值的优势，逐渐崭露头角，成为多领域同步监测的理想选择。

然而，实现高效精准双指针仪表监测挑战重重：工作环境和电源条件差异大，需宽输入电压范围；要与不同设备无缝集成，满足多种工业接口兼容要求；且要在保证性能的同时降低功耗，提升可靠性与稳定性。

瑞萨双指针仪表解决方案

面对行业趋势与挑战，瑞萨双指针仪表系统带来创新解法。它可简化数值显示，即时直观呈现关键数据，让操作人员一目了然。系统具备宽输入电压特性，支持多类工业接口，可无缝融入各工业场景，提供精准模拟读数，满足多领域同步监测需求。

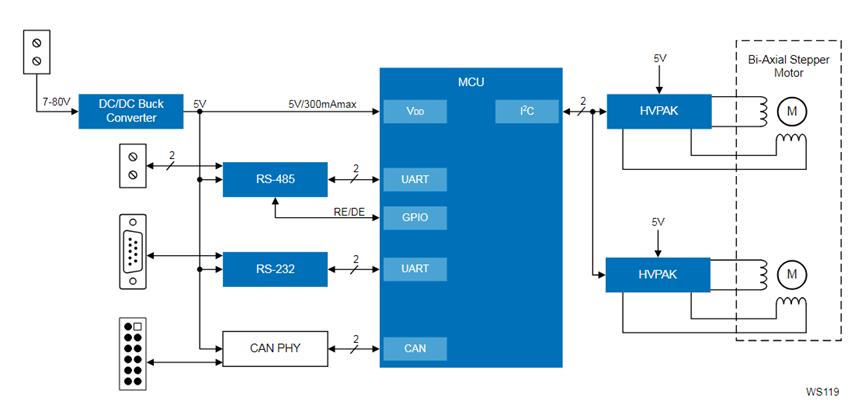

整体架构由控制MCU、DC/DC降压转换器、通信收发器和HVPAK™可编程混合信号IC四大部分组成。

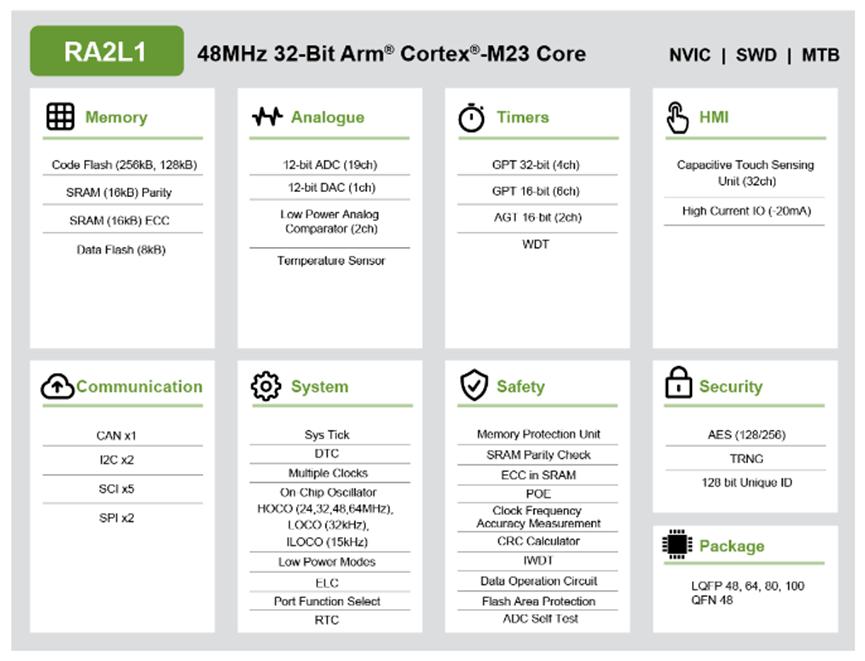

控制部分采用瑞萨MCU RA2L1，它基于Arm^® Cortex^®-M23核心，是现今Arm^® Cortex^®-M系列中功耗最低的CPU之一。优化的制程和瑞萨低功耗工艺技术使其成为具有业界一流水平的超低功耗微控制器。RA2L1支持1.6V至5.5V宽电压工作，CPU时钟频率最高可达48MHz，并在运行和待机模式下均保持极低电流消耗，有效降低系统整体功耗。

该产品配备增强型电容式触摸感应单元（CTSU2）、多种串行通信接口、高精度模拟电路与定时器，提供48引脚至100引脚的封装选择，便于根据应用灵活配置。

此外，还可根据需要选择瑞萨的48MHz Arm^® Cortex^®-M23入门级USB通用微控制器RA2L2、100MHz Arm^® Cortex^®-M33入门级产品RA4E1，达到低功耗和优化功能集成的平衡。如果需要HMI，可选用48MHz Arm^® Cortex^®-M4及LCD控制器和电容式触控的RA4M1 32位微控制器。

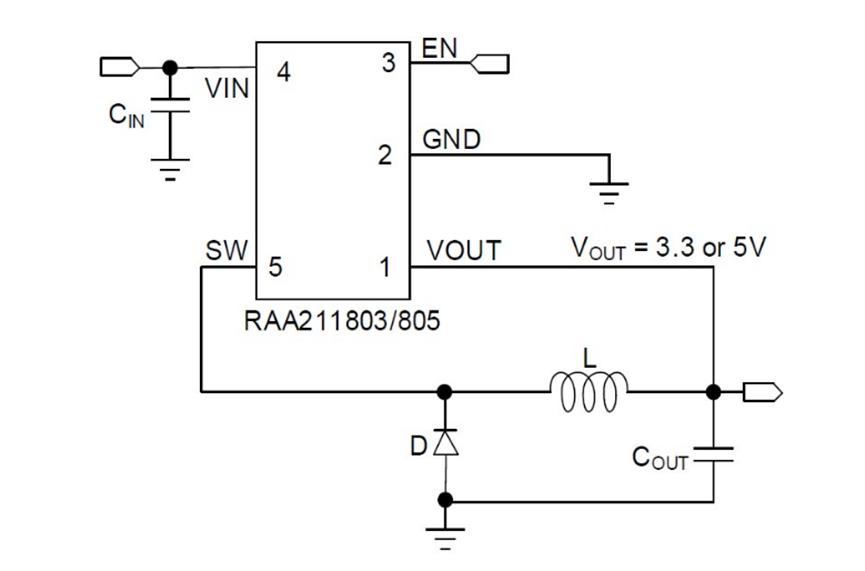

电源部分采用瑞萨RAA211805降压转换器，这是一款微型、易用、超低静态电流（IQ）的集成开关型稳压器，具有7V至80V的宽输入电压范围，提供固定5V/300mA输出，能够适应各种复杂的电源环境。该器件采用TSOT23-5封装，可提供全面的保护，包括输入欠压保护、输出过压保护、过流保护和过温保护，确保系统稳定可靠运行。

瑞萨的通信收发器全面兼容各类串行通信接口需求：

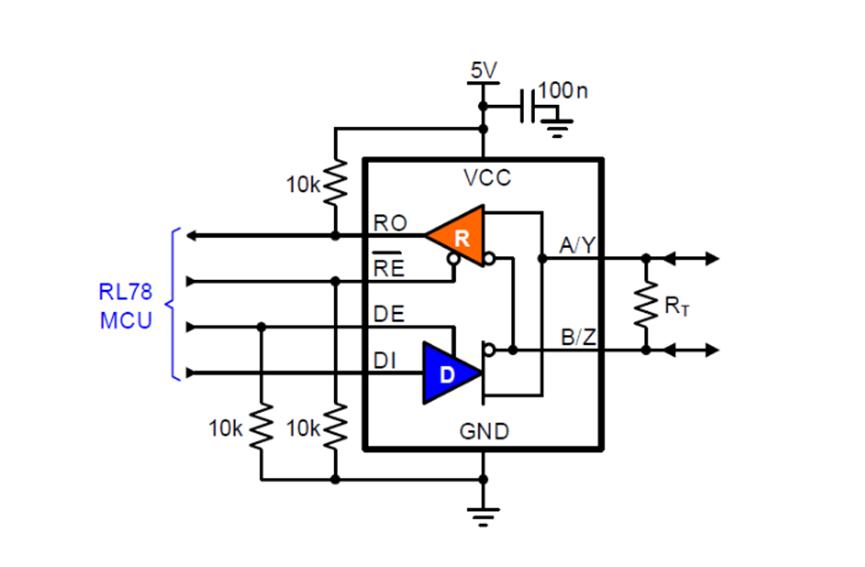

RS-485/422：采用RAA788155，为5V半双工、1Mbps差分收发器，具备±5kV EFT抗扰度和±16.5kV ESD防护，在嘈杂环境和长距离传输中确保可靠通信。
RS-232：采用ISL4221E，QFN封装，支持+2.7V至+5.5V电源、250kbps速率，具备±15kV ESD防护，其掉电模式典型电流仅150nA，进一步提升系统通信的稳定性与兼容性。

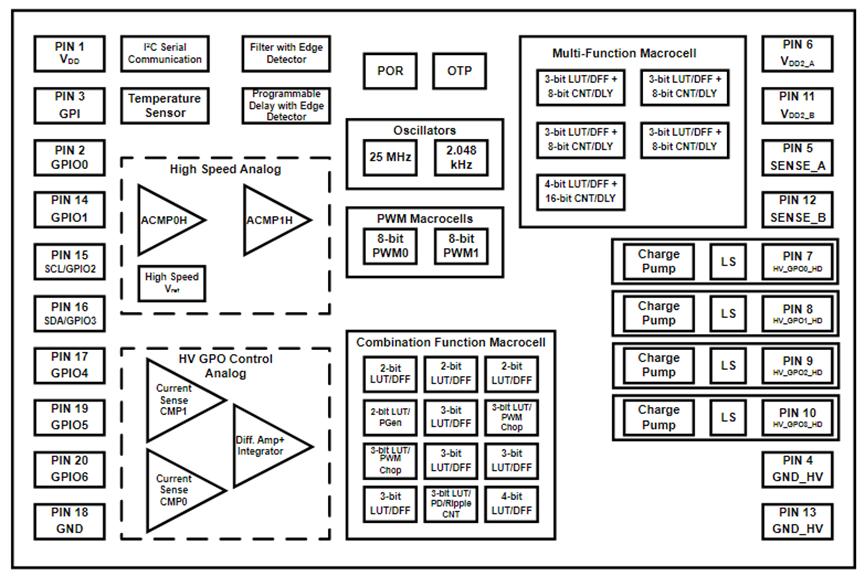

HVPAK™（SLG47105）是瑞萨的可编程混合信号IC，将混合信号逻辑与高压H桥功能集成于2mm × 3mm QFN封装中。其一次性可编程（OTP）非易失性存储器可存储用户定义的逻辑配置，并通过内部逻辑、I/O引脚与宏单元互连实现灵活定制。该器件能够以不同PWM频率与占空比驱动仪表的步进电机，兼具优异的热性能与紧凑尺寸，大幅节省系统空间。

系统优势与应用领域

瑞萨双指针仪表解决方案在系统设计上具备多方面的优势，其模拟仪表能够提供持续、即时且易于读取的直观数值显示，使操作人员无需依赖复杂界面即可快速掌握关键运行参数，而高集成度的多功能组件在减少物料数量的同时依然保持出色的性能表现，从而有效降低整体系统成本。

方案中所采用的MCU具备业界公认的高能效与低功耗特性，并且全面兼容多种串行通信接口，这不仅提升了系统的通用性和灵活性，还为不同应用环境中的集成提供了便利条件；与此同时，HVPAK™的高度集成设计可通过不同的PWM频率与占空比灵活驱动仪表所需的步进电机，在紧凑的封装尺寸下仍然兼具优异的热性能，进一步优化了系统空间与可靠性。

此外，RS-485/422收发器则提供了高等级的EFT与ESD防护功能，使其能够在嘈杂电磁环境和长距离传输场景下保持稳定运行，从而确保整机的长期可靠性。

该解决方案的应用范围十分广泛，在汽车测量领域，它能够用于制动压力、机油压力及燃油压力等多项关键参数的监测；在工业设备与过程控制中，它可以实现对压力、温度、压差与液位等核心指标的实时显示与反馈；在医疗设备场景下，它同样适用于各类传感器输出的监测与控制，从而满足医疗系统对于精确性与可靠性的双重要求。

为了帮助开发者快速完成设计与验证，瑞萨还提供样片、评估板、参考设计、配套软件以及完善的技术支持，使客户能够在缩短产品开发与测试周期的同时加快市场投放进程，从而凭借该双指针仪表方案实现多领域的同步监测与高效直观的显示体验。
