80G雷达助力50t精炼电炉实现料位监测

来源：菲德传感器FEDE

发布时间：2025-12-08

精炼炉是炼钢过程中的重要环节，通过将各种不同的合金以及块矿等原料投入炉内冶炼，得到预期的钢水。而在炼制过程中，雷达料位计对料仓内料位的精准测量至关重要。

监测难点

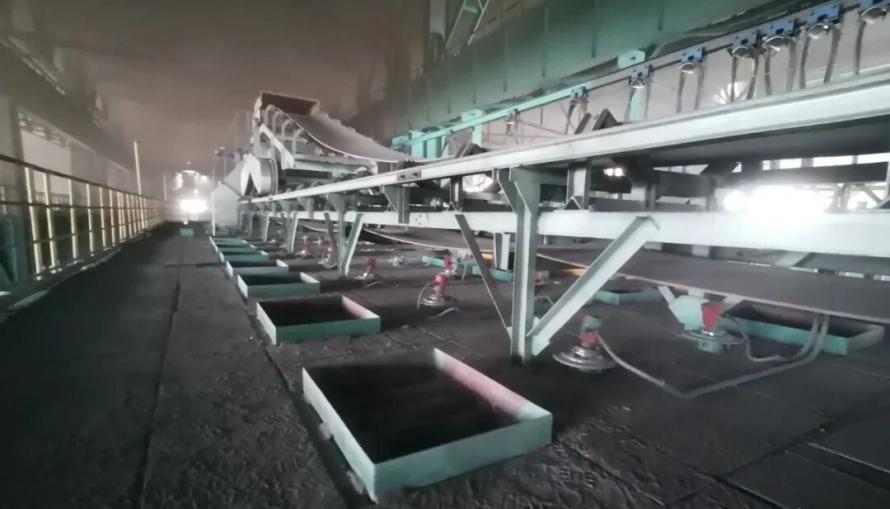

50t电炉的料仓均安装在加料系统传送皮带下面，料仓上方空间狭小至人无法近距离操作。每个电炉料仓量程小，放料速度又非常快，现场灰尘较大，采用普通的雷达料位计，天线很容易粘附粉料。

考虑到严苛的测量环境，确定使用80G雷达料位计，检测角度小至1°，完全不受料流的影响，信号很强，容易穿透灰尘，对于料位变化特别快的场景能做出更快的响应。

采取对策

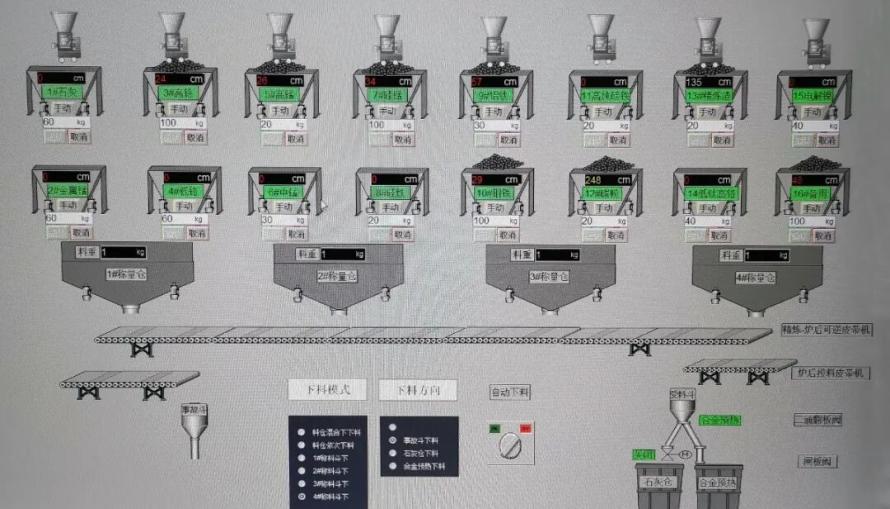

电炉炼钢料内被测介质为小块固体，量程为3.5m，安装雷达料位计后，中控室出现“没有料位显示、表头显示料位高度与中控室不一致” 等问题，技术人员凭借专业、丰富的经验，现场协助调试解决，出色的完成安装调试任务。

针对具体的问题采用的对策如下：

1、设置低位调整，使被测料的高度进入到雷达探测范围内。

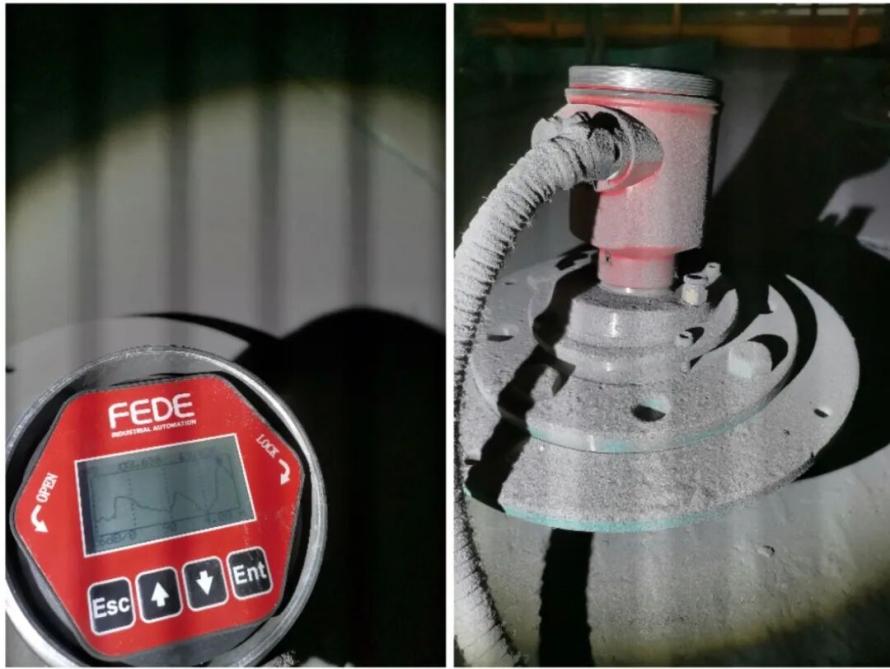

2、调整雷达料位计万向法兰角度，使雷达天线朝向出料口方向，边调整边查看回波曲线，调整好角度之后，拧紧固定螺母。

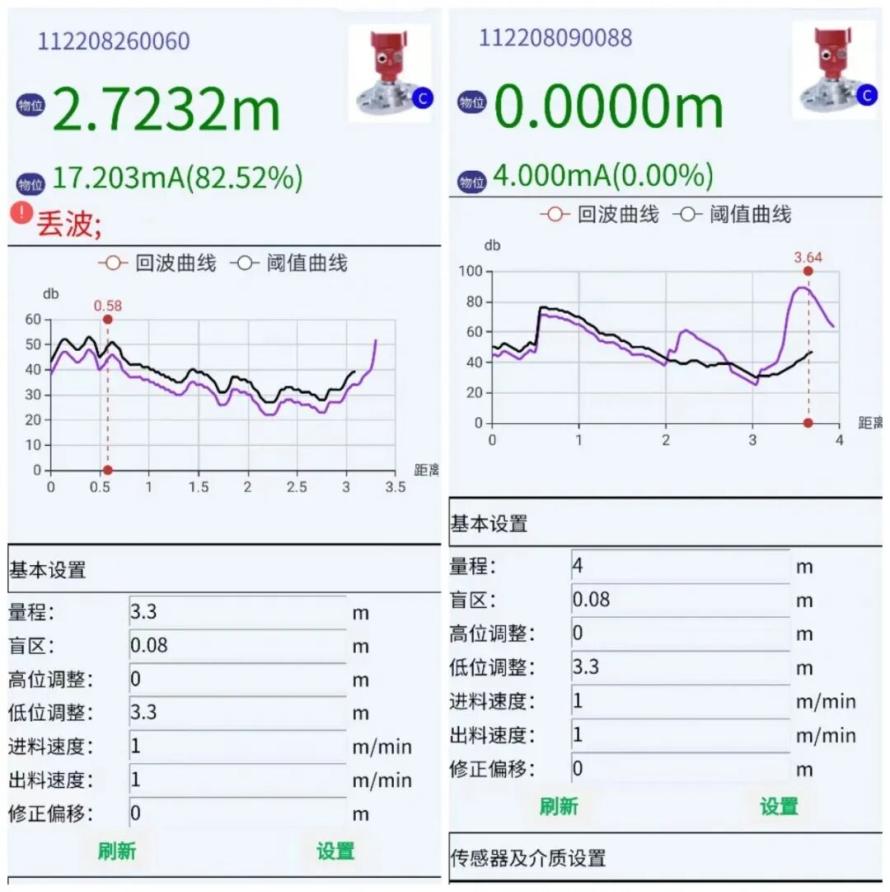

3、查看回波曲线，建立虚假回波。

4、在确保信号传输没有问题的情况下，调整模拟量范围使显示料高与中控室显示数值一致。

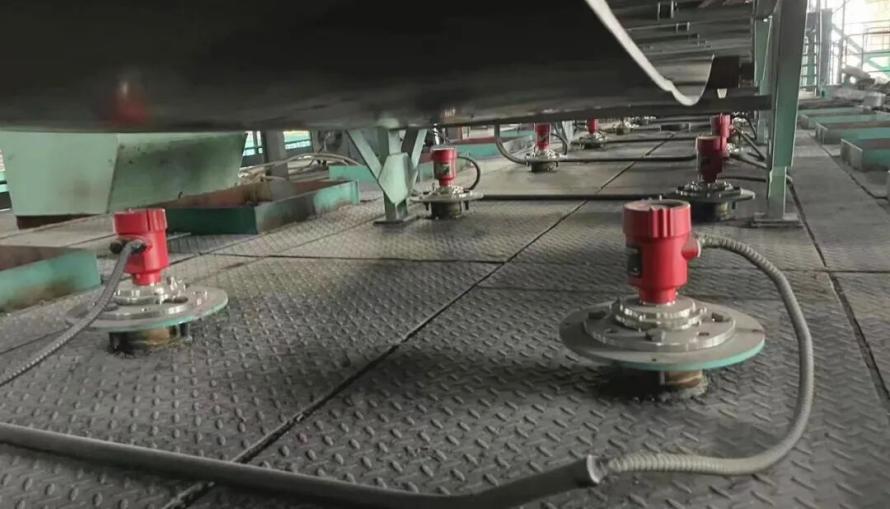

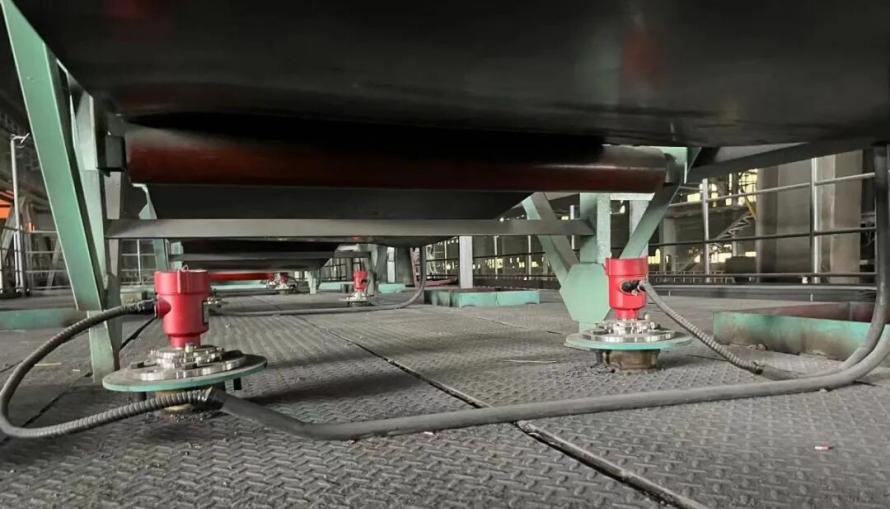

成果展示

整个调试的过程中，为了尽可能不影响其他工序的正常运转，除了设备硬件的安装调整外，对于人无法接近查看参数，均通过连接手机蓝牙调试。通过蓝牙编号与料位的对应、现场的沟通后进行设置，大大节省了时间、人力、停机损失成本，实现了自动化、智能化的生产。
