当前，随着工业自动化、汽车电子与机器人等领域的快速发展，高精度、高可靠性的角度传感器已成为实现精准运动控制与系统智能化的核心元件。然而，长期以来，该市场主要由国际大厂垄断，尤其在车规级高端角度传感器领域，国外产品占据了绝大多数份额，导致国内企业在供应链安全、成本控制及定制化需求方面面临较大压力。

在全球芯片供应波动与产业自主化需求日益迫切的双重背景下，实现角度传感器芯片的国产化与车规级突破，已成为国内科技与制造行业的重要议题。

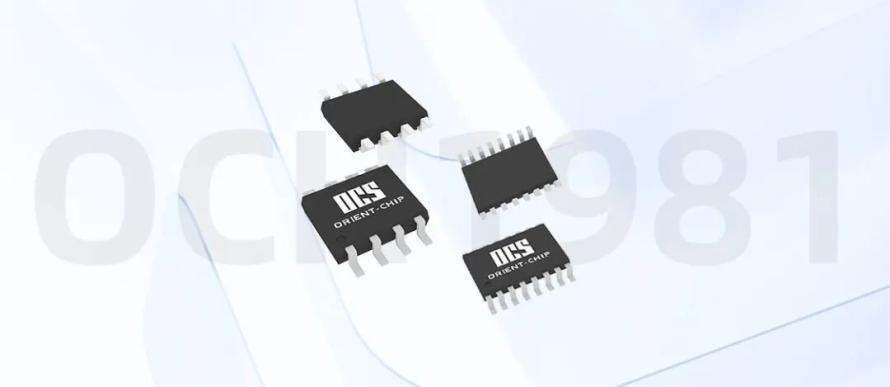

在此背景下，OCS正式发布车规级旋转角度检测霍尔传感芯片OCH1981，标志着国内在磁角度传感器领域迈出了关键一步。该芯片不仅满足AEC-Q100 Grade-0认证，更以出色的结构适应性与多样化的输出接口，以及高精度输出三大特点，为从汽车到工业机器人等多个场景提供了可靠的位置感知解决方案，有望在部分关键应用领域逐步实现国产替代，助力系统实现更精准、更稳定的实时控制。

OCH1981特性

• 宽工作电压范围：4.5～5.5V

• 高耐压能力：-16V～25V（以应对车内复杂的高压脉冲）

• 高ESD防护：HDM：±6KV，CDM：±1KV（安全可靠）

• 宽工作温度范围：-40℃~150℃（可在各种严苛高低温等环境下稳定运行）

• 超高精度：INL范围±1°（定位、控制更精准高效）

• 可离线校准：支持用户离线校准以及模拟输出的8/17点自定义校准（更高精度）

• 多种输出类型：模拟输出、PWM输出、SENT输出、SWO输出、ABZ输出、UVW输出，SPI输出等多种输出模式（接口广泛，适应不同需求）

• 适应多种结构：XY,XZ,YZ平面磁场均可使用

车规&工规级保证：AEC-Q100 Grade-0认证，具有工规车规两种规格可选

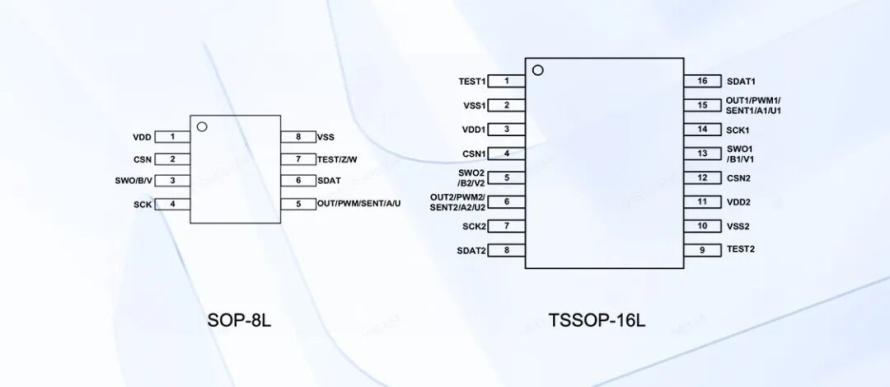

• 两种封装：SOP-8L & TSSOP-16L（冗余设计，更安全可靠）

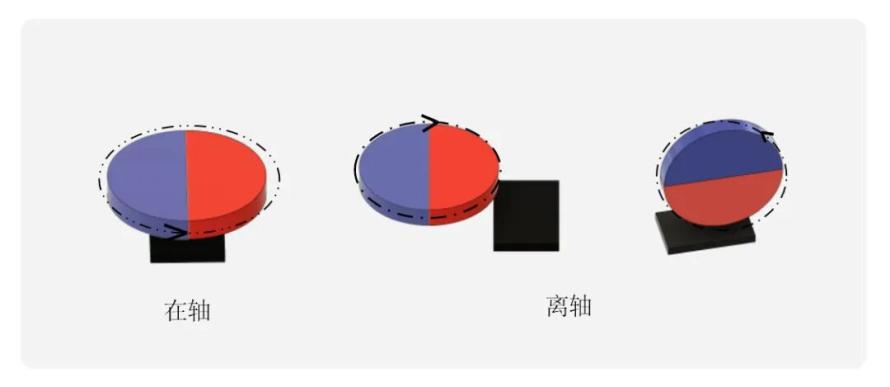

多结构适用，安装更灵活

OCH1981是灿瑞自主研发设计的基于磁变轨霍尔磁感应原理的高精度车规级角度传感器。相比传统AMR角度传感器的单平面磁场输出，OCH1981可以从在轴、离轴等多方位精确检测旋转角度位置，即使在复杂结构挑战下也依旧适用。

高精度控制，运行更可靠

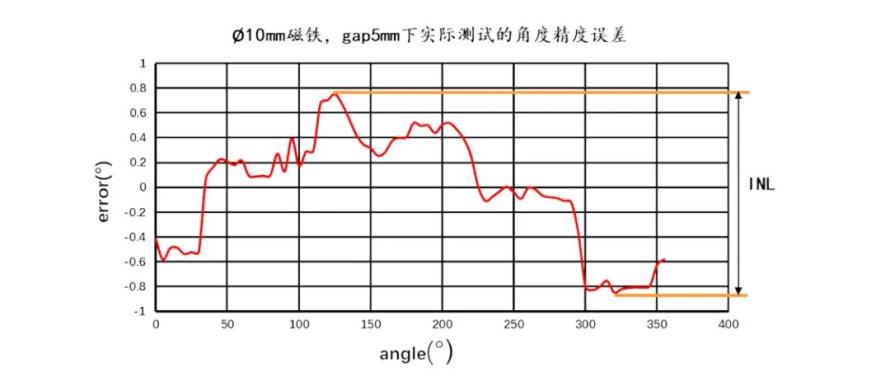

OCH1981出厂积分非线性误差控制在 ±1° 以内，微分非线性误差低至 ±0.01°，角度噪声仅为 0.02°rms，并可以进行离线ASC校准，以匹配用户结构和应用环境，确保位置信息的精准可靠。另外模拟输出还支持8点或17点可编程线性化功能，可随意定制输出曲线或使模拟输出精度更高。

接口丰富，应用更广泛

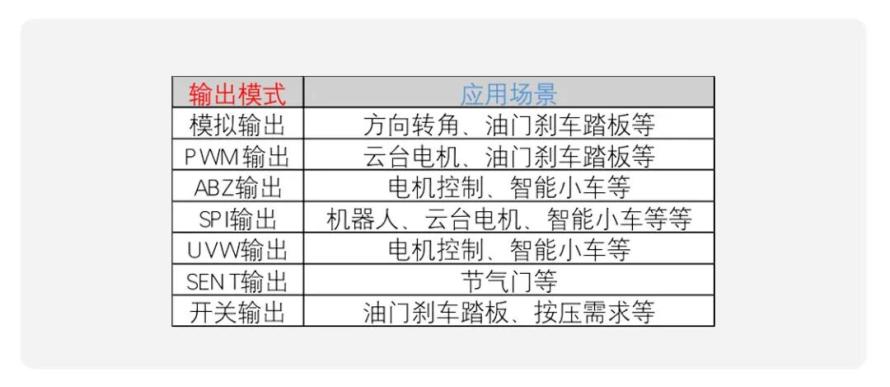

OCH1981支持模拟输出(12BitDAC)、数字输出（SPI）、PWM输出、位置开关输出(SWO)、SENT输出等多种输出模式。丰富的输出模式支持多种场景下的应用，自定义的输出曲线设置满足各种复杂的需求，兼容性高，适用于汽车油门踏板、方向盘、电子换挡器、节气阀阀控系统、机器人角度控制等场合。

多重防护，系统更安全

OCH1981具备±6KV HBM ESD 防护能力，并集成过压 (OVP)、防反、过流 (OCP) 以及上电检测等多重保护机制，有效提升系统失效诊断能力。满足 AEC-Q100 Grade 0 车规标准，构建起多重安全防护体系，确保汽车电子系统安全可靠运行。

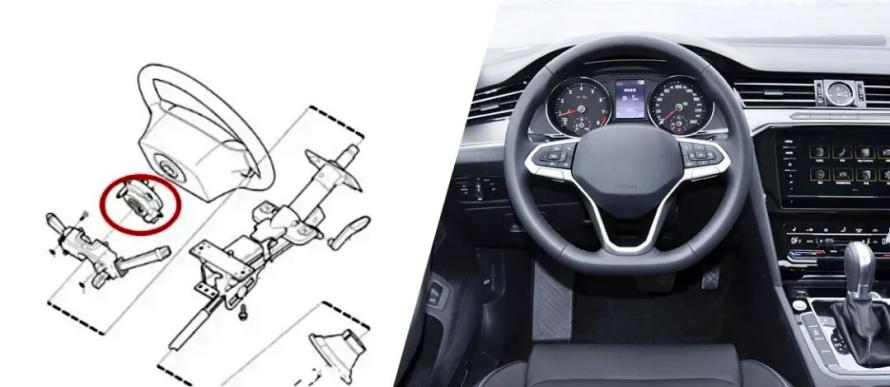

典型应用场景-汽车方向盘

方向盘转角角度传感器是检测方向盘转动角度、方向和旋转速度的关键汽车部件。通过处理角度位移信号计算转向参数，并将数据传输至电子控制单元（ECU），以控制转向助力、车身稳定性。磁角度传感器无物理磨损、精度高、响应快，寿命长，可靠性强，能在恶劣环境下稳定工作，可以显著提升车辆的操控性与安全性。

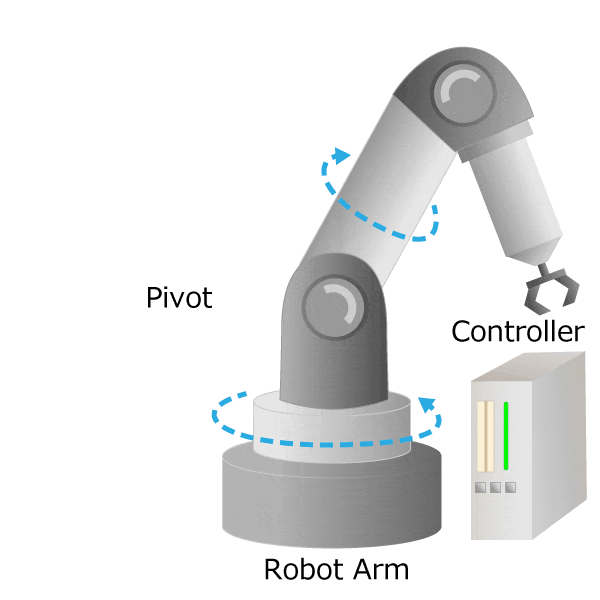

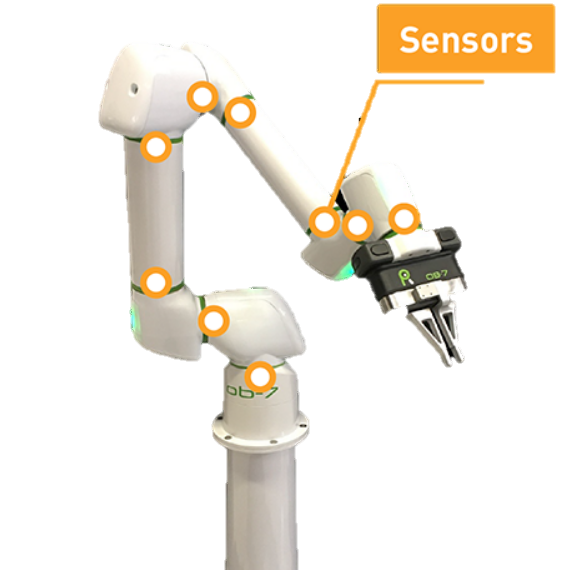

典型应用场景-机器人旋臂

从工业制造到医疗领域，机器人技术改变了许多行业。而对于向机器人控制器发送必要的信息以实现精准的运动控制来说，精确的位置传感至关重要，测量机器人旋转轴的角位置或速度，在结构上，磁角度传感器可以在轴、离轴不同方位检测磁场，优化了设计空间；在精度上，角度输出精度在±1°以内，还可以根据系统使用环境进行自定义的精度和线性度校准，进一步消除装配误差，提高系统角度控制的精度；
