OCT6214光耦保障高压干扰下的PLC稳定运行

来源：灿瑞科技

发布时间：2025-12-02

在工业自动化中，PLC是控制指令与执行元件的 “核心枢纽”，光耦则决定其信号传输稳定性。普通光耦难抗高压干扰、高温波动，易致信号串扰、设备停机。灿瑞科技OCT6214光耦以工业级特性，成为破解 PLC信号难题的可靠选择。

工业痛点：PLC信号串扰的4大诱因

随着工业技术革新推进，PLC应用场景愈发复杂，据行业统计，超 30% 的 PLC故障源于隔离元件失效，主要问题集中在4方面：

高压干扰穿透：工业现场中，PLC低压信号回路常与高压动力回路近距离布局，易导致PLC误判，比如电机启停瞬时高压可能触发误保护。

高工作温度区间：-40℃-85℃，参数稳定，开启电流与关断电流无突变

封装与驱动难平衡：PLC模块趋向小型化，但普通小型光耦常牺牲驱动能力，需额外搭配放大电路才能驱动继电器，增加布局难度与成本。

认证适配繁琐：出口型PLC需满足UL、VDE、CQC多体系认证，传统光耦常因认证不全或周期长，拖慢整机项目落地。

OCT6214光耦：4大核心优势适配PLC

作为灿瑞科技OCT6214系列主力型号，OCT6214从电气性能到结构设计，均围绕PLC需求优化：

1.5000Vrms高隔离：抗干扰能力拉满，搭配10¹¹Ω高隔离电阻，像“电气防火墙”阻断高压干扰与电磁辐射。PLC数字量输入模块中，即便高压侧出现400V瞬时脉冲，信号端误差率仍低于0.01%。

2.-40℃~85℃宽温：适应复杂环境工作温度覆盖 -40℃~85℃，存储温度达-40℃~125℃，低温 -40℃时导通时间无延长，适配高温车间、户外控制柜等场景，避免温度导致的信号失真。

3.低阻高效驱动：简化模块设计TA=25℃、IF=10mA 条件下，导通电阻仅20~30Ω，连续负载电流120mA、峰值0.3A（100ms 单脉冲）。PLC输出模块无需额外放大电路，可直接驱动继电器、电磁阀，节省 PCB空间与成本。

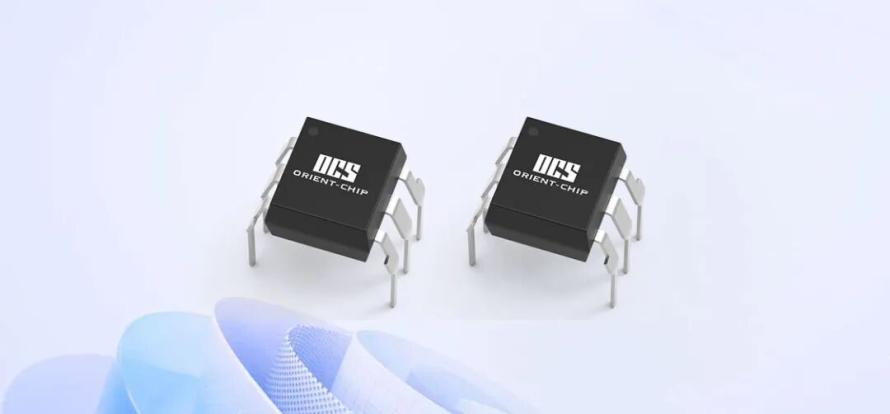

4.全认证 + 灵活封装：适配多需求已通过UL 1577、VDE、CQC认证，符合 RoHS标准，国内与出口场景均适用；6脚小型化DIP封装适配高密度布局，支持回流焊、波峰焊，满足不同生产需求。

典型应用：灿瑞科技OCT6214 在 PLC 中的应用

机床PLC输入模块：机床现场变频器、伺服电机干扰强，OCT6214高隔离电压阻断高频干扰，PLC精准接收接近开关信号，设备误停机率下降 30%。

生产线 PLC输出模块：汽车零部件生产线PLC需同步控制15路电磁阀，OCT6214导通时间0.4~3ms，信号无延迟，模块连续运行1000小时无故障，使用寿命延长。

户外光伏逆变器PLC：户外控制柜温差-30℃~75℃，OCT6214宽温特性保障信号稳定，高隔离电压避免光伏阵列高压影响，逆变器并网控制精准。

在工业自动化对 “稳定性” 要求愈发严苛的当下，灿瑞科技OCT6214光耦以高隔离、宽温、高效驱动的优势，破解PLC信号串扰痛点，成为PLC模块的 “优选隔离元件”。若您正为PLC信号隔离选型困扰，OCT6214或许是工业电路稳定运行的 “关键一环”
