JSY-MK-1009单相互感式计量模块在充电桩中的应用实践
来源：JSY-KJ(健思研科技)
发布时间：2025-11-24

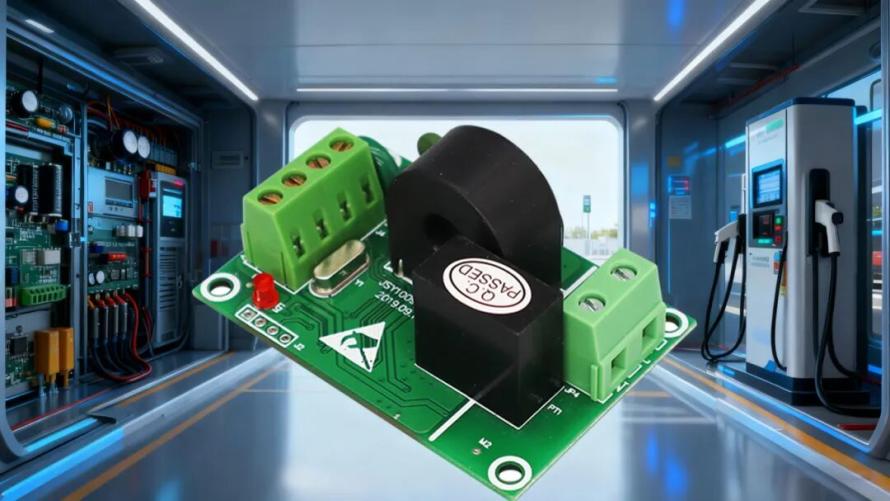

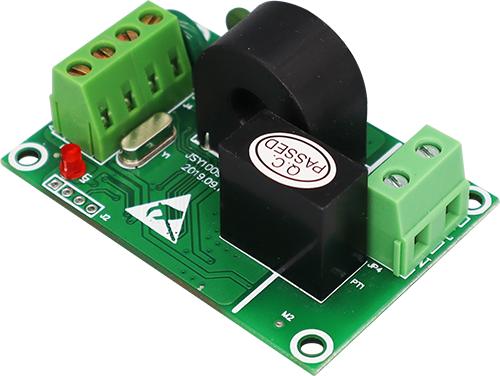

随着新能源汽车驶入千万家庭，充电桩作为“能源补给站”的重要性日益凸显。而“每一度电都算得清、记准确”，不仅是运营商降本增效的关键，更是用户放心充电的核心需求。今天，就带大家看看我们的JSY1009单相互感式计量模块，如何成为充电桩的“精准计量管家”。

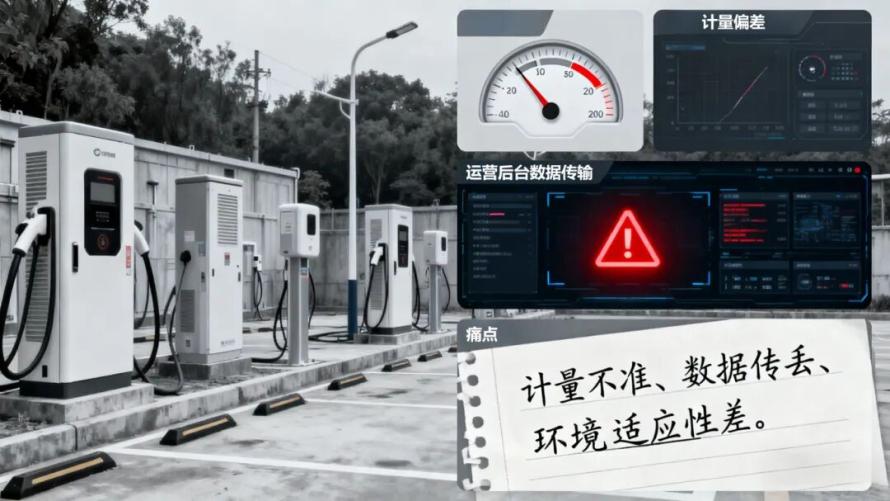

新能源汽车普及加速，充电桩数量呈爆发式增长，但“计量不准”“数据传丢”“环境适应性差”等问题，却成了运营商和用户的共同困扰：
• 计量偏差会直接引发收费纠纷，影响用户信任；
• 数据传输不稳定，会导致运营后台无法实时监控，增加管理成本；
• 充电桩多部署在户外或车库，高低温、潮湿等环境易导致设备故障。
1. 精度够“准”

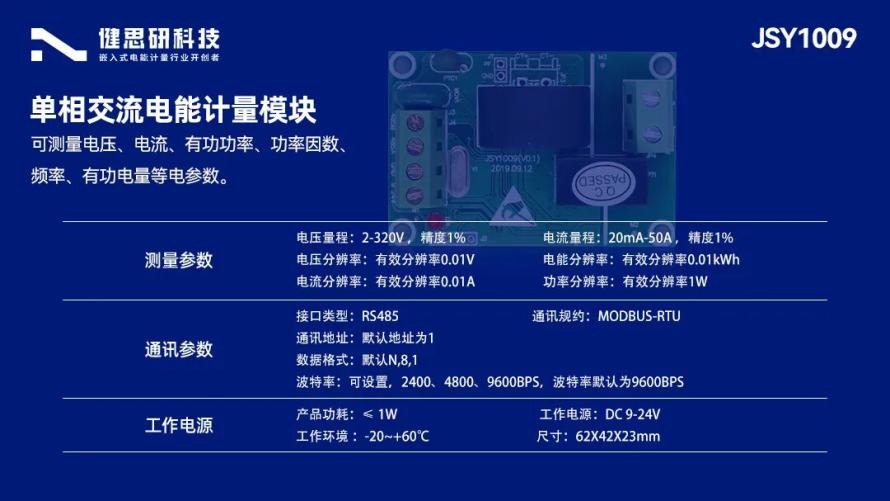

采用专用测量芯片+24位AD采样技术，电压、电流、电量测量精度达±1.0%，有功电度更是达到1级精度——相当于充100度电，误差不超1度，从源头杜绝计量纠纷。
2. 通讯够“稳”
自带1路RS-485接口，支持标准Modbus-RTU协议，能轻松接入充电桩控制系统，数据传输又快又稳，后台实时同步电量数据，无需人工反复核对。
3. 安全够“强”
RS-485接口内置ESD保护电路，供电与输入全隔离，耐压达2000VDC，哪怕遇到静电、电压波动，也能保障设备和人员安全，避免因电气故障停工。
4. 适配够“广”
• 供电上，支持DC9V-24V宽电压，车库、户外等不同电源环境都能适配；
• 安装上，可选闭口/开口式电流互感器，免拆线就能装，原本要半天的安装活，1小时就能搞定。
5. 耐造够“狠”
能在-20℃~70℃高低温、5%~95%湿度（无结露）、海拔3000米内正常工作，不管是北方寒冬还是南方梅雨季，模块都能稳定运行。
安装：简单三步，快速上手
1. 把模块装在充电桩控制箱通风处，避开高发热部件，保障散热；
2. 选开口式互感器，不用拆原有线路，把导线放进互感器中心夹紧就行；
3. 按标识接好电压输入线、电流信号线、通讯线，无技术门槛。
计费：实时算、透明付，用户更放心

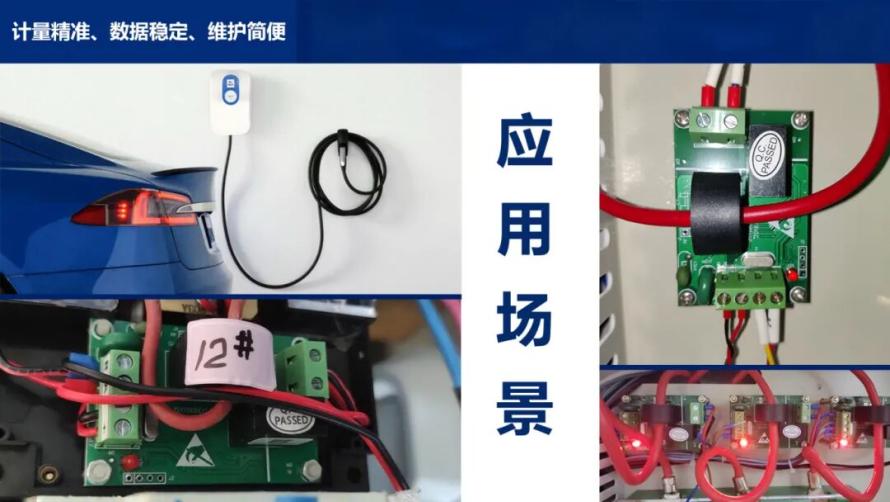

JSY1009单相互感式计量模块，实时监测电压、电流、功率，算出消耗电量后，通过RS-485接口把数据传给计费系统。系统再结合当地电价（支持按度数/分时段收费），自动算出费用，用户看显示屏就能缴费，全程透明无猫腻。
• 计量精准：
1级精度让用户和运营商都放心，收费投诉率下降；
• 数据稳定：
稳定的数据传输和耐造设计，让设备故障率降低，后期维护少花钱、少费心；
• 维护简便：
免拆线安装节省安装时间，后台实时监控减少人工成本。
JSY1009单相互感式计量模块，不仅能hold住充电桩的精准计量需求，在工业监测、节能改造等领域也能发挥实力。未来，健思研将继续以“创新”为核心，打造更多靠谱的智能电气解决方案，助力各行各业降本增效！
