设备故障预警的"三剑客"

在工厂的轰鸣声中，每一台设备都像一颗跳动的心脏。如何才能不“拆解”就能精准把脉，在故障发生前听到它的“求救信号”？

对于旋转机械设备而言，振动分析就是我们最常用的“听诊器”。但你可能不知道，传统的振动分析主要关注设备的“常规心跳”（工频振动），而对于那些预示着早期损伤的、微弱的“杂音”和“敲击声”，它却常常力不从心。

这时，就需要请出今天的三位主角：振动加速度包络、应力波与SPM，它们是设备故障诊断领域的“三剑客”，专攻早期和隐性故障。

若要更形象地理解这“三剑客”如何各显神通，不妨将它们置于一场音乐会的舞台之上：

• 应力波：就像音乐会上那一声清脆的鼓槌敲击鼓面的瞬间，短促、有力、高频。

• SPM：如同一个专门为捕捉“鼓点”而设计的智能计数器，能告诉你鼓点有多响、多密集。

• 振动加速度：就像用普通麦克风记录一场音乐会的所有声音，人声、乐器、噪音，甚至咳嗽声都能混在一起。

• 包络分析：则像一位顶尖的声音分析师，它能从嘈杂的全场录音中，精准地过滤出“鼓点”的节奏和规律，并告诉你这是哪一面鼓在响。

看，是不是立刻清晰了！

下面，我们就来详细认识这“三剑客”：

SPM--经验老道的“快速筛查员”

• 身份：一套成熟、商业化的专用检测方法和测量系统，全称“冲击脉冲法”。

• 绝活：它使用32-40 kHz的高频加速度传感器，像调频收音机一样，只收听由轴承、齿轮缺陷产生的“敲击声”（即应力波）的能量大小。

• 输出结果：直接给你一个简单的数值（如dBsv/dBn），并做出明确判断（如良好/警告/危险）。

• 优点：简单、快速、直观，无需深厚专业知识，巡检人员也能快速判断设备状态。

• 短板：它只能告诉你“冲击很大，有问题”，但很难确定哪个部位出了毛病，且对传感器安装要求极高。

应力波--无处不在的“物理信使”

• 身份：它本身是一种物理现象，当两个物体表面发生猛烈冲击（如轴承滚珠撞击），就会激发一种高频（通常几十kHz到几MHz）的应力波在材料中传播。

• 绝活：它是故障的“本源信号”，是冲击事件的物理本质。

• 输出结果：参数（如能量、计数、幅值）或波形/频谱。

• 优点：作为一项检测技术，它能捕捉非常丰富的损伤信息，常用于高精尖的材料研究和诊断。

• 短板：系统复杂、成本高，对环境噪声敏感。

振动加速度包络--明察秋毫的“诊断专家”

• 身份：一种强大而灵活的信号处理算法，学名叫“包络解调”或“幅值解调”。

• 绝活：它不挑食，用普通的振动传感器采集宽带信号，然后通过软件算法，从混杂的信号中，抽丝剥茧般提取出故障冲击的规律和特征。

• 输出结果：它能生成清晰的频谱图，就像一张“故障身份证”，直接告诉你这是轴承内圈故障、外圈故障还是滚动体故障。

• 优点：诊断精度高、灵活性强，能与现有的大部分振动分析系统无缝集成，是现代预测性维护的核心技术。

• 短板：需要专业知识来正确选择共振频带和解调频谱，且如果冲击未能激起明显的系统共振，效果会打折扣。

 “三剑客”关系与演进

 这三者的关系，揭示了故障诊断技术从“专用”到“通用”，从“筛查”到“诊断”的演进脉络。

• SPM与应力波：从现象到实践。SPM是利用应力波原理最成功的工程实践之一。它将抽象的物理现象，转化为一套标准化、产品化的测量系统，通过一个固定的高频共振峰来高效地“捕捉”应力波的能量。

• SPM与包络分析：两条技术路径的抉择。它们的目标相似，但技术路径和最终效果有显著差异，这直接决定了其现代应用场景：

• SPM路径（专用工具）：专用高频传感器→硬件带通滤波/共振解调→直接读出冲击强度标量值（如dB）。优势是简单快捷，短板是知其然不知其所以然。

• 包络分析路径（通用方法）：通用振动加速度传感器→采集宽带信号→软件算法（带通滤波+包络解调）→分析故障特征频谱。优势是精准诊断，代表了更高的技术集成性和分析深度。

因此，在现代预测性维护中，包络分析技术因其强大的诊断能力和与现有振动平台的兼容性，已成为实现并超越SPM功能的行业标配。而SPM则因其极致的简单易用，在便携式点检中仍占有一席之地。

森瑟科技应力波传感器产品简介：

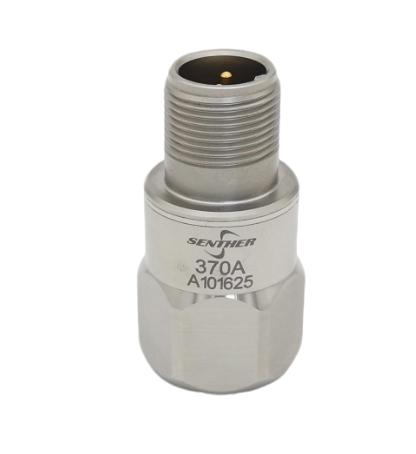

370AM1应力波加速度传感器是一款测量高频应力波IEPE加速度传感器, 其特点是采用环形剪切模式的陶瓷晶体为敏感元件，具有长期保持输出稳定的特性。 此加速度传感器的内部电路是在IEPE的两线制系统上同时提供恒流源激励和传输低阻抗电压输出信号，信号地内部屏蔽，并与外壳隔离；同时信号放大电路设计考虑了极性反向保护。外壳采用激光焊接工艺以保证产品的密封性；输出连接头采用标准的MIL-C-5015玻璃绝缘连接器 以满足不同环境下使用时输出的稳定性；370AM1系列加速度传感器通过1/4-28螺纹孔实现与被测对象的牢固连接和安装。370AM1支持通频振动监测，同时保持高频共振(~38KHz)特性，其工作原理是通过应用谐振点捕捉机床早期磨损产生的应力波振动信号，提前预警设备的磨损状态，因此很适合应用于齿轮箱和轴承的状态监测。另外，森瑟科技还提供与标准MIL-C-5015接头配套的线缆：型号16A-L可选。

产品特点：

• 通频响应

• 坚固耐用

• 高灵敏度

• 金属焊接密封

• 外壳隔离

• ESD防护

• 极性反向防护

• EMI/RFI屏蔽

• 高Q值
