#01

烟气熔盐储热科研平台

“十三五”期间，新能源风光发电装机规模迅猛发展，同时电力负荷中居民用电和第三产业用电比重持续快速增长。不论是新能源发电出力，还是居民和第三产业的用电负荷，都具有很强的日内波动性，这些都对电力系统的灵活性运行造成很大挑战。以新能源为主体的新型电力系统对电力系统的灵活性提出了更高的要求。

然而，据中国电力企业联合会统计，我国发电装机以煤电为主，抽水蓄能、燃气发电等灵活调节电源装机占比不到6%。电力系统急需大比例灵活电源改善电源结构，缓解系统调峰压力，解决新能源电力消纳问题，在现阶段，对系统中容量占比最大的火电机组进行灵活性改造是改善这一问题的重要手段。

熔盐储能技术，在火电机组热力系统中的“锅炉-汽机”之间，嵌入大容量高温熔盐储热系统，实现热电解耦。熔盐储能技术，可使汽机按照最低出力运行，同时保证锅炉安全运行且不停炉，大幅度增加火电机组深度调峰能力。

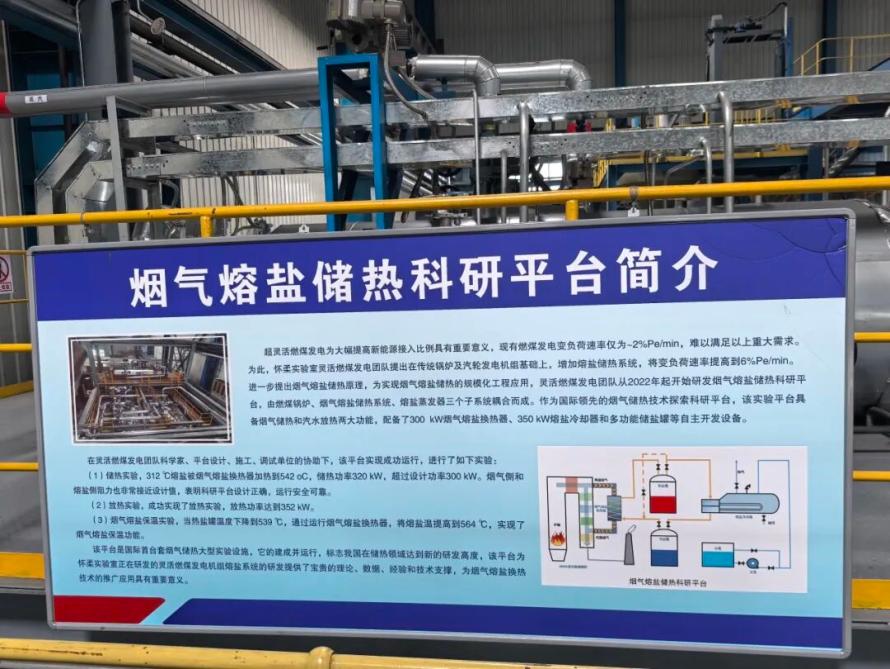

2024年，由怀柔实验室与哈尔滨锅炉厂联合建设的世界首套多功能烟气熔盐储热科研平台开展了试运行并完成了部分实验。在实验过程中，由团队自主研发的烟气熔盐换热器运转正常，储热功率、放热功率均达到设计值，相关温度指标、流阻指标等符合预期。

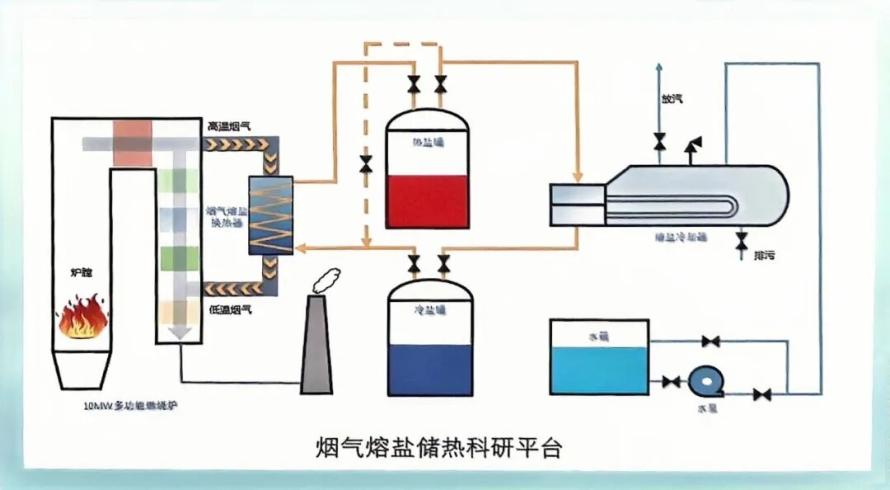

该科研平台是世界首套烟气熔盐储热大型实验设施，研发了300 kW烟气熔盐换热器，优化设计了350 kW熔盐冷却器和多功能储盐罐等设备。以上装备均已安装在烟气熔盐储热科研平台上并顺利进行了调试。

文字来源：怀柔实验室公众号

#02

科研平台西克助力

实验平台通过对熔盐流量和加热前后温度差值等参数计算出的烟气计算流量，与烟气的实测流量进行对比，验证理论和实验的完整性。

测量点位

熔盐换热器后的烟道

测量难点

流速低
直管段短，烟气存在较大紊流
烟气温度高：450℃
烟气含尘量高：50g/m³

测量解决方案

本项目选择配套使用FLOWSIC100-PH型超声波流量计，该流量计可在烟气温度450℃，最大含尘量100g/m³的环境下正常工作，提供稳定、准确的测量数据。

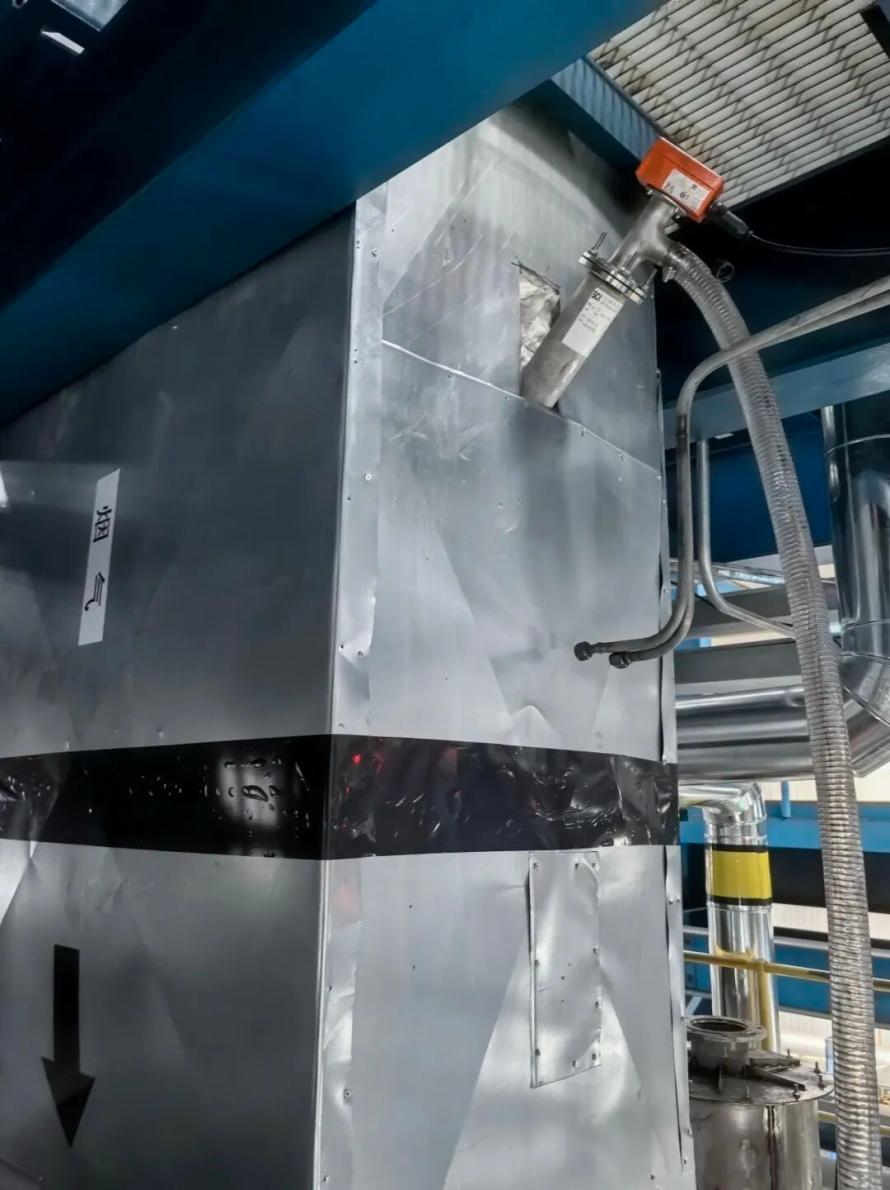

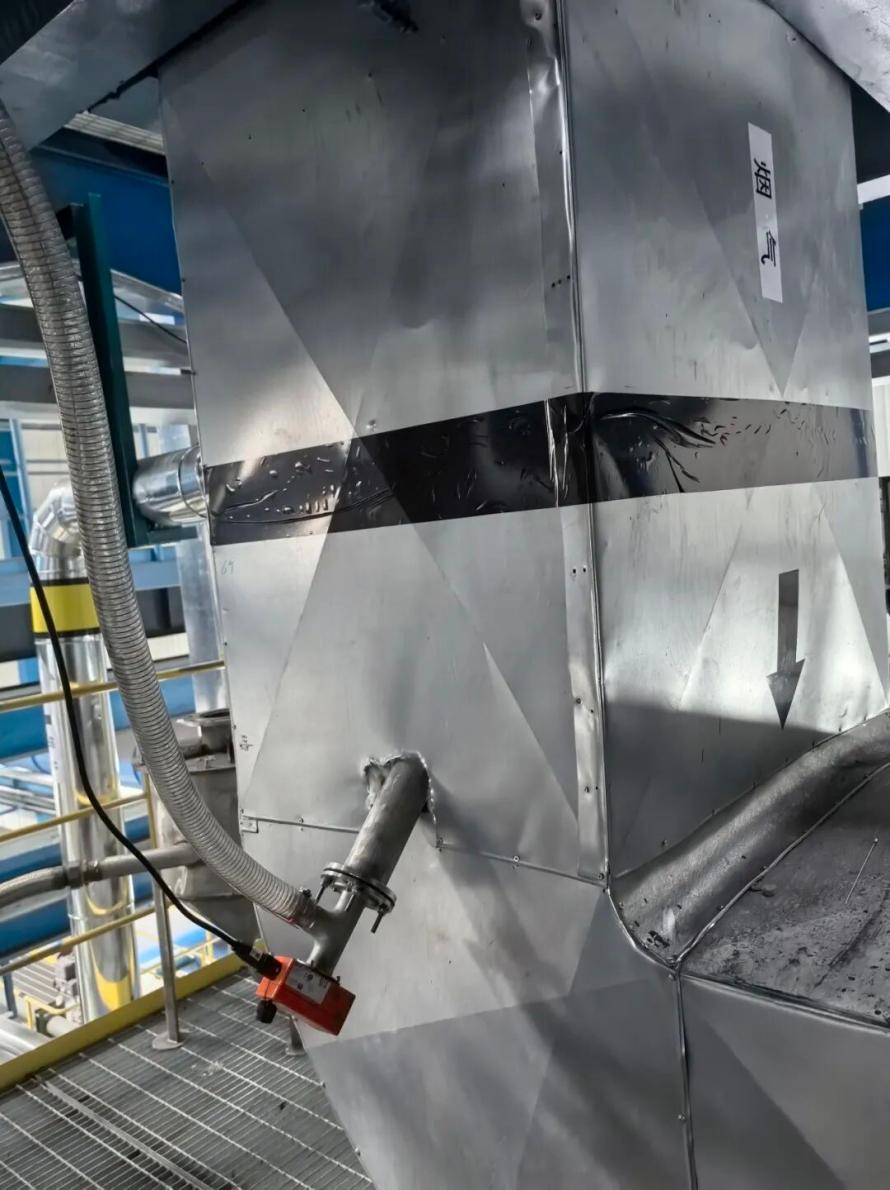

FLOWSIC100-PH超声流量计安装在熔盐换热器后的烟道，通过测量换热后高温烟气的流量，帮助测算熔盐在不同烟气温度和流量条件下的换热效率。

#03

产品推荐

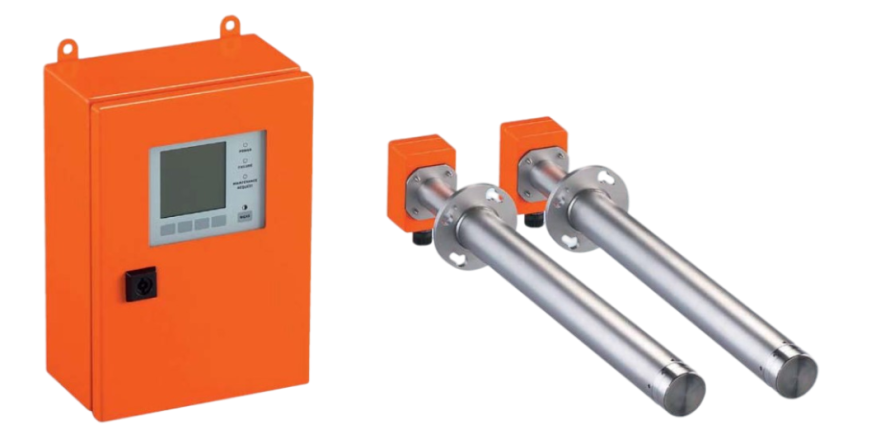

FLOWSIC 100

针对连续排放监测系统的超声波体积流量测量

FLOWSIC100 所用测量技术符合国际标准(如EN 15267 和 EPA 的性能规格6)，通过欧盟样品检验证明适用性，并获得中国环保认证（CCEP）。集合了现代超声测量的优点与超常的耐久性和很少的维护工作量。高灵敏度的传感器可实现 ±5ns 的时间测量，使得实现 0.02m/s 的流速分辨率，即便对小于 2m/s 的低流速也可以实现高精度的测量。超低流速下的精确测量的特性，贯穿烟道的测量方式，其线性测量结果更具有流速代表性。

产品优势
