“碳”路先锋 | 超声流量计在CCUS中的高效测量
来源：Endress+Hauser(恩德斯豪斯)
发布时间：2025-09-30
超声流量计FLOWSIC系列产品能对氢气，氧气，二氧化碳，氮气，乙烷等等多种过程气体进行准确的测量。前几周我们介绍过以H2为代表的高声速气体计量，本期我们将分享其在低声速气体计量的应用。
1. CCUS技术简介

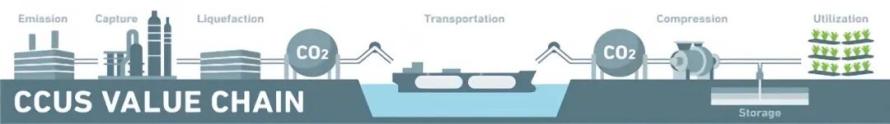

碳捕集、利用与封存（CCUS）技术，为化石能源利用及工业过程的深度脱碳提供了一种关键解决方案：捕获二氧化碳并将其封存于地下或加以利用。在我国，将捕集到的二氧化碳注入油气田以提高原油采收率是CCUS重要的应用之一，既实现了碳减排，也带来了经济效益。
CCUS技术是助力我国“双碳”目标的有效途径之一。从2022年1月起至今，我国已陆续有多个CCUS项目落地开始正式运行。

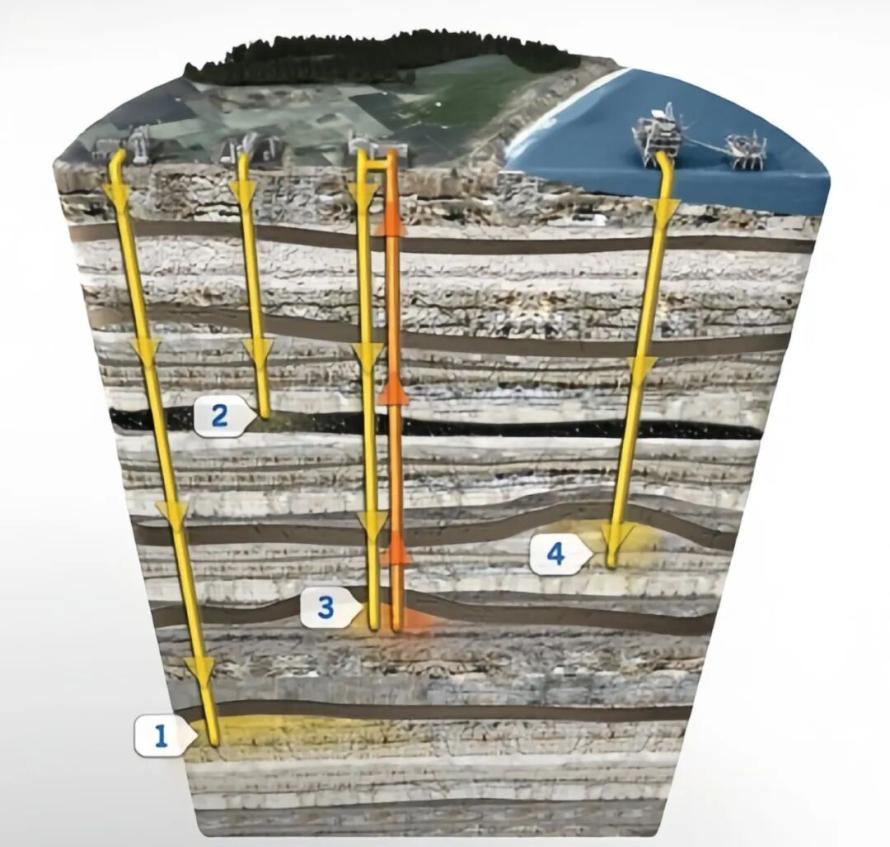

（CO2注入油气田示意图）
01
低声速气体
二氧化碳属于典型的低声速气体（声速<300m/s），其他的低声速气体组分有：高CO2含量混合气，超临界态CO2，环氧乙烷等。

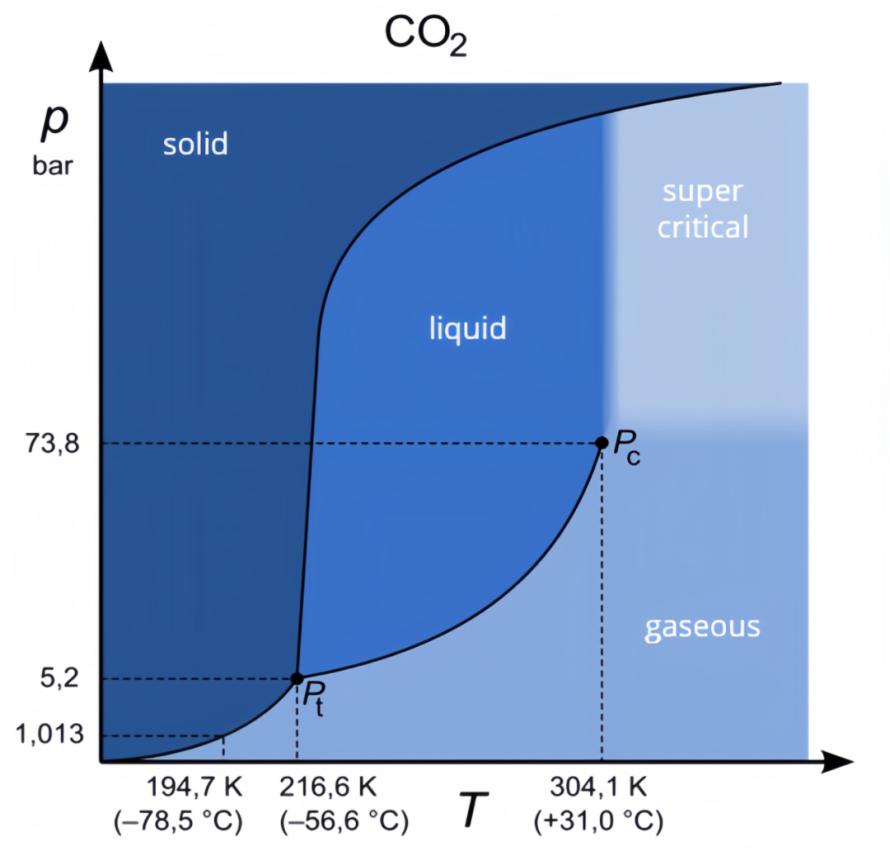

（不同温度、压力下CO2的相态）
02
对超声流量计的影响
低声速气体对超声流量计的影响有以下几点：对声波强烈的衰减作用降低了工作范围，加之较窄的声波瓣会导致初始信号很好但被高阻尼特性所抵消，因此实际工况中信号损耗高达100分贝/米，特别是在低压工况下。
2. 解决方案与应用分享
01
解决方案
在计量及过程测量领域，恩德斯豪斯科技的超声流量计已积累超过20年的经验。面对低声速气体的测量挑战，我们的FLOWSIC600-XT产品有以下解决方案：
对射式声道布局：
更短的声道长度使声能衰减降到更低

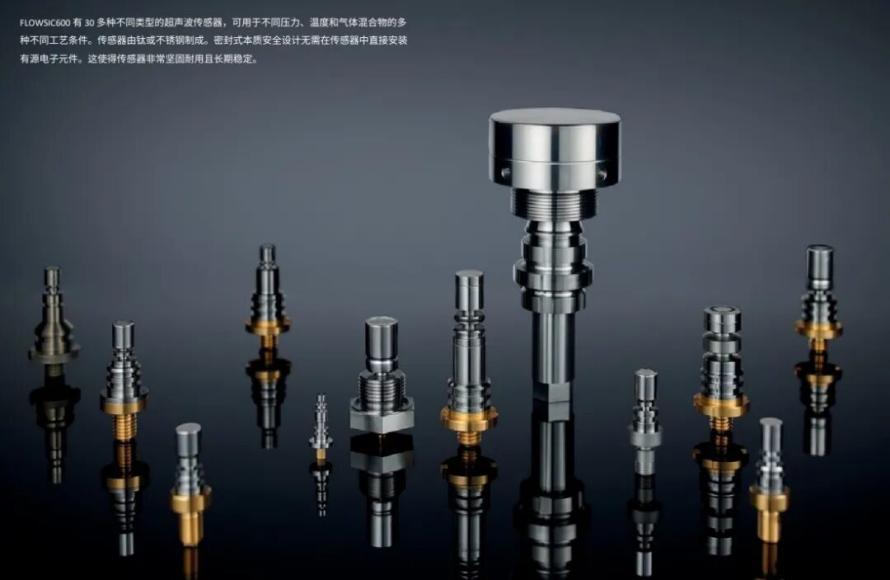

自主研发高耦合设计探头:
保证更高的声能效率
低频探头：
用80kHz，135kHz探头代替200kHz探头。与高频探头比较，低频探头的衰减效应更低
高灵敏度电路
更高的增益比
02
应用分享
参与项目：
日本JGC/Super critical CO2项目，加拿大Terasen Gas/Penticton B.C.项目，德国Air Liquide/Lurgi NW R项目，美国Sierra Instruments/Sierra Instruments Gas Loop项目等纯CO2或高CO2含量气体测量项目。

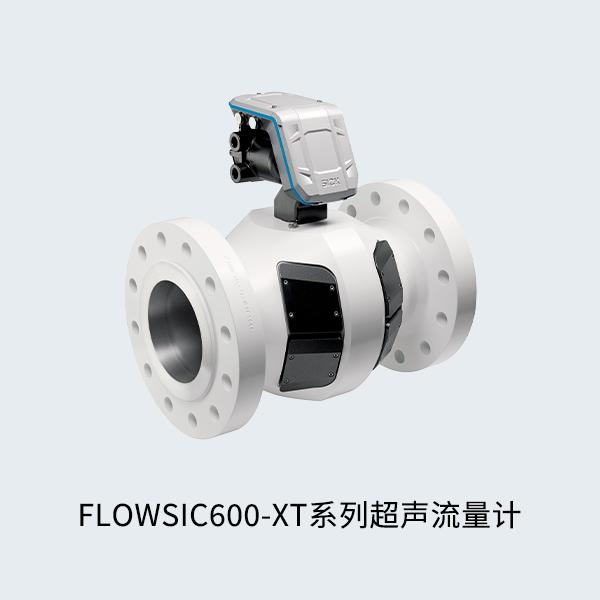

3. FLOWSIC600-XT简介
（点击图片获得电子样本）
作为上一代成功产品的继任者，FLOWSIC600-XT气体超声流量计为此领域树立了新的标准。FLOWSIC600-XT有4声道，4+1声道，4+4声道和8声道等声道型式可供选择，以满足所有的单机或系统现场应用需求。可以满足OIML R137中关于Class 0.5级和AGA No.9报告中的要求。
1、 产品优势
长期稳定，测量可靠
应用范围广
不受嘈杂环境影响
恶劣工况下性能可靠
通过声速测量进行恒定气体成分监测
通过智能自诊断减少维护
2、应用领域
天然气贸易计量
气体传输和储存
LNG到岸或离岸应用
测量高达30%的掺氢天然气
工业气体计量CO2，H2，N2，O2，NH3，乙烯，氦气，氩气
适用于H2S含量较高的气体，如酸性气体或沼气
