Amphenol All Sensors：微压传感，为精密感知赋能未来

在纷繁复杂的世界中，有一类信号轻如羽毛，却至关重要：

• 它控制着呼吸机中每一次吸入的气流量；

• 它引导无人机在百米空中准确定位飞行高度，通过皮托管的方式获取飞行速度；

• 它记录血压的变化，协助医生做出预警；

• 它调节实验室通风系统中的微小压差，守护洁净安全。

这样精密、灵敏又稳定的感知能力，正是 Amphenol All Sensors 所擅长的。

安费诺传感器旗下有多个品牌研发、生产压力传感器，包括NovaSensor，AllSensors，i2S和SSI。Amphenol All Sensors，作为安费诺传感器技术集团旗下的专业子公司，致力于低压与微差压传感器的研发与制造。其产品不仅集成于全球领先的医疗设备、无人系统与工业应用中，更代表着一种高精密、高稳定性的MEMS传感技术路线。

01 低压传感器专家：全领域方案平台支持

All Sensors 专注于从 ±0.25 inH2O（约62 Pa）到 150 PSI（约10 bar）全段压力范围内的感知与输出解决方案，适配多种输出类型：

• 毫伏级原始信号（未放大）：适合客户端自主标定方案

• 模拟电压输出（0.5~4.5V）：便捷对接控制电路板

• 数字输出（I2C / SPI）：适用于现代化智能嵌入系统

• 封装类型覆盖 H型封装、A型表贴、DIP插针等（更多类型请浏览网页）

这一技术平台的兼容与可扩展性，使All Sensors产品广泛应用于：

• 医疗设备：呼吸机、麻醉机、CPAP、电子血压计

• HVAC系统：智能通风控制、压差门控室、洁净实验室

• 无人机与机器人：飞行高度、速度控制、微气流敏感元件

• 智能穿戴与微流控设备：健康监测、微液体压力反馈

• 流量与环境仪器：质量流量计（MFC）、气体采样仪等

02 医疗行业核心价值：从呼吸到心跳，All Sensors 精准守护

在医疗技术领域，All Sensors 拥有人体级响应速度与医疗级稳定性能，产品嵌入于多个高端生命支持与健康管理设备中。

典型应用包括：

• 呼吸类设备（呼吸机、转运呼吸器、麻醉机）： 实时感知吸入与呼出压差，确保气道压力合规；

• CPAP 睡眠治疗设备： 智能判断夜间呼吸节奏，自适应调整压力曲线；

• 非侵入式血压测量系统（如家用电子血压计）： 研究级精度跟踪袖带中的动态压波转换为血压读数；

• 肺功能测试（PFT）设备： 分析气体流速与容量曲线，对COPD和哮喘进行早期诊断；

• 健康可穿戴系统： 实现在家庭和远程医疗环境中的连续气压/呼吸监测；

这类传感器不仅提升医生诊断能力，更改善患者用药体验。在疫情防控、慢性病管理、远程健康监控等诸多关键场景中均有深入应用。

03 飞行遥感应用：从风中“感知”，无人机更高更稳

在低空飞行与智能移动平台领域，All Sensors 提供的AUAV、DLVR 与 ELVH系列传感器，被集成于多型无人飞行器、固定翼物流航模、室内飞控系统等，完成精准气压高度推算与空速评估。

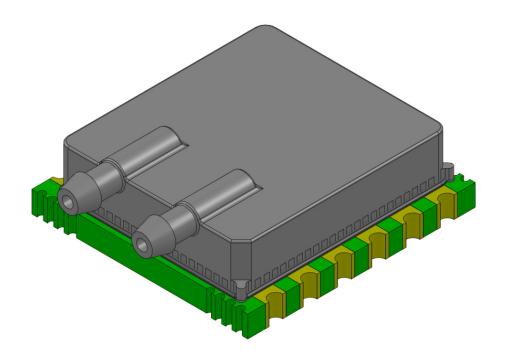

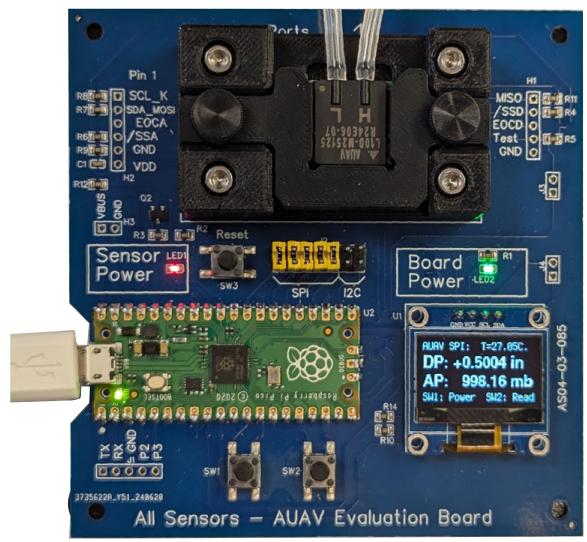

AUAV系列：无人机高度、速度传感器

其中AUAV这款产品，提供了24位分辨率的差压、绝压和温度信号输出，I2C/SPI接口，其中压力有效位达17.2bit，温度有效位13bit。传感器可精准工作于 ±5 inH2O（即 ±2.5 kPa）、±10 inH2O和±30 inH2O微小差压区间，配合皮托管和飞控主板，实现：

• 飞行定高控制（辅助GPS或IMU数据）

• 空速补偿与飞行姿态感知

• 高原环境/高空测量中的气压温漂补偿

• eVTOL物流飞行平台多段载荷状态切换控制

除特别版本外，具备 -40℃ 至 +85℃ 宽温操作能力，搭载于高海拔勘测无人机、农业植保飞行平台与灾害侦查机器人中，表现出卓越的抗干扰与环境适应性。以下是传感器测量空速和高度的简单原理说明。

（1）皮托管原理与空速测量

基本原理：

皮托管利用伯努利方程，通过测量气流的总压（动压+静压）和静压的差值来计算空速。公式简化如下：

• P总：总压孔中的压力；

• P静：静压孔中的压力；

• ρ：空气密度（需通过静压和温度计算或查表）

传感器中还集成温度传感器功能。使用这款传感器时，动压（P总-P静）就直接使用差压传感器进行测量；而海拔高度就通过内部的绝压传感器测量。

（2）在气压测量高度中的作用

标准大气压模型的对流层高度公式为：

其中：

• h ：海拔高度（m）

• P ：当前静压（帕）

• P 0：海平面标准气压（101325帕）

• T 0 ：海平面标准温度（288.15 K）

• g ：重力加速度（9.80665 m/s^2）

• M ：空气摩尔质量（0.02896 kg/mol，已隐含在R中）

关键项：指数部分RL/g 的物理意义是：

• 表示气压随高度变化的速率，由空气的热力学性质（R）和温度垂直梯度（L）共同决定。

• 计算结果约为 0.190（无单位），用于描述气压衰减的非线性特性。

04 核心专利技术一：CoBeam2™ MEMS 结构工艺

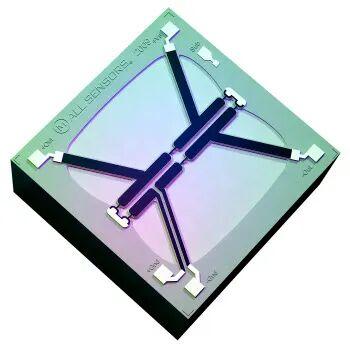

CoBeam²™ 是 All Sensors 独家研发的 MEMS 晶片微应变梁结构专利技术。

All Sensors 采用独有的 Collinear Beam2 技术（COBEAM²™），为空气与低压应用提供颠覆性的压阻式压力传感芯片解决方案。这项专利技术突破了传统基于硅应变结构的低压检测极限，代表了硅基MEMS微机械加工传感领域的尖端创新。

(1)技术优势亮点

• 更高灵敏度：CoBeam²™ 结构无需依赖传统凸台（boss）结构，便可实现高压敏性能，从而简化芯片设计，降低封装尺寸。

• 抗震动与抗重力干扰：取消凸台结构，大幅减小因重力或振动引发的测量误差，使传感器更适合严苛环境。

• 多样激励模式支持：应变敏感电阻经过精准工艺处理，允许通过调整热阻系数与灵敏度参数，选择恒流或恒压激励方式。

技术融合传统与现代

COBEAM²™ 技术将 1950 年代的经典粘贴应变计（Strain Gauge）原理与现代六英寸硅片MEMS（微机电系统）加工相结合，既保留了对应变的高度敏感性，同时实现了量产级别的微结构制造能力。

(2)应用领域

该技术特别适用于以下应用：

• 医疗设备（如呼吸机、血压监测）

• 工业控制（如气体流量与真空检测）

• 汽车电子（如排放或压力监测模块）

• 消费电子（大气压高度检测等用途）

05 核心技术二：双芯片补偿架构（Dual Die Compensation）

All Sensors 在敏感信号稳定性控制方面引入双芯片补偿结构，解决超低压常见的零点漂移、温度漂移和共模信号误差等问题。

技术路径分为两种：

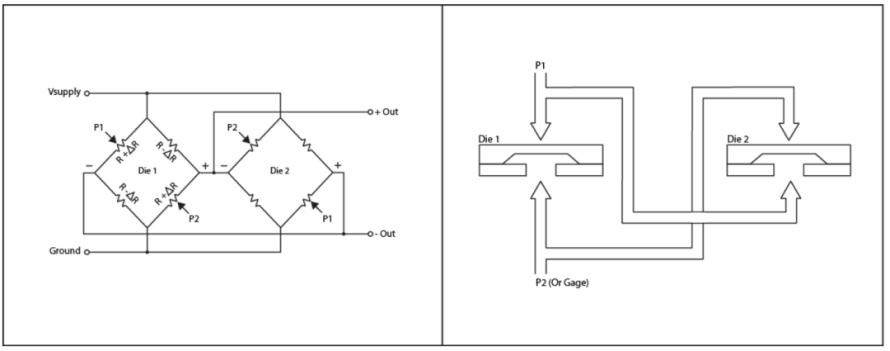

• 被动式双芯片结构（电气交叉耦合）：配对安装2颗晶片，一颗输出，一颗补偿，以抵消系统性偏移误差；

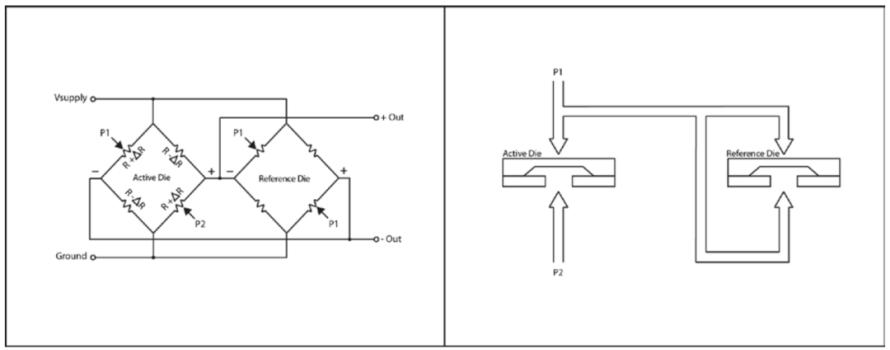

• 主动式双芯片结构（气动+电气耦合）：在传感腔体结构中构建微流体通道，实现芯片两侧压力平衡，对应前/后应变对称，进一步提升霄级差压识别精度

典型产品：DLHR 系列、DLVR 系列（医疗/飞控/空测均适配）。

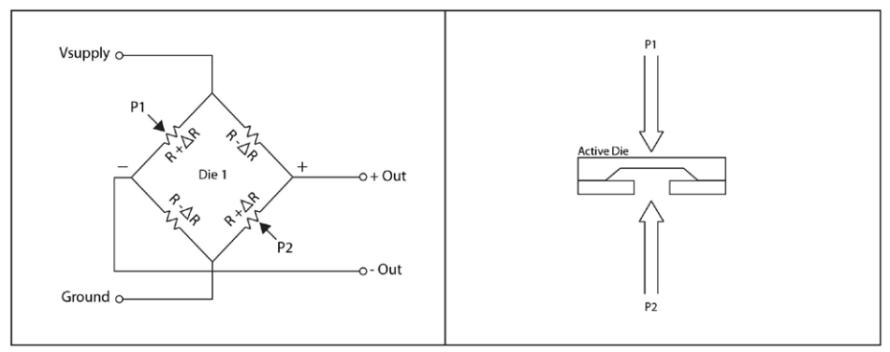

我们简单比较一下这几种典型的压力传感器架构及补偿方式：

06 合规承诺和环保义务：全线对标RoHS & REACH法规要求

Amphenol All Sensors 所有设计与制造流程均严格符合欧盟 RoHS（2011/65/EU）及 REACH （EC 1907/2006）法规执行。

全线产品均不含铅、汞、镉、六价铬等欧盟严格限制的有害物质；

根据欧洲化学品署（ECHA）发布的SVHC高关注物质清单，我们的产品符合欧盟REACH对高关注物质的最新限制要求；

所有器件均可提供完整环境合规性声明，广泛用于医疗出口等敏感链路环境。

结语：从“传感”出发，理解世界的每一个细节信号

Amphenol All Sensors 将继续在微小压力感知这条路上，拓展精度边界、推动可靠性上限。

• 在医疗技术：为每一次呼吸提供更安全的保障；

• 在工业控制：让每一毫压变化被稳定解读；

• 在智慧飞行：赋予每一个无人平台真实“感知”能力。

关键词：

• #医疗微压

• #无人机速度高度传感器

• #双芯片补偿

• #CoBeam2晶片





附AllSensors压力传感器分类：

1. 毫伏补偿型 (Millivolt Compensated)

2. 模拟输出型 (Analog Output)

3. 数字输出型 - I²C

4. 数字输出型 - SPI

5. 基础毫伏型 (Basic/Millivolt)

6. 数字混合型 (I²C/SPI & Amplified)

7. 特殊接口型
