耐高温电荷输出加速度传感器377P系列应用指南

来源：森瑟科技(Senther)

发布时间：2025-09-16

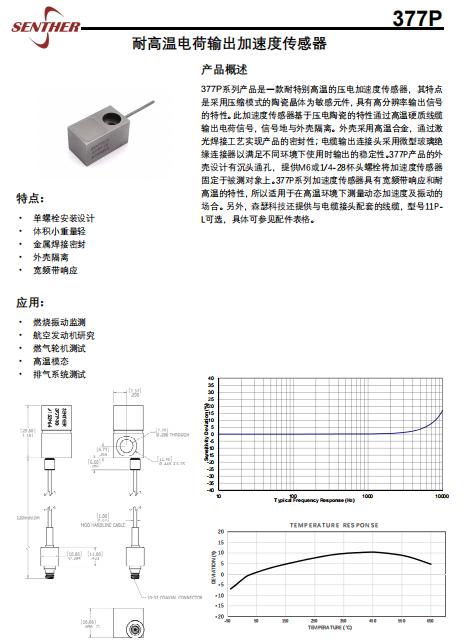

一、产品核心特性与典型应用场景

1. 产品核心技术创新点

377P系列采用压缩模式陶瓷晶体作为敏感元件，通过激光焊接密封工艺实现金属全密封结构，其独特的微型玻璃绝缘连接器设计解决了高温环境下信号传输稳定性难题。产品具有：

超宽工作温度范围：-73℃至+650℃

卓越的频响特性：0.5Hz-6kHz(±3dB)

高信噪比输出：5pC/g灵敏度(最小值4.5pC/g)

二、专业级使用规范与注意事项

1. 安装技术规范

表面处理标准：

平面度≤0.01mm

粗糙度Ra≤3.2μm

建议使用M6或1/4-28专用安装螺栓（标配PM0124/PM0327）

2.绝缘测试流程：

使用100VDC兆欧表测量

外壳与信号线间电阻应>100MΩ

高温环境下(650℃)电阻应>10kΩ

3. 信号采集系统搭建

标准系统架构：377P传感器 → 10P-3/11P-3线缆 → IN-17电荷放大器 → 采集系统 → 分析软件

三、线缆系统专业解决方案

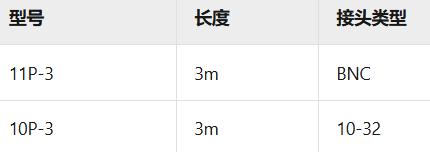

1. 线缆选型矩阵

2.线缆长度建议

最佳长度范围：3-5米(标准配置为3米)

3. 线缆布置要点

远离干扰源：保持与电力电缆至少30cm距离

固定方式：使用高温扎带固定，避免机械应力

弯曲半径：不小于线缆直径的5倍

连接器保护：在振动环境中使用应变消除装置

四、产品应用场景详解

377P系列耐高温电荷输出加速度传感器专为极端温度环境下的振动测量而设计，以下是其典型应用场景：

1. 航空发动机测试

适用于涡轮叶片振动监测

燃烧室不稳定振动分析

发动机热端部件振动特性研究

建议安装位置：发动机机匣、燃烧室外壳等高温区域

2. 燃气轮机监测

用于燃气轮机燃烧振动在线监测

高温部件模态分析

转子动力学研究

典型安装点：透平缸体、排气扩散器等

3. 工业高温设备

冶金设备振动监测

化工反应器振动分析

玻璃制造设备振动特性研究

特别适用于排气系统振动测试

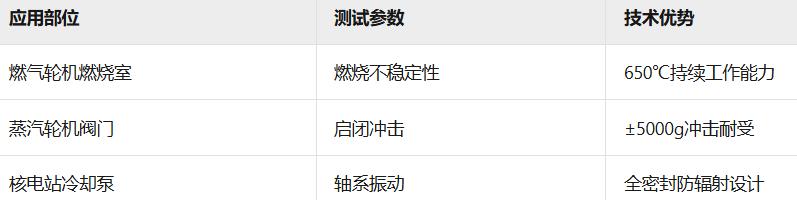

4.能源装备监测
