机器视觉系统设计 | 提高工业自动化的视觉系统性能-感算商城

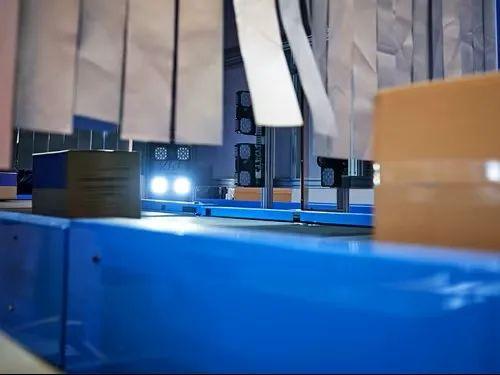

智能仓储和智能制造需要优质摄像头和照明传感器，无论是在履行服务还是生产流程时，都能提供卓越的质量控制。连接领域的最新创新可提供高性能系统所需的高数据速率、无缝通信和坚固耐用性。Molex莫仕的组件采用先进的连接器、工业级外壳和定制配置，可辅助机器视觉系统设计人员实现快速发展的物流和制造运营所需的精度和可扩展性。

适用于高性能机器视觉系统

的先进连接解决方案

开发高性能视觉系统需应对复杂的设计挑战，例如支持机器学习的高级算法，以及优化 3D 视觉技术以实现精确的图像捕捉和照明。甚至在关键决策工作流程中，这些系统也必须确保无缝数据处理，同时最大程度地减少延迟和数据丢失。更为复杂的是，灰尘、湿气、振动和极端温度等恶劣的工业条件需要可靠耐用的解决方案。

要满足这些需求，视觉系统需要采用先进的连接解决方案，以实现高速数据管理、卓越的信号完整性和在工厂及仓库环境中的稳定性能。因此加固型组件非常重要，在保持耐用性的同时支持高速要求，并提供保护免受环境因素影响。

Molex 莫仕利用数据、信号和电源连接方面的专业知识，为系统工程师提供传感器和摄像头的小型化解决方案。FAKRA 接口可实现高分辨率视频，同时最大程度地减少信号衰减，而射频连接器可增强信号完整性并减少干扰。IP67 和 IP69K 等级工业连接器和电缆组件即使在极端环境中也能确保机器视觉的可靠性。

控制模组

高性能视觉系统需要先进的算法来管理高速数据输入和输出，以便在制造、贴标和包装过程中进行质量检查。可靠的连接选项和先进的信令技术可为在高温环境中运行的紧凑型处理单元提供强大的解决方案。Molex 莫仕的高速、低压差分信号互连和超紧凑设计可确保出色的数据传输和信号完整性。

摄像头和灯光数据处理

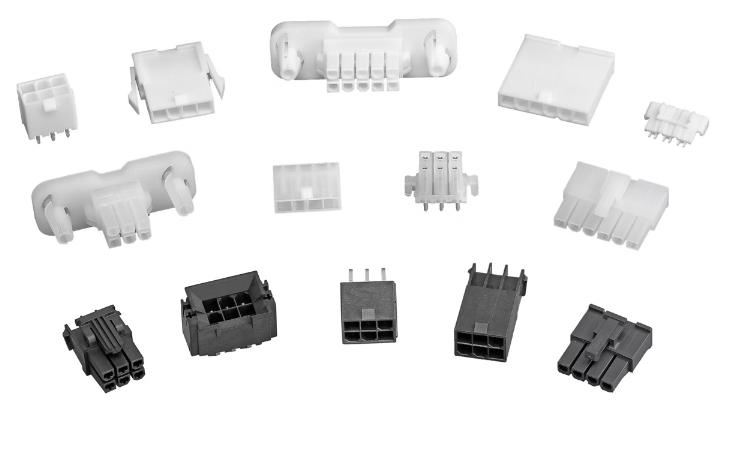

Mini-Fit 连接器	间距：4.20 毫米电路数：4 至 18 电流：最高 20.5A 线规：28 至 14 AWG 电压（最大）：600V 工作温度：高达 105°C

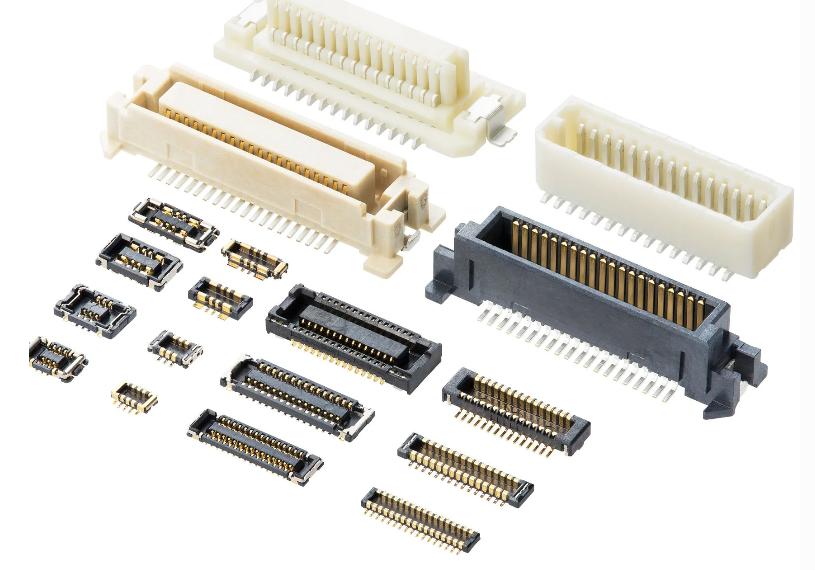

SlimStack 连接器	间距：0.35 至 1.25 毫米电路数：6 至 240 电流：最高 15.0A 电压（最大）：100V 工作温度：高达 125°C

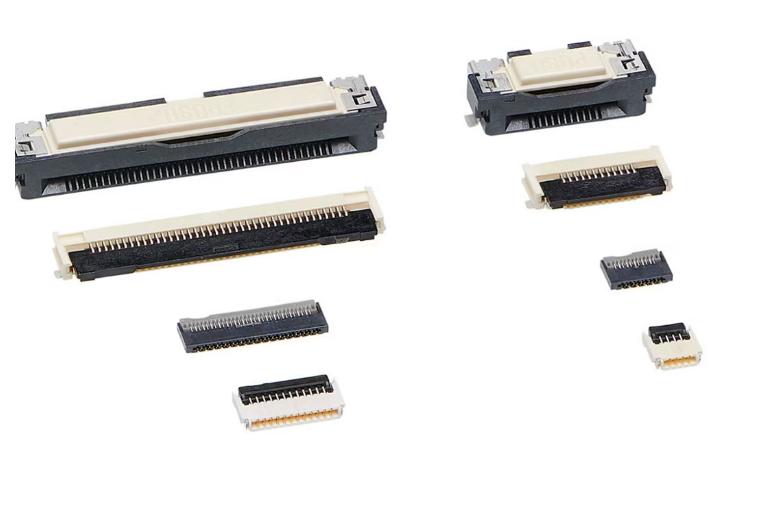

FFC/FPC 连接器	间距：0.20 至 2.00 毫米电路数：2 至 120 电流：0.5A 电压（最大）：50V 工作温度：高达 150°C

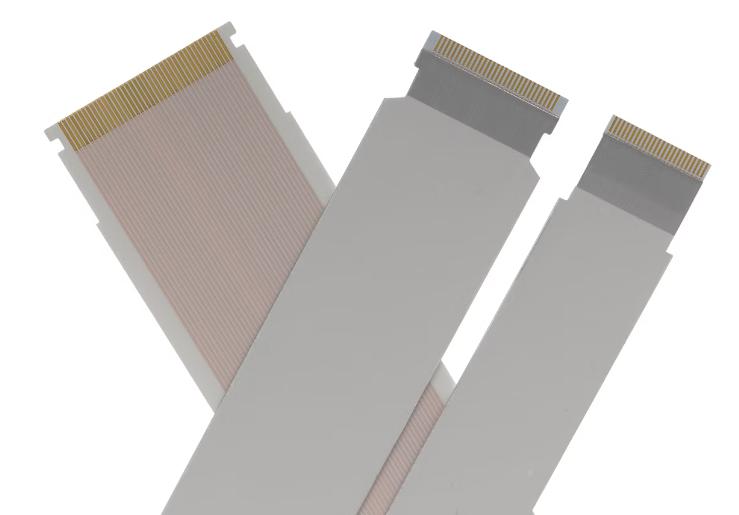

Premo-Flex FFC 跳线	间距：0.25 至 1.25 毫米电路数：2 至 120 电流：0.2 至 1.4A 电压（最大）：60V 工作温度：-40° 至 +105°C

处理单元内部连接

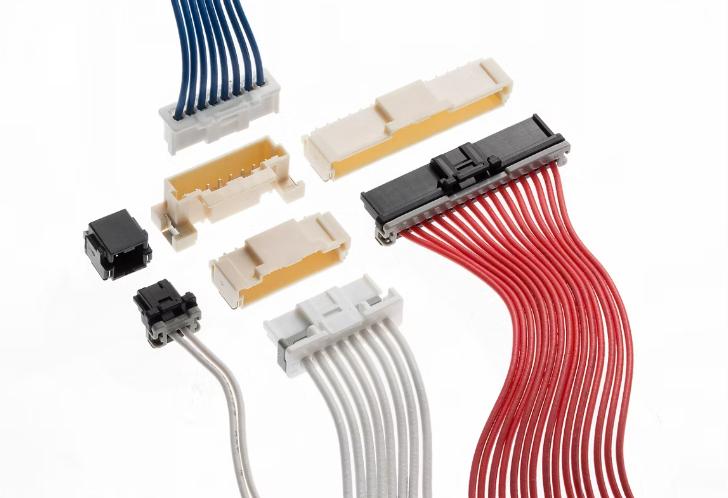

DuraClik 连接器

间距：2.00 毫米

电流（最大）：3.0A

电压（最大）：250V

线规：22 至 30 AWG

端接方式：

Surface Mount Technology (SMT)

通信接口

工业级信号完整性非常重要，可最大程度地减少延迟，防止图像捕获、分析和决策过程中的数据丢失或损坏。先进的组件和保护组件可满足对坚固耐用的通信接口的需求，从而在恶劣环境中实现稳定运行。

Molex 莫仕提供高精度射频同轴连接器、IPX7 和 IPX9K 等级摄像头、I/O 后壳外壳组件以及全长度电缆屏蔽，可实现卓越的信号性能并有效降低电磁干扰 (EMI)。

无线通信

射频同轴连接器

连接器配置：1.00 毫米插头至 1.00 毫米插孔；1.00 毫米窄版侧装插孔，螺钉附件

频率：高达 110 GHz

阻抗：50 欧姆

摄像头/轻型 I/O 模块

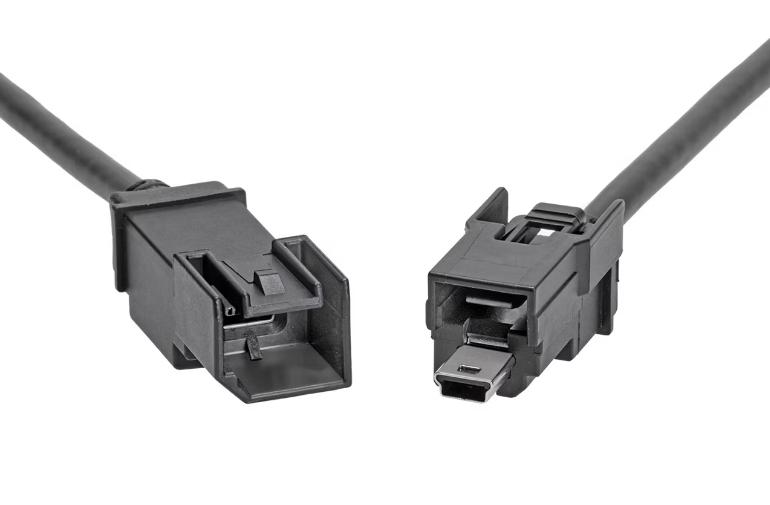

HSAutoLink 连接器	间距：1.27 毫米电路或端口：6、12 电流：1.5A 数据传输率：13Gbps 密封式：X 电缆类型：双绞线

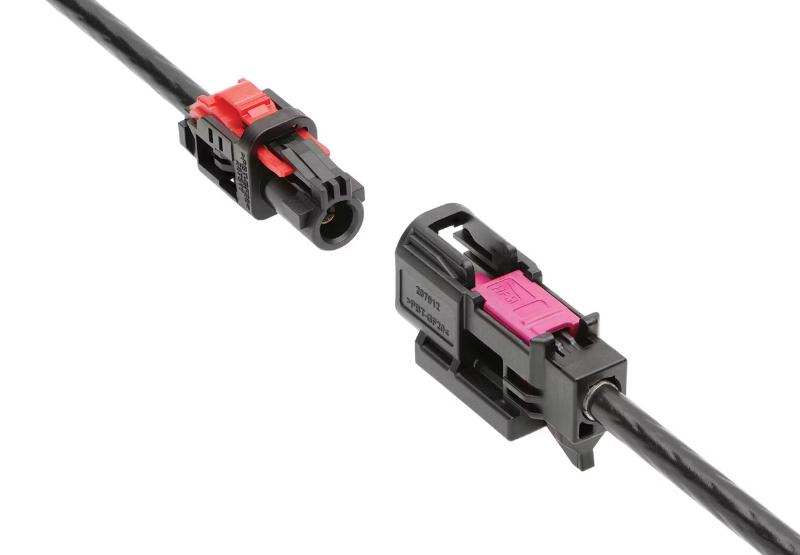

高速 FAKRA 微型 (HFM) 同轴电缆	电路或端口：单个、两个、四个、自定义数据传输率：20Gbps 密封式：X 电缆类型：同轴

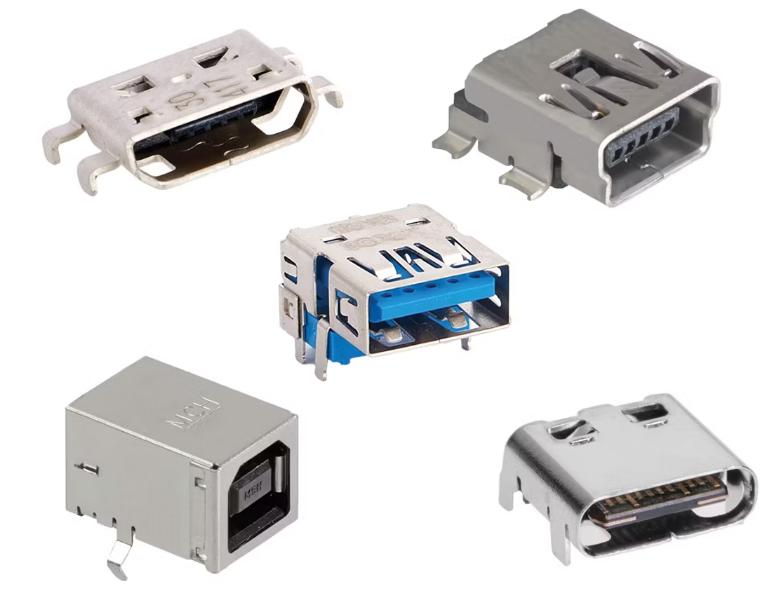

USB 连接器	电路数：最多 25 电流：3.0、5.0、6.0A 数据速度：最高 40Gbps 电压（最大）：48V 工作温度：-30 至 +85°C；-40 至 +85°C
FAKRA 摄像头后壳组装	配置：FAKRA 接口频率：高达 3 GHz 密封等级：IPX7、IPX9K 保护：EMI 保护，带 PVD 涂层材料：塑料和金属后壳

数据和信号外部连接器系统

数据和信号外部连接器系统必须经受恶劣的工业环境，包括暴露于灰尘、湿气、振动、快速移动和高温下。坚固耐用的设计和先进的保护措施才能满足运行环境的各种需求。Molex 莫仕的工业连接器系统采用高负载压铸结构，符合 IEC 61076-2-101 要求，具有电磁干扰（ EMI）和射频干扰（RFI）屏蔽性能、IP67 和 IP68 等级密封以及抗振动功能。

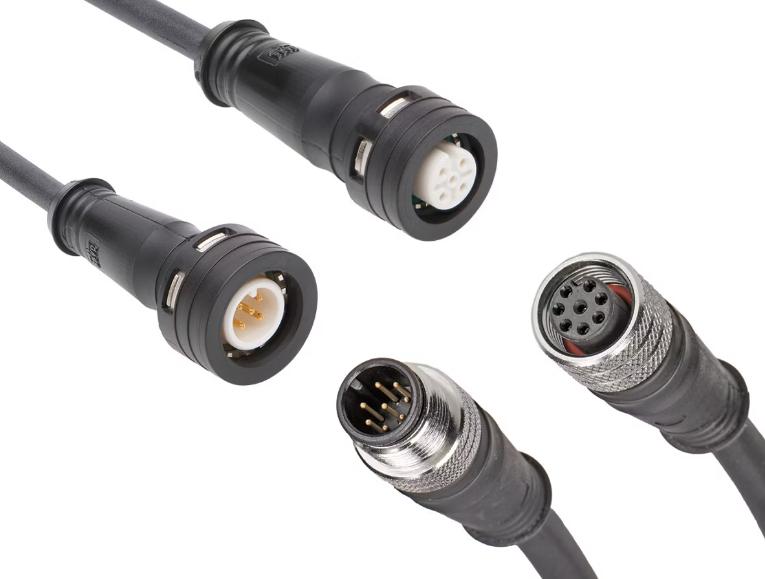

M12 连接器和电缆组件	编码：X 编码、D 编码极柱：4、8 IP 等级：IP67、IP68 可现场连接：X 屏蔽：X 电缆材料和长度：PUR、PVC、防焊渣和油污 (WSOR) TPE，长达 100 米

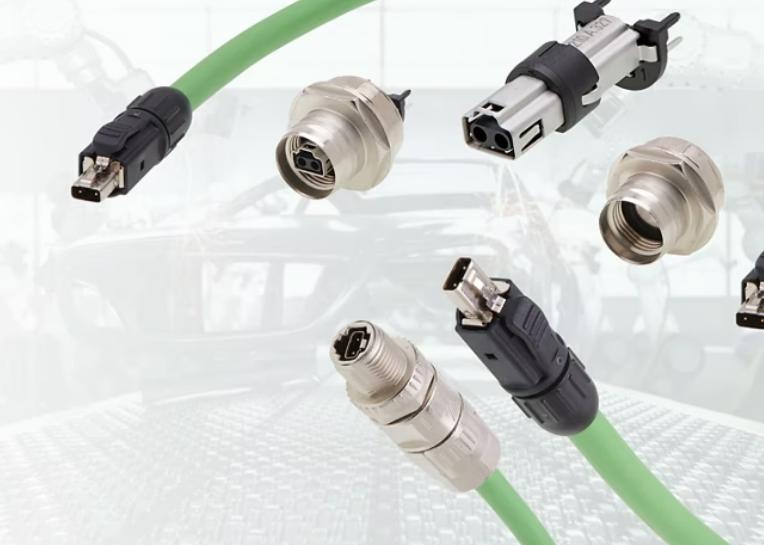

工业 SPE 连接器和电缆组件	编码：T1 IP 等级： IP20， IP65/67 可现场连接：X 屏蔽：仅屏蔽电缆材料和长度：PUR 和 TPE 长达 40 米
