实现业界超低电路电流的超小尺寸CMOS运算放大器

来源：Rohm(罗姆)

发布时间：2025-08-25

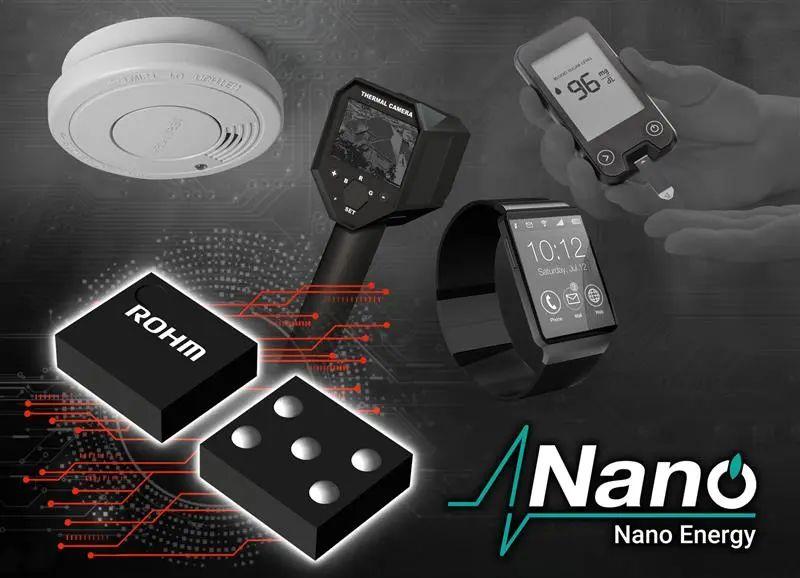

全球知名半导体制造商ROHM（总部位于日本京都市）推出工作时的电路电流可控制在业界超低水平的超小尺寸CMOS运算放大器“TLR1901GXZ”。该产品非常适用于电池或充电电池驱动的便携式测量仪、可穿戴设备和室内探测器等小型应用中的测量放大器。

近年来，随着便携式测量仪和可穿戴设备等由电池驱动的应用对控制精度要求的不断提高，用于量化温度、湿度、振动、压力、流量等参数的传感器以及用来放大传感器信号的运算放大器的重要性日益凸显。另一方面，在致力于实现可持续发展社会等大背景下，应用产品的小型化和节能化已成为当务之急，对单个器件也提出了同样的要求。在这种背景下，ROHM通过进一步优化多年来积累的“工艺技术”、“封装技术”和“Nano Energy™电路技术”，开发出满足“小型化”、“低静态电流”和“高精度”三大需求的运算放大器。

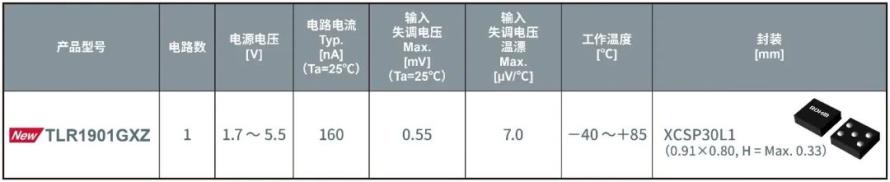

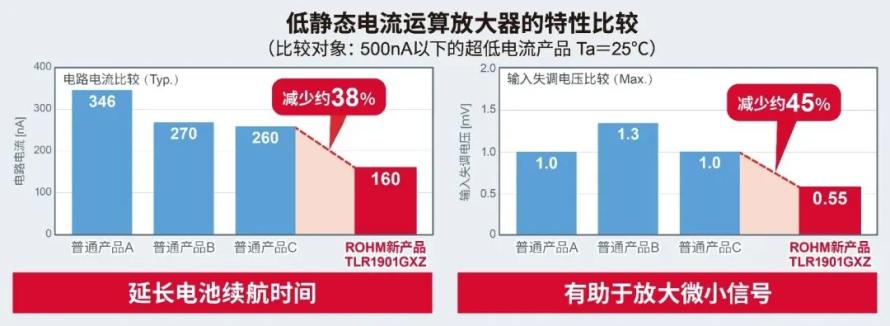

新产品通过采用引脚间距缩小至0.35mm的WLCSP^*1封装，实现1mm²以下的超小尺寸，同时兼具超低静态电流特性，工作时的电路电流可控制在业界超低的160nA（Typ.）。由此，该新产品不仅能在有限的空间内实现高密度安装，还能大大延长电池寿命和应用产品的续航时间。

另外，新产品的输入失调电压^*2在低静态电流运算放大器中表现尤为突出，最大仅为0.55mV，比普通产品减少约45%。输入失调电压温漂^*3也能保证最大仅7µV/℃，即使在易受外部温度影响的设备中也能实现高精度工作。

此外，若搭配ROHM的超小型通用电阻器MCR004（0402尺寸）和MCR006（0603尺寸）作为运算放大器的增益调节等外围元件使用，可进一步提升设计的灵活性。0402尺寸还提供环保型无铅电阻产品MCR004E。

新产品已于2025年6月开始暂以2万个/月的规模投入量产。此外，新产品已经开始通过电商进行销售（样品价格300日元/个，不含税）。为便于客户进行初期评估和替换研究，ROHM还提供可支持SSOP5封装的装有IC的转接板。
