高危化罐的心电图仪！声科超声波液位计守护中原某化工集团12.5米球罐安全“零隐患”。
来源：SHENGKE(声科电子)
发布时间：2025-07-30
阅读量：0
7月中旬，我们跟随我司售后技术支持同事去到了中原某大型煤化工集团的液氨储罐项目腹地。

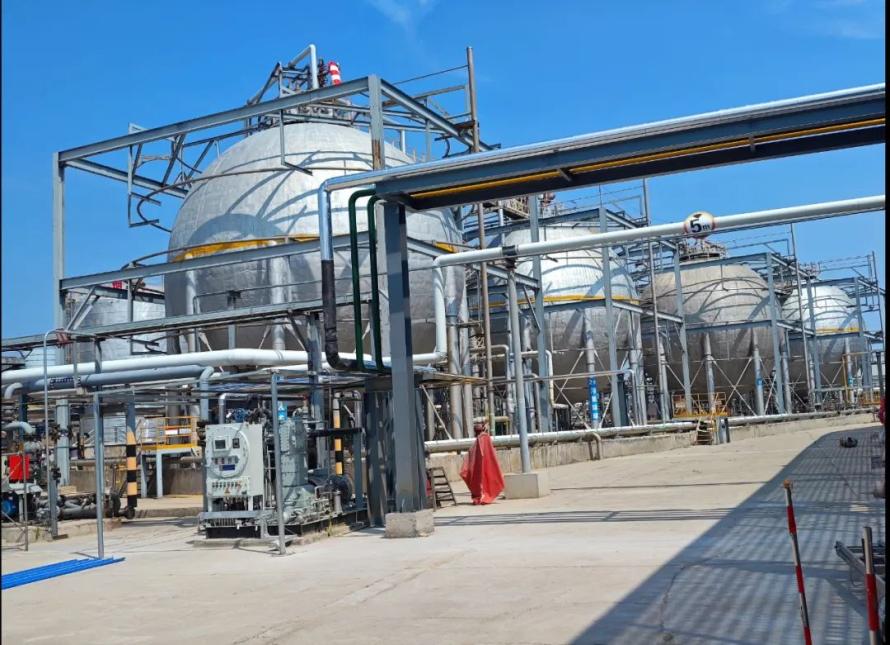

经过重重门禁安检与安全呼吸器的层层武装，踏入罐区的瞬间，数座直径12.5米的银白色球罐如钢铁巨兽般矗立眼前，液氨输送管道的低频嗡鸣在盛夏40℃热浪中震颤——这是承载着上万吨危化品的生死防线，更是声科超声波液位计的实战考场。
众所周知，液氨属于毒性危害程度为高度危害的介质（GB5044标准中的II级）。根据其容积和介质危害性，这里的液氨储罐的安全级别按现行规范归为第三类压力容器。
针对此类设施，强制性要求包括但不限于：独立的安全仪表系统（SIS）达到SIL3等级。同时要求“三选二”液位计配置，即三个独立液位计（变送器）同时测量同一参数，当其中两个及以上测量值满足预设的联锁条件（如高高液位或低低液位阈值）时，系统自动关闭阀门或触发报警。也即实时交叉校验数据，2台一致即触发联锁，单台故障自动隔离。

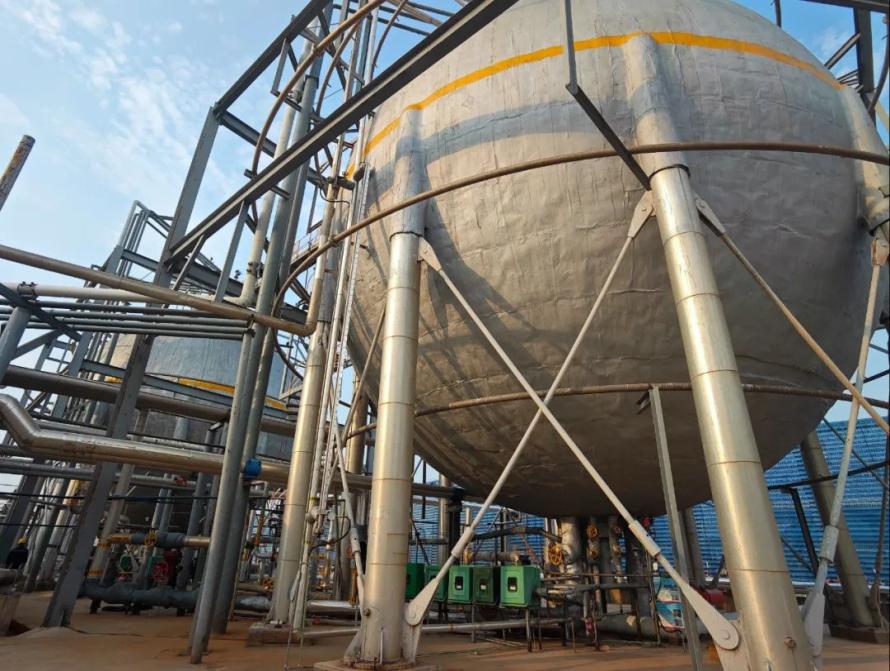

在现场仰视球罐拱底及外侧，两台SK-WY超声波测量及校准探头正以120kHz频率发射毫米波。在仪表工程师的防爆终端上，液位曲线以0.3mm振幅平稳延伸。“传统差压计在这里就像蒙眼走钢丝，”他点击屏幕调出历史对比图，“而声科的设备让波动从±20mm压缩到±1mm，相当于给危化罐装了高精度心电图仪。”
1，斜切面探头耦合黑科技
▶ 自适应斜切面探头+硅脂耦合剂，完美贴合底部0.98m曲率半径的球形拱底
▶ 创新的30°倾角安装法，攻克超声波在弧形壁面的散射难题
▶ 非接触测量彻底杜绝泄漏风险

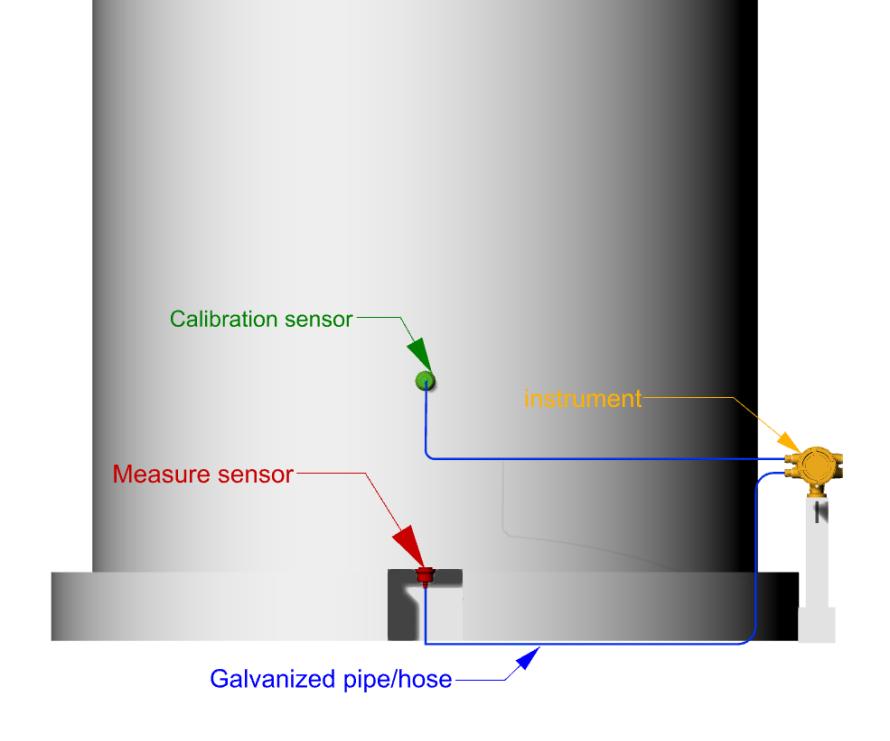

2，外贴式超穿透声波测量+校准双探头
▶ 高频双传感器组（2MHz）穿透50mm碳钢罐壁，13米量程信号强度保持≥95%
▶ 动态补偿算法自动校准-40℃~+80℃工况下的声速偏差, 强信号处理及强抗干扰能力。
3，双防爆护城河
✔ 本体通过CNEX / Ex d IIC T6认证，SIL2级安全堡垒。
✔ 支持多种通信协议，便于系统集成; 高可靠性，长期稳定监测液位。
1，我司技术团队在现场对储罐材质（碳钢）、壁厚及介质液氨特性进行了分析，结合底部拱形的特殊结构，优化了探头安装位置和算法参数，确保声波信号的准确传输。

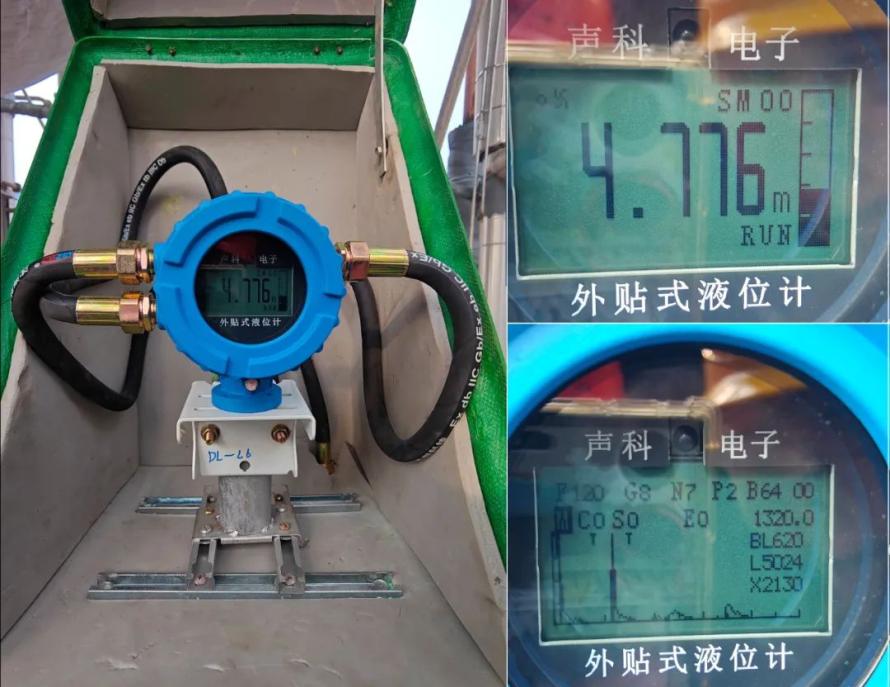

2，数据接入与远程监控，声科外贴式超声波液位计通过RS485接口接入客户的中控系统，实时传输液位数据。客户可在控制室随时查看储罐液位变化，并设置高低液位报警，极大提升了生产效率和安全性。
3，系统调试与校准，安装完成后，我司技术团队通过声科电子专用软件对液位计进行了现场校准，结合储罐的几何特性，调整算法以消除椭圆底部对测量的干扰。最终，液位计的测量误差控制在±2‰FS以内，远超客户预期。
4，快速安装，在不影响储罐正常运行的情况下，工程师将外贴式液位计探头固定于储罐外壁指定位置，采用专用硅脂耦合剂确保声波传导效果。整个安装改造过程仅持续了48小时，免去停产或清空储罐，也消除100%的机械密封失效风险。
危化储罐监测新范式：
此项目印证超声波技术在大型球罐监测的五大优势：
🔹几何适应性：完美匹配12.5米球面声场反射
🔹 介质普适性：强腐蚀/易气化介质无损测量
🔹 安全本质化：测量过程零能量注入
🔹 智能预维护：声波衰减模型预测故障
🔹 全周期经济性：安装维护成本降低60%
声科电子外贴式液位计以其完全非接触式零泄露测量、高精度和灵活安装的优势，为该煤化工集团液氨储罐项目筑牢了安全防线。
通过这次近距离项目实地探访，我司不仅解决了传统液位计的难题与痛点，提供了完美解决方案，还为客户带来了更高的安全性和运营效率。
声科电子用硬核科技重新定义危化储罐安全边界——这不仅是仪表的升级，更是化工企业向本质安全迈进的铿锵足音！
作为超声波液位测量领域的知名品牌，声科电子将继续深耕技术创新，为化工、能源、医药等行业提供更智能、更可靠的液位测量解决方案。
你的储罐是否面临这些难题？
✔ 存储高危液氨、液氧等高危介质的容器
✔ 改造困难的老旧球形/异形储罐
✔ 新建项目严禁开孔的密封储罐
如果您也有类似的高危介质全密封储罐液位测量需求，欢迎联系我司同事，我们将为您量身定制最优方案！
