声科电子外贴式液位计: 全密封制冷剂储罐液位测量的完美解决方案!
来源：声科电子
发布时间：2025-07-30
阅读量：0

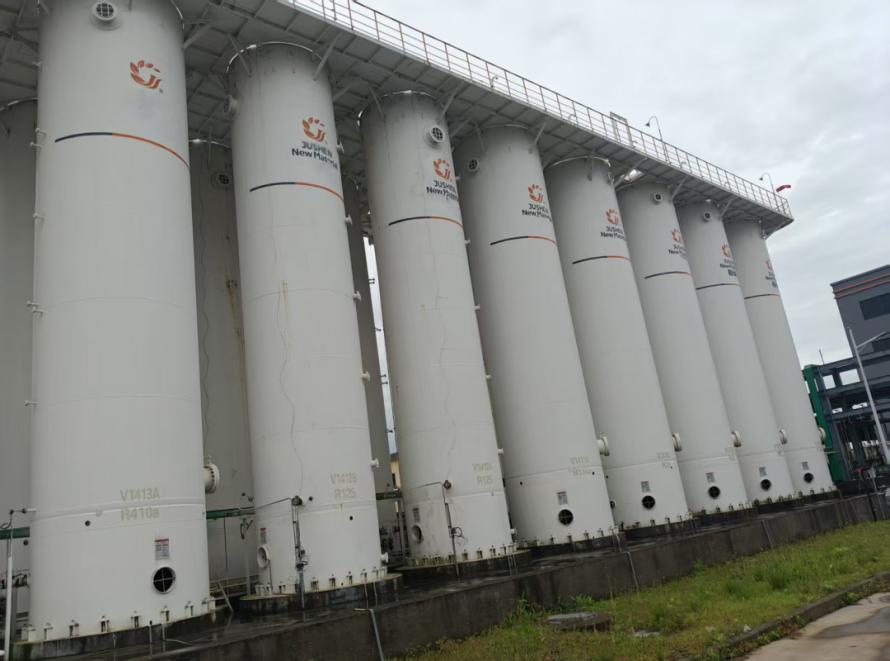

在浙江某新材料科技有限公司的R32制冷剂储罐现场，罐体直径2米，高13米，底部为椭圆弧度设计，用于优化压力分布与空间利用。储罐无预留安装接口，且制冷剂具有挥发性强和腐蚀性高的特点，传统侵入式液位计无法适用。客户急需一种无需破坏罐体结构、安装便捷、测量精准的液位监测解决方案，同时要求设备免维护并支持远程数据管理。
在经过前期的多次沟通及来到现场了解实际情况后，我们得知工程师们面临三重技术封锁：
1，无预留口绝对密封：直径2米、高13米的立式储罐无任何预留接口，传统仪表"无处安放"
2，高危介质：R32制冷剂易燃易爆（GWP值675），开孔泄漏风险触发安全红线
3，结构复杂：底部椭圆封头弧度+13米垂直罐体，常规设备信号衰减率超50%
"这个罐体就像个密不透风的保险箱，既要保证零泄漏，又要实现精准液位监控，几乎是个不可能的任务。"——项目负责人坦言初期困境。
1，斜切面探头耦合黑科技
▶ 自适应斜切面探头+硅脂耦合剂，完美贴合底部0.98m曲率半径的椭圆封头
▶ 创新的30°倾角安装法，攻克超声波在弧形壁面的散射难题

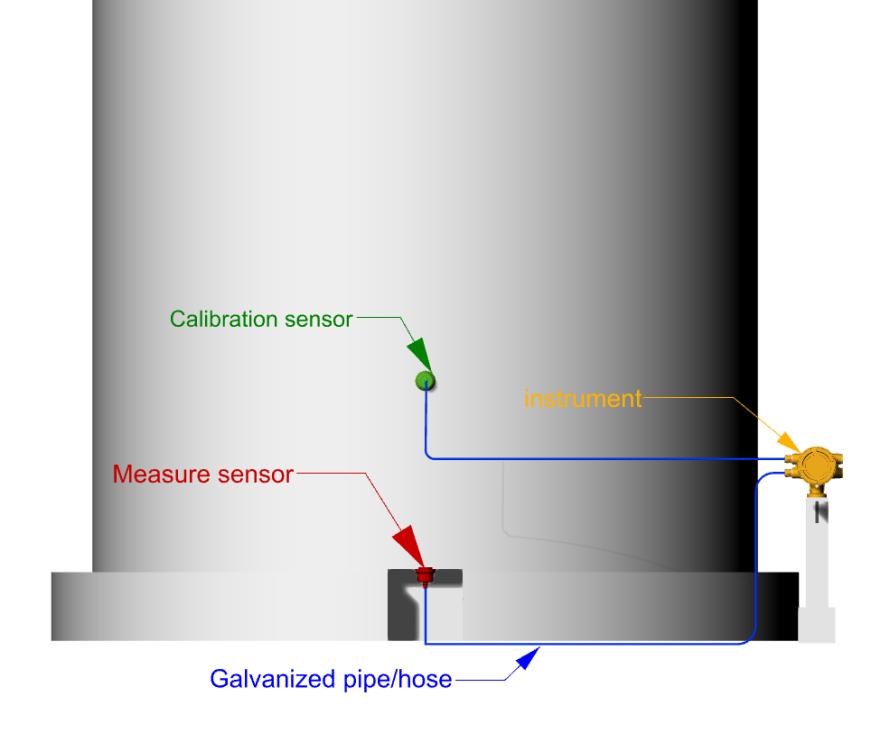

2，外贴式超穿透声波测量+校准双探头
▶ 高频双传感器组（2MHz）穿透50mm碳钢罐壁，13米量程信号强度保持≥95%
▶ 动态补偿算法自动校准-40℃~+80℃工况下的声速偏差,强信号处理，抗干扰能力强
3，双防爆护城河
✔ 本体通过CNEX / Ex d IIC T6认证，控制箱取得SIL2安全认证
✔ 支持多种通信协议，便于系统集成; 高可靠性，长期稳定监测液位。
1，我司技术团队对储罐材质（碳钢）、壁厚及制冷剂特性进行了分析，结合底部椭圆弧度的特殊结构，优化了探头安装位置和算法参数，确保声波信号的准确传输。

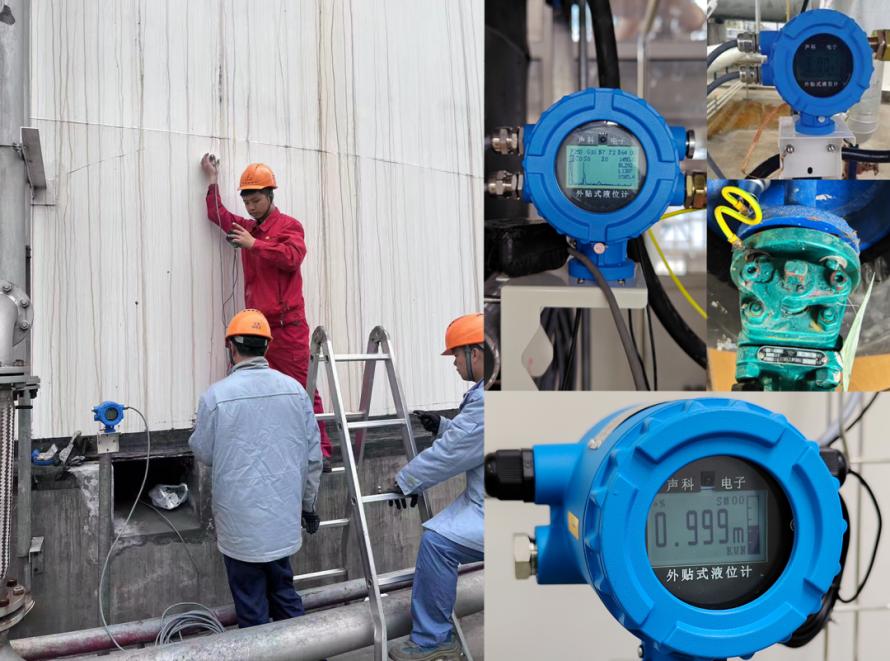

2，快速安装，在不影响储罐正常运行的情况下，工程师将外贴式液位计探头固定于储罐外壁指定位置，采用专用硅脂耦合剂确保声波传导效果。整个安装改造过程仅持续了72小时，免去停产或清空储罐，也消除100%的机械密封失效风险。
3，系统调试与校准，安装完成后，我司技术团队通过声科电子专用软件对液位计进行了现场校准，结合储罐的几何特性，调整算法以消除椭圆底部对测量的干扰。最终，液位计的测量误差控制在±2‰FS以内，远超客户预期。
4，数据接入与远程监控
声科外贴式超声波液位计通过RS485接口接入客户的中控系统，实时传输液位数据。客户可在控制室随时查看储罐液位变化，并设置高低液位报警，极大提升了生产效率和安全性。
声科电子外贴式液位计以其非接触式测量、高精度和灵活安装的优势，为全密封制冷剂储罐的液位监测提供了创新解决方案。在本次制冷剂储罐项目中，声科电子不仅解决了传统液位计无法适应的难题，提供了完美解决方案，还为客户带来了更高的安全性和运营效率。
作为超声波液位测量领域的知名品牌，声科电子将继续深耕技术创新，为化工、能源、医药等行业提供更智能、更可靠的液位测量解决方案。
你的储罐是否面临这些难题？
✔ 新建项目严禁开孔的密封储罐
✔ 改造困难的老旧球形/异形储罐
✔ 存储液氧、液氨等高危介质的容器
