在现代工业自动化领域，物液位测量技术对于生产过程的控制和优化起着至关重要的作用。而STORD射频导纳传感器，作为物液位测量技术的重要分支，凭借其独特的优势，在多种工业环境中得到了广泛的应用。

PART 01

工作原理大揭秘

STORD射频导纳传感器是一种从电容式物液位控制技术发展起来的先进物液位测量技术。所谓 “射频导纳”，“导纳” 在电学中指的是阻抗的倒数，由电阻性成分、电容性成分和感性成分综合而成；而 “射频” 则指高频电磁波谱，因此射频导纳可以理解为用高频电磁波测量导纳。

这一技术通过高频正弦振荡器输出一个稳定的测量信号源，利用电桥原理，精确测量安装在待测容器中的传感器上的导纳值，从而实现对物液位的精确测量。仪表工作时，传感器与管壁及被测介质形成导纳值，物位变化时，导纳值相应变化，电路单元将测量导纳值转换成物位信号输出，实现物位测量。

相较于传统电容技术，射频导纳技术增加了振荡器缓冲器和交流变换斩波器驱动器两个重要电路。振荡器缓冲器可补充挂料消耗的能量，避免测量误差；交流驱动器电路与交流变换器或同步检测器配合，能分别测量电容和电阻，排除挂料影响，使测量更精准。

PART 02

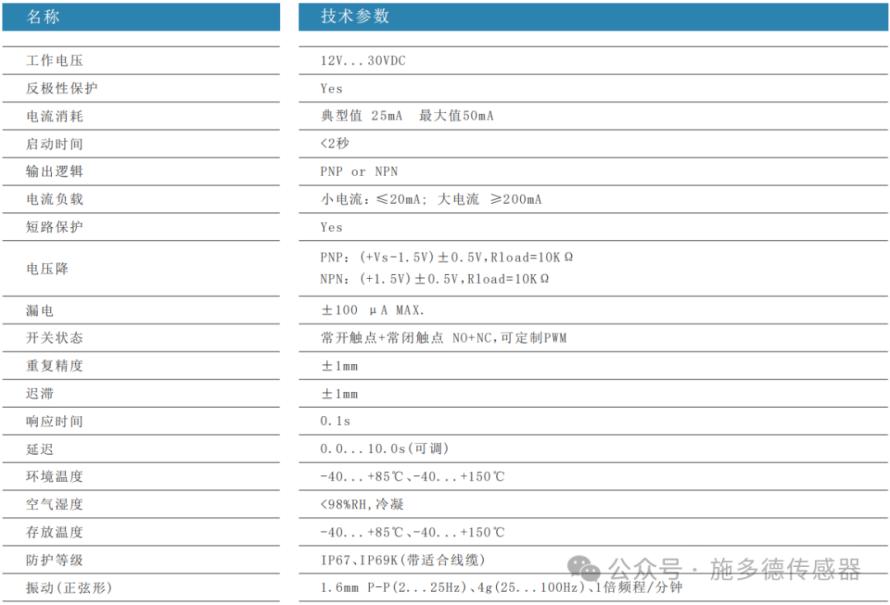

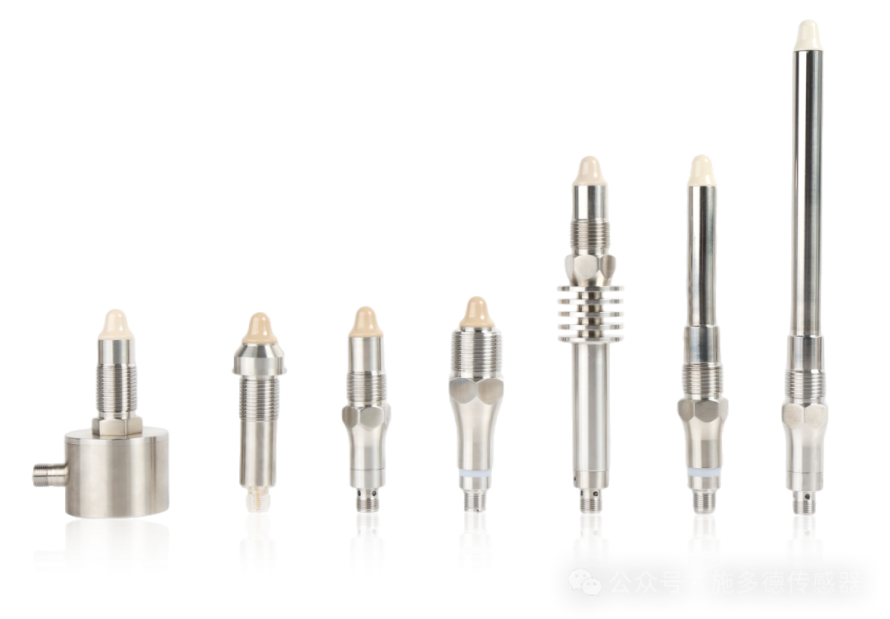

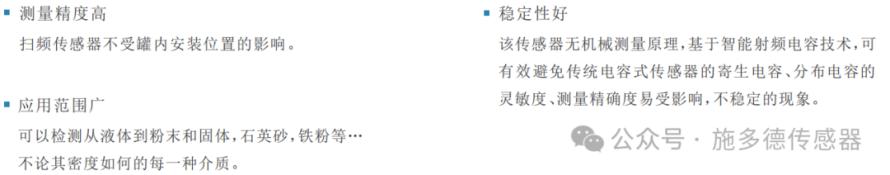

产品介绍

PART 03

安装与维护小贴士

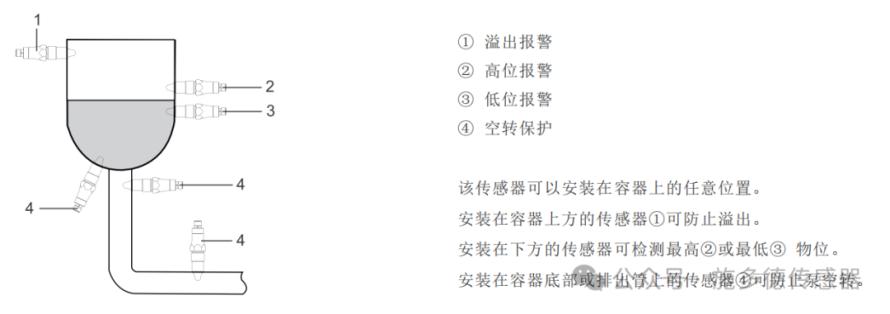

1.传感元件的安装位置通常由容器的开孔位置决定，但不可将其安装在进料流中。当容器内部无适当位置时，可考虑使用外侧臂或量筒安装。传感器侧壁安装时，保护电极应进入容器内穿过侧壁挂料，选型时需注意保护电极长度。

2.安装必须仔细，避免损坏探头的绝缘层，尤其是薄电容式探头。探头及其屏蔽层不可与安装接口或容器壁接触，并防止传感器在使用过程中与安装接口、容器壁、物料等发生机械磨损。

3.传感器不能安装在填充嘴或槽的直接物料流进的地方。若无法避免，要在探头与填充间加装隔板。

4.不要拆开传感器或松开安装密封盖，用扳手的平面部分拧紧传感元件。

5.射频导纳物位计硬杆传感器安装时要考虑安装空间，缆式传感器安装后要拉直，避免对地短路。

6.待测容器内部有搅拌或气流、料流，波动较大的场合和倾斜安装的传感器，除应避免传感器的直接机械损伤外，还应考虑长时间的传感器材料疲劳等间接机械损伤。建议用户加装传感器的中间支撑和底部地锚固定，且支撑与地锚应与传感器绝缘，绝缘材料应选用绝缘强度高、硬度不高、有滑润功能不磨损传感器材料（如 PTFE）。若非如此，请考虑定期更换传感器。

7.应注意防止仪表护线管积水而危及仪表电子单元。传感器地端要求与现场容器电器连接好，非金属容器要求现场提供标准地。同时，不要在探头或仪表机壳内采用单组份常温硫化密封剂，该物质经常含有乙酸，将会腐蚀电子元件，应采用特殊的双组份密封剂（非腐蚀性）。
