高精度激光位移传感器方案

来源:感算

作者:-

发布时间:2025-06-24

阅读量:15

一、方案简介

随着与智能化进程的加速,传统测量方式逐渐难以满足高精度、复杂环境的测量需求。感算商城联合方案商推出了激光位移解决方案,该方案采用 655nm 红色激光光源,具备 100mm~300mm 的精确测量范围,且具有抗干扰能力强、测距误差小、精度高、结构紧凑等优势。它广泛适用于 3C 电子、包装、、非标设备等领域,能在 -10℃~50℃的工作温度及 35%~85%RH 的工作湿度等多种环境下稳定工作,IP67 级防尘性能使其更加可靠耐用。通过 RS485/5pin 散线接口,可方便地与设备进行通信,实现数据的实时传输与处理。其高精度的测量能力与强大的环境适应性,为工业生产中的距离测量、相机对焦、部件正反检测以及各种段差检测场景提供了有力支持,助力企业提升生产效率与质量控制水平,推动工业测量技术向更高效、精准的方向发展。

二、主要应用领域

3C 实现零部件高精度检测、组装定位、自动化装配过程中的位移监测与对焦优化;

制造:用于白车身段差测量、零部件间隙/面差检测、自动化检测线的精度提升;

包装行业:支持纸盒/瓶装高度检测、封口位置校准、生产线自动化的动态距离监控;

非标设备集成:提供相机对焦补偿、微距测量模块集成、复杂工况下的位移反馈功能;

自动化检测线:适用于段差检测、旋转物体位移补偿、狭小空间内的精准测量场景。

三、方案优势:

高精度测量

采用655nm红色激光光源,能够实现100mm~300mm范围内的精确测量,具有0.1mm的高分辨率和0.2mm的重复精度,线性度达到±0.2%F.S,确保测量数据的准确性和可靠性,为工业生产中的精密检测提供有力保障。

强大的环境适应性

具备IP67级防尘性能,能够在-10℃~50℃的工作温度及35%~85%RH的工作湿度等多种环境下稳定工作,适应多种复杂恶劣的工业场景,减少环境因素对测量的影响,延长设备使用寿命。

抗干扰能力强

配备抗环境光性能达3,000Lux的受光面照度,能够在强光、弱光、明暗变化等不同光照条件下正常工作,有效抵御外界光线干扰,确保测量结果的稳定性,为生产过程中的精准测量提供坚实支持。

小巧轻便易安装

外形小巧、重量极轻,产品尺寸为20*35*48.5mm(长*宽*高),便于在空间有限的设备或生产线上进行安装和集成,同时支持使用M3螺丝进行固定,安装操作简单快捷,提高设备部署效率。

便捷的通信接口

提供RS485/5pin散线接口,通信电平为3.3V,方便与其他设备进行通信连接,实现数据的实时传输与处理,便于构建智能自动化测量系统,提高生产过程的智能化水平。

低功耗设计

工作为DC24±2V,平均电流仅25mA,峰值电流100mA,功耗低,有利于降低设备的运行成本,在大规模部署时具有显著的经济优势,同时也符合工业节能的发展趋势。

温漂特性良好

具有±1‰每度(0~50℃)的温漂特性,基准温度25℃,在温度较大的变化工业环境中,能够有效减少温度对测量精度的影响,保证测量结果的准确性,提高设备的可靠性和稳定性。

广泛的应用范围

适用于3C电子、包装、汽车、非标设备等多领域,能够满足不同行业在生产制造过程中的高精度位移测量需求,如距离测量、相机对焦、部件正反检测、段差检测等,具有广阔的应用前景和市场潜力。

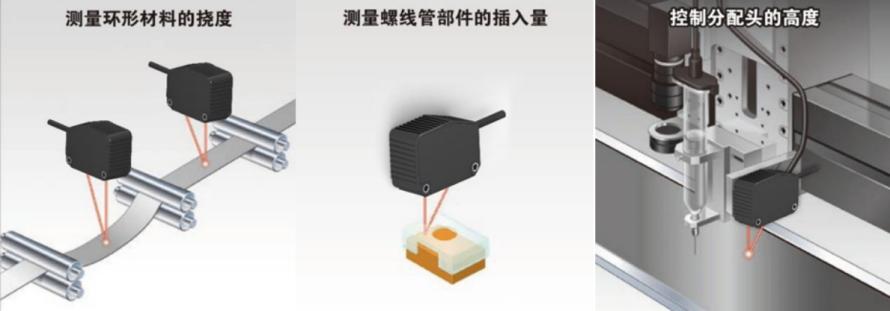

四、方案图片


五、方案参数及资源

测量范围:100mm~300mm,满足不同工业场景下的测量需求

测量精度:重复精度达0.2mm,线性度±0.2%F.S

环境适应性:IP67级防尘性能,能在恶劣环境下稳定工作;温漂特性±1‰每度(0~50℃),基准温度25℃,适应温度变化范围广,减少温度对测量的影响。

参数:工作电源DC24±2V,平均电流25mA,峰值电流100mA,低功耗设计

接口参数:RS485/5pin散线接口,通信电平3.3V,传输距离远,抗干扰能力强

硬件配置:

激光器:采用高品质655nm红色激光器,波长标准,光斑尺寸在200mm距离处为0.5mm,精度高,聚焦性能好

软件资源

提供完善的售后服务,包括设备维护、技术咨询、软件升级等,确保用户在使用过程中无后顾之忧。

支持定制开发,满足客户个性化需求。

、结尾

高精度激光位移方案现已上线感算商城,客户可根据需求直接下单购买标准方案。如需了解更多方案详情、定制化服务或技术支持,欢迎随时联系感算商城技术专家团队。我们将以专业的技术团队和高效的服务体系,为您的项目提供全方位支持,助力您的产品快速落地。
