村田FTI系列NTC热敏电阻实现商业化用途
来源：VICTRONICS
发布时间：2025-06-19
阅读量：1
随着汽车电子化与高功能化进程加速，功率半导体在车载逆变器、DC-DC转换器等动力总成系统中的应用愈发关键。

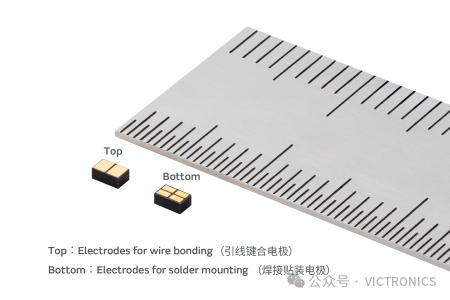

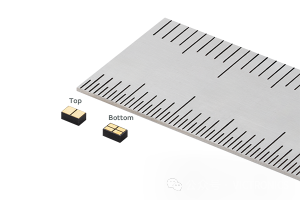

功率半导体其高输出特性伴随显著发热问题，传统热敏电阻因绝缘性能限制需远离半导体布设，导致测温延迟与精度偏差，迫使器件降额运行，严重制约性能释放。村田制作所基于三十余年热敏电阻技术积淀，于2025年推出首款树脂模塑结构NTC热敏电阻“FTI系列”，以创新封装工艺突破行业痛点，为汽车半导体热管理提供精准化解决方案。
1. 树脂模塑绝缘结构实现零距离测温
通过纳米级环氧树脂模塑封装，FTI系列构建起≥2500V的电气绝缘屏障，突破传统热敏电阻的电压耐受极限。这一结构允许器件直接贴装于功率半导体焊盘表面，将测温距离从传统方案的5-10mm缩短至0.1mm级，温度响应延迟从50ms降至10ms以内，实现半导体结温的实时同步监测。经村田实验室验证，在1200V SiC模块应用中，该方案使测温误差从±5℃缩窄至±1.5℃，彻底解决“远端测温”导致的热保护滞后问题。
2. 引线键合技术赋能高密度集成

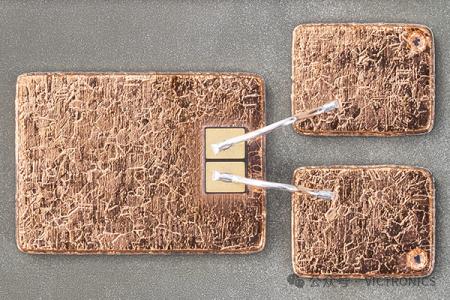

创新引入半导体级金线键合工艺（键合丝直径25μm），实现热敏电阻与功率芯片的共基板电气互联。该技术突破传统焊接工艺的空间限制，使器件焊盘间距可缩小至0.3mm，适配倒装焊（Flip Chip）、COB（Chip on Board）等先进封装形式。在车载OBC（车载充电器）应用中，FTI系列可与IGBT芯片共置於6mm×6mm陶瓷基板，较传统分立式方案节省40%贴装面积。
极限环境适配：-55℃~175℃全温域可靠性保障
针对汽车动力总成的严苛工况，FTI系列通过三重可靠性设计实现行业领先的温度鲁棒性：
高温稳定性：
采用掺杂稀土氧化物的镍锰钴热敏陶瓷基材，175℃长期工作时电阻漂移率＜0.1%/kh，优于JIS C 60495标准要求的0.3%/kh；
热循环抗性：
电极采用Ag-Pd合金与陶瓷基板的共烧结构，经1000次-55℃~175℃热循环测试后，键合强度保持率＞95%；
耐候性：
模塑树脂通过UL94 V-0阻燃认证，在125℃/85%RH湿热环境下绝缘电阻仍维持100MΩ以上。
产业价值：性能与成本的双重优化
该产品通过精准测温释放功率半导体潜能：在800V电动车逆变器应用中，搭配FTI系列的SiC模块可将开关频率从10kHz提升至15kHz，功率密度提高20%，同时因热保护阈值精准化，器件额定功率可上浮15%。此外，得益于集成化设计，单台电动车动力总成的热敏电阻用量可从传统方案的3-5颗减至1-2颗，配合银烧结贴装工艺开发（规划中），预计可使整体热管理方案成本降低12%-18%。
村田后续将围绕10kΩ~100kΩ电阻值矩阵扩展产品线，并开发兼容银烧结、激光焊接等先进工艺的衍生型号，持续推动新能源汽车半导体的高集成化与能效升级。
这款产品不仅标志着村田在车用热敏电阻领域的技术跃迁，更以“零间距测温”理念重新定义了功率半导体热管理的行业标准。
型号 |
FTN21XH502F0SRU |
|---|---|
用途 |
用于汽车 |
尺寸 |
2012mm/0805inch |
电阻值（25℃） |
5kohm±1% |
B常数（25℃/50℃） |
3380K±1% |
工作确保温度 |
-55℃～+175℃ |
贴装方法 |
焊接贴装 |
