TWS耳机高性价比电感来“袭”
来源：顺络电子
发布时间：2025-06-17
阅读量：0

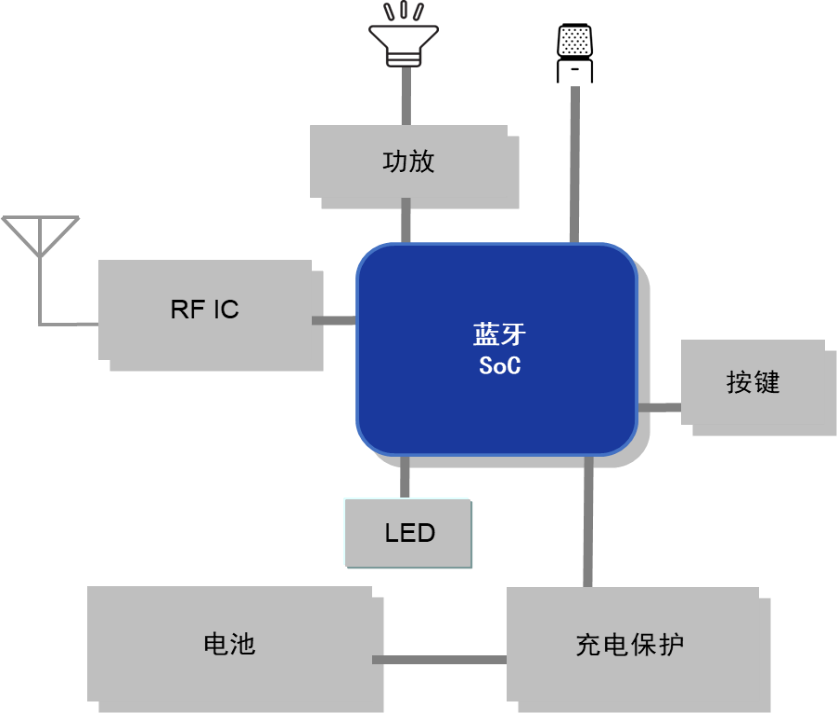

TWS耳机框架图
图1来源于顺络

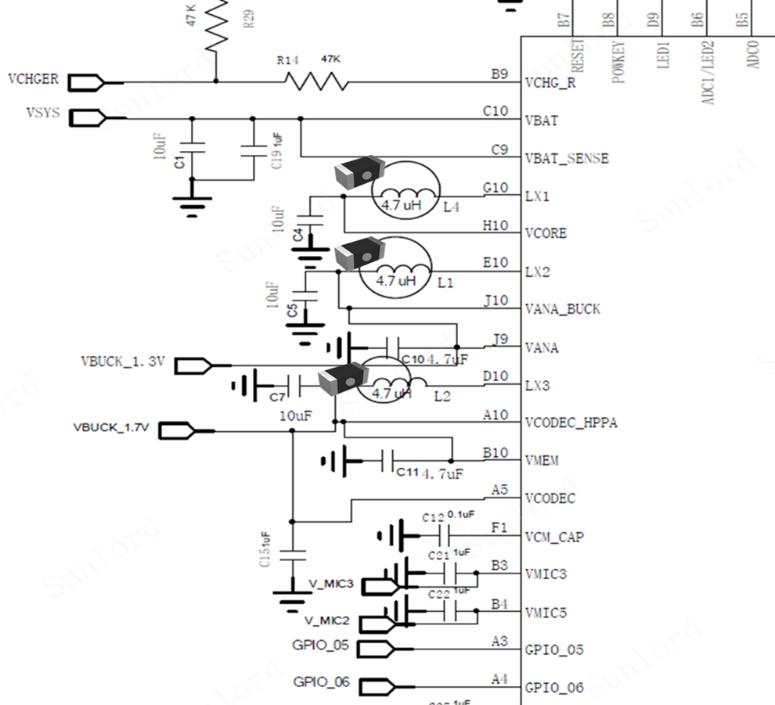

图2 蓝牙SoC应用电路 (来源网络)
TWS耳机功率电感作用
功率电感用在电池电压4.2V或4.35V 经降压电路(外围电感L4)产生0.8V电压对VCORE进行供电；
IC内部降压电路(外围电感L1)输出1.3V对VANA供电；IC内部降压电路(外围电感L2)输出1.7V对 VCODEC 供电；
TWS耳机正常运行时功耗很低，一般几mW，由于TWS耳机蓝牙芯片的启动脉冲电流较大，要求所需电感能承受较大的脉冲电流，所需电感的饱和电流要求范围700mA~1.5A；目前TWS耳机蓝牙芯片的开关频率在500KHz—2MHz，不同状态(待机，播放音乐，打电话，DCDC差异)会做调频处理，选择效率最优的状态，在各TWS耳机设计方案中电感常用感量为2.2μH、4.7μH、10μH；
TWS耳机常见问题说明
TWS耳机因结构狭小，空间拥挤，内部元器件排列紧密，由于方案设计能力(PCB的走线及元件位置的摆放等)及结构形状的不同也会因电感漏磁、喇叭或其他部位的磁铁影响出现磁场干扰等问题：
1、耳机喇叭和电感磁场同轴相互产生干扰，造成底噪(嗞嗞声)；
使用五面电极的叠层功率电感，可以灵活改变电感磁场的方向，避开与喇叭产生的磁场，消除与喇叭磁场耦合；
2、因电感产品漏磁产生的底噪；
使用磁屏蔽的叠层功率电感减少漏磁的干扰；
3、在不组装结构件(外壳)时是没有底噪声音，组装上外壳后出现；
结构本身存在设计缺陷，导致在扣壳以后构成整个系统存在干扰，要求耳机设计端工程师对结构布局进行调整；
MPHM1608系列背景和开发目的
为解决上述TWS耳机常见问题的困扰，顺络推出的MPHM系列不仅在电性能上能满足TWS耳机对功率电感的要求，其独特的制备工艺使该系列在价格方面也有很强的竞争力。
产品特点
小尺寸、大电流，高性价比；
独石结构、抗干扰，采用高导磁铁氧体，具有低漏磁特性；
Mark标识磁通方向，保证贴片后磁场方向一致性；
产品应用
TWS耳机/头戴式耳机
智能手表、电子标签
手机
电源模块

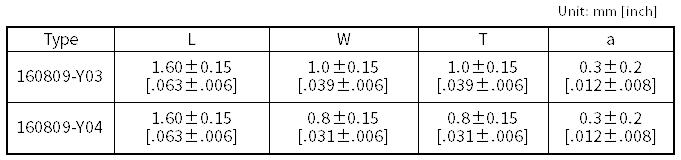

外观尺寸及推荐焊盘
图片来源于顺络内部
产品规格和电气特性

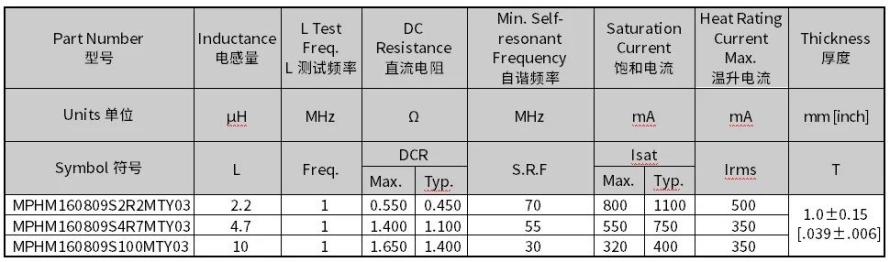

MPHM160809-Y03 Series
图片来源于顺络内部

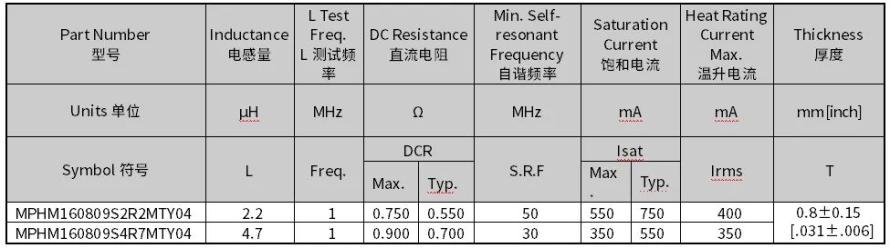

MPHM160809-Y04 Series
图片来源于顺络内部
漏磁性能对比
1、电感负载漏磁测试
测试条件：距离电感1mm磁辐射。
结论：产品基础电性相当的条件，叠层MPHM系列较同类型及绕线涂覆电感可提供更优秀的磁屏蔽效果，可明显降低整机底噪(电流音)调试难度。

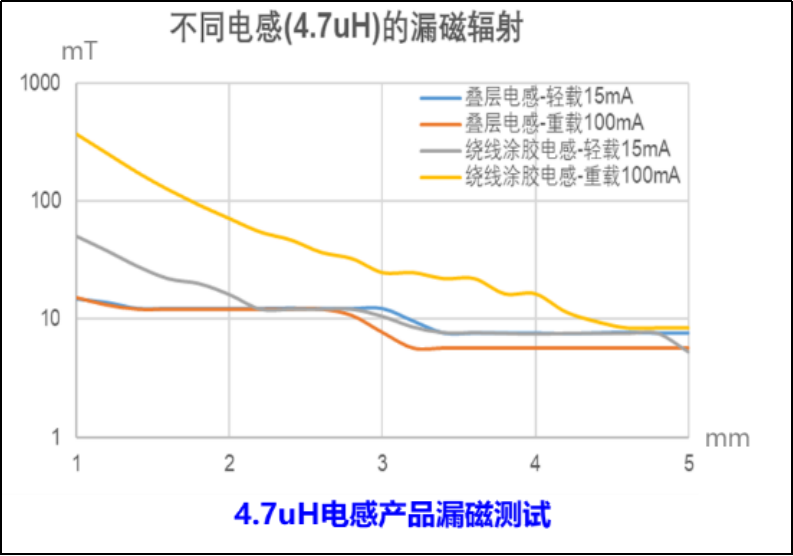

2、电感漏磁距离测试
以上图表均来源于顺络
结论：由测试曲线可以看出，为避免涂胶电感和叠层电感因漏磁产生耦合干扰，建议元件排布距离电感大于3mm以上(电感漏磁小，磁场干扰较小)。
