应用案例 | 一体化振动变送器在压缩机上的应用
来源：熙源电子
发布时间：
阅读量：0
项目要求：离心压缩机在运行过程中，具有运行平稳、工作效率高、不易损坏、流量大以及转速高等特点。希望采用提前发现故障的方式，对可能出现的故障进行预防以及控制，从而更好地解决离心压缩机故障修复效率较差的现象，是目前企业采用的主要方式。

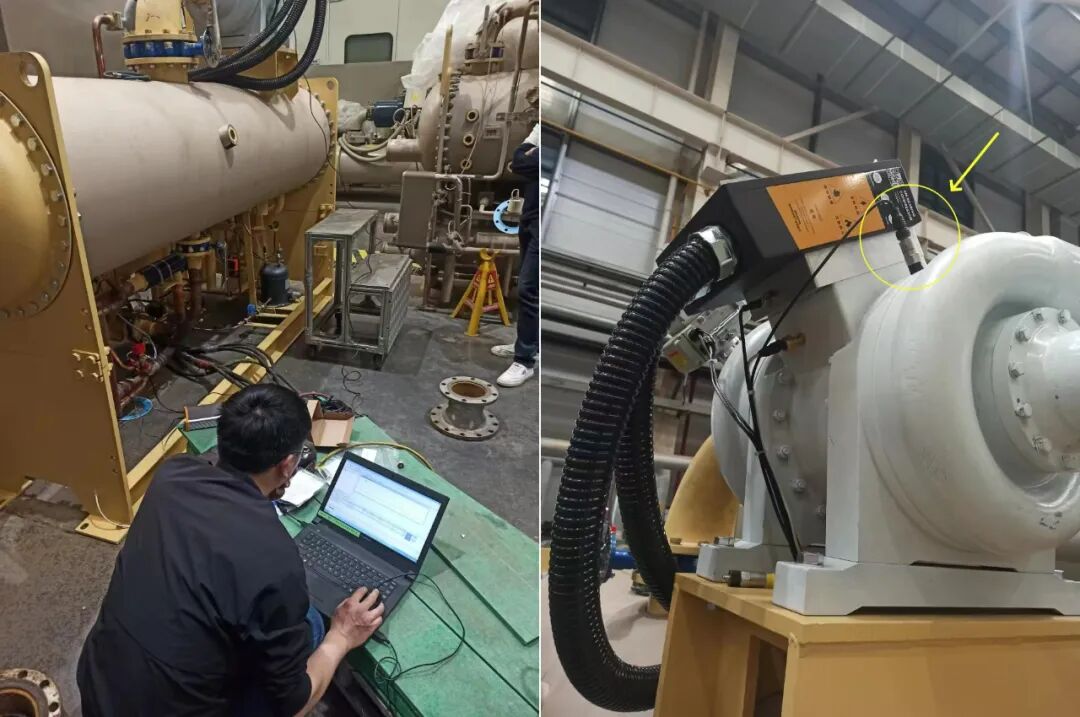

针对方案：将一体化振动变送器安装在压缩机的轴承盖上，传感器将测量结果转换为标准的电流信号输出，与PLC、DCS等系统连接，可以测量压缩机的振动速度或振动幅度，通过实时监测，对所测结果进行分析、判断，查明引起振动的原因，有效地排除故障，实现对压缩机振动状态的远程监测和控制。
应用方式

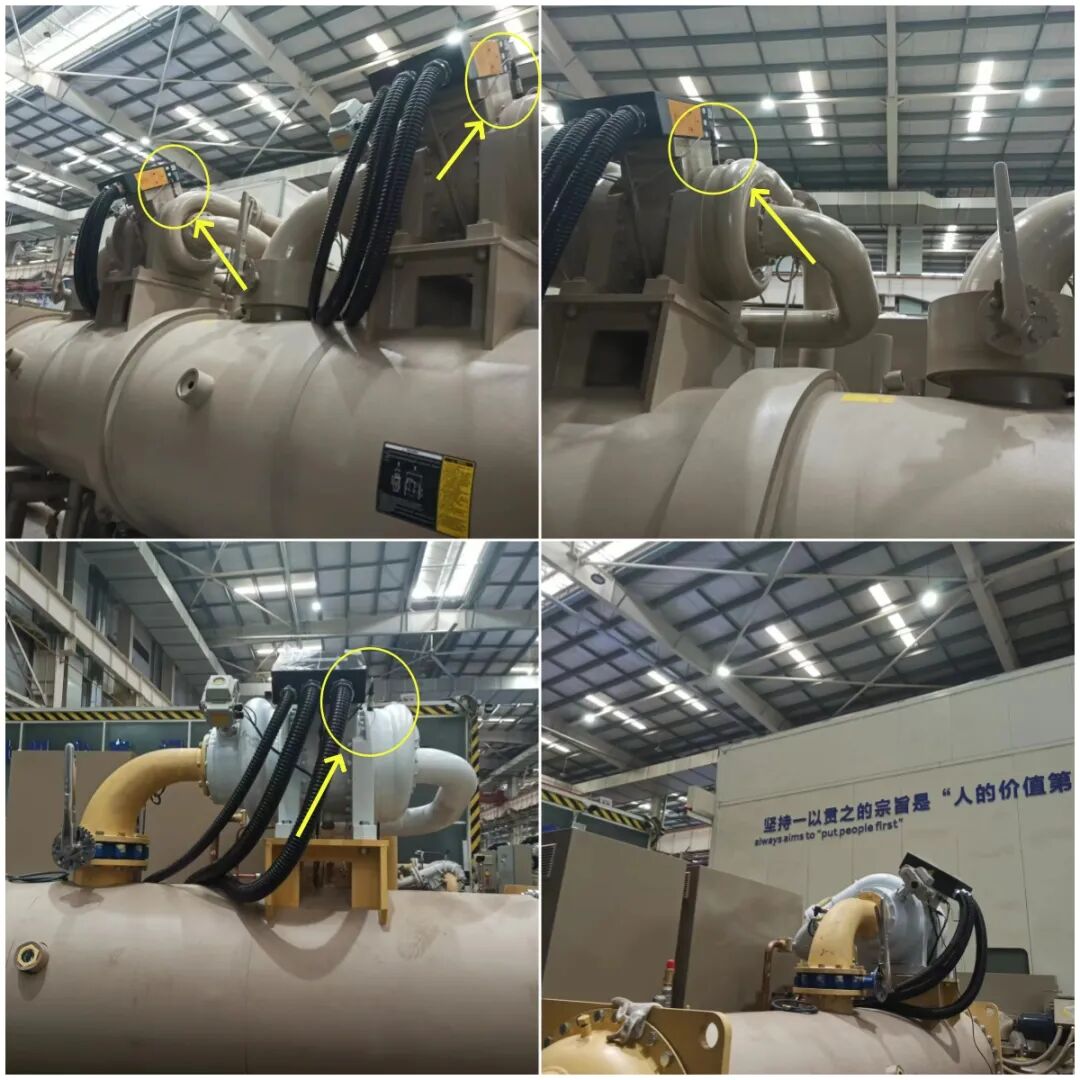

1、安装位置：一体化振动变送器主要安装在压缩机的轴承盖上，这是压缩机振动最为显著且对运行稳定性影响最大的部位。
2、测量参数：它能够测量压缩机的振动速度或振动幅度，并将测量结果转换为标准的电流信号输出。
3、系统连接：通过标准的电流信号，4-20mA一体化振动变送器可以方便地与PLC（可编程逻辑控制器）、DCS（分散控制系统）等工业自动化系统连接，实现远程监测和控制。
选型推荐 S31D20
▊产 品 概 述
S31D20一体化振动变送器是在加速度传感器的基础上经过专业化高精密设计，内部嵌入精密积分电路。可用于测量轴承箱体、壳体或结构的绝对(相对于自由表面)振动监测；风机、风电、水泵等设备状态监。

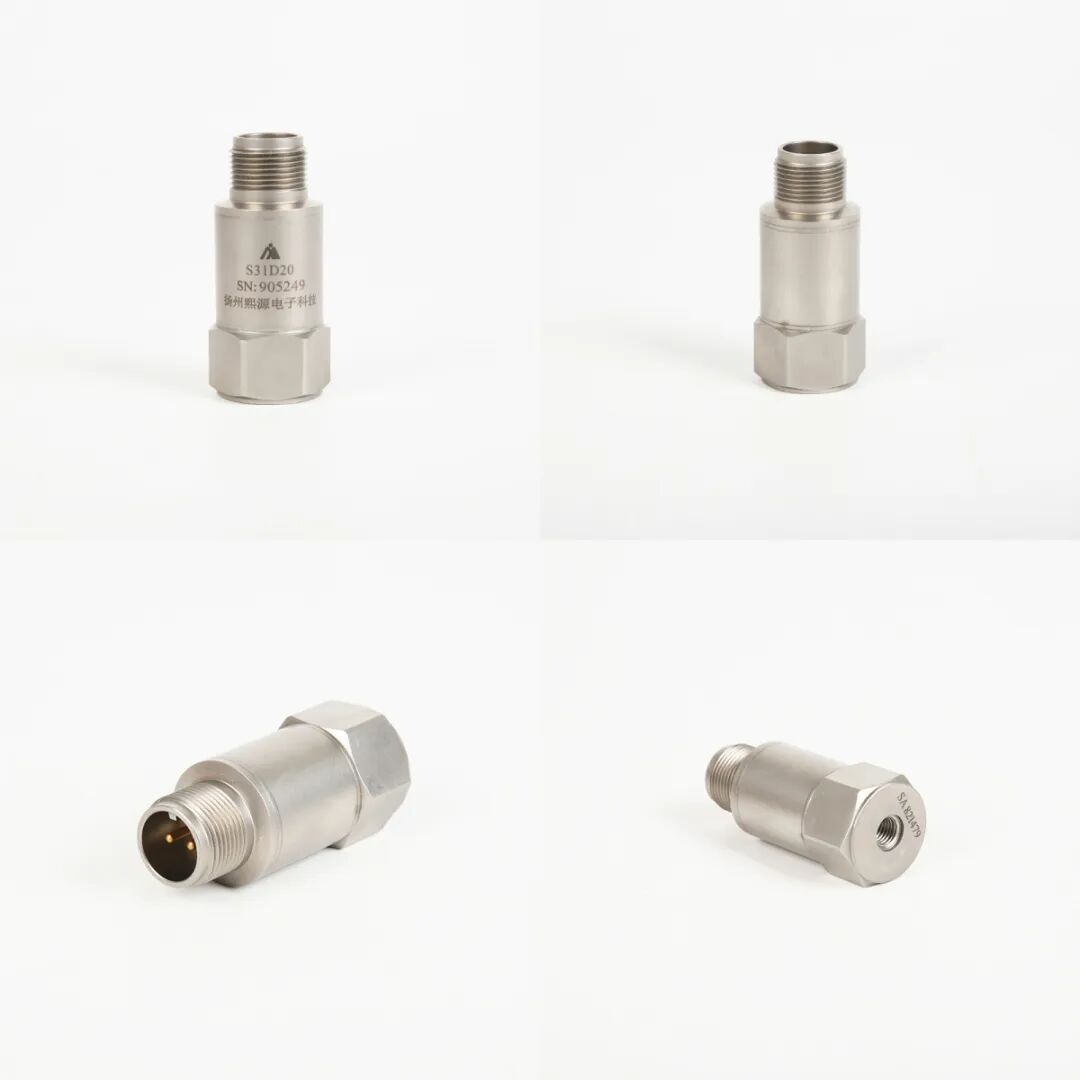

▊产 品 实 拍

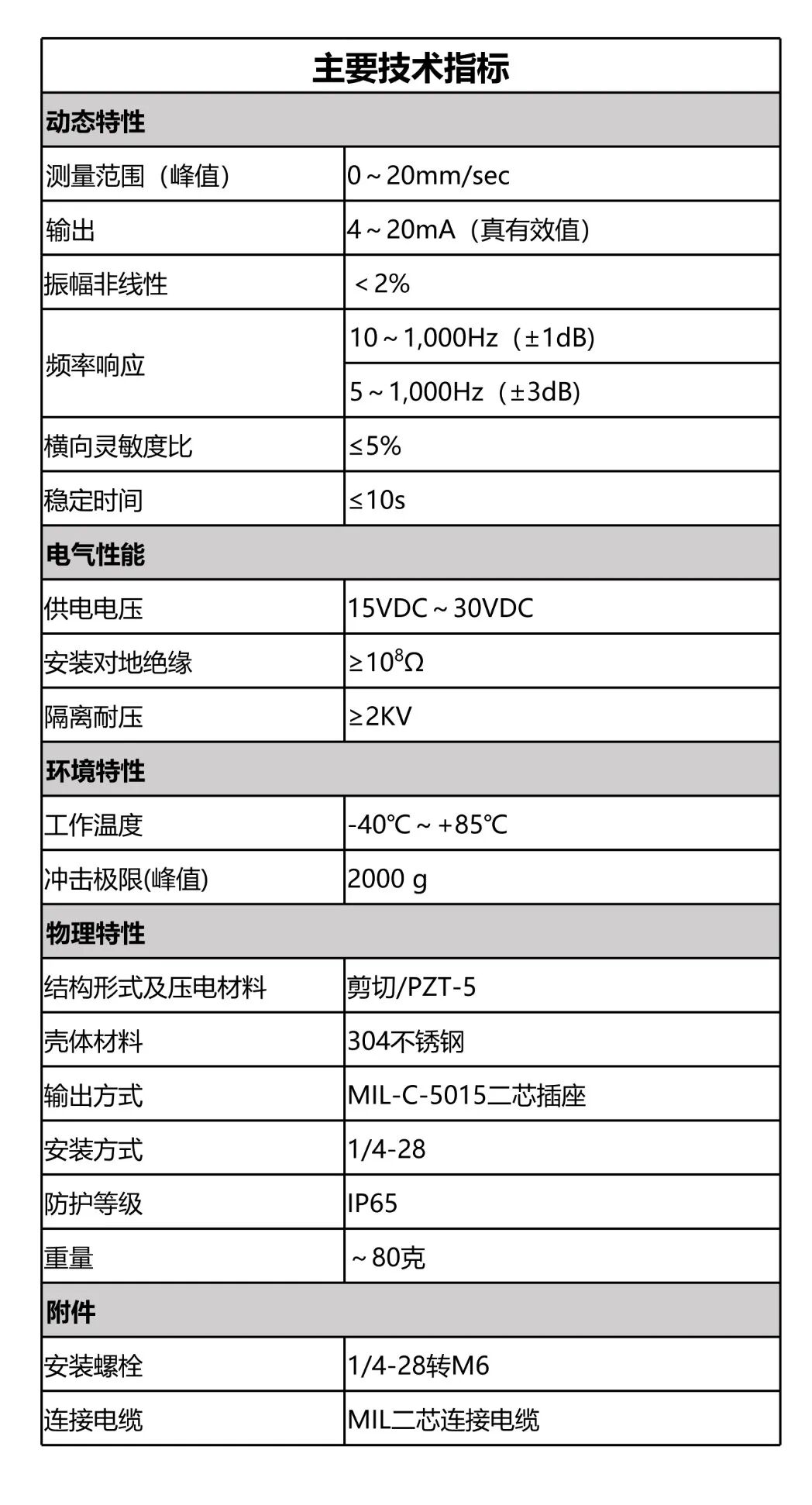

▊性 能 参 数
▊温 度 曲 线

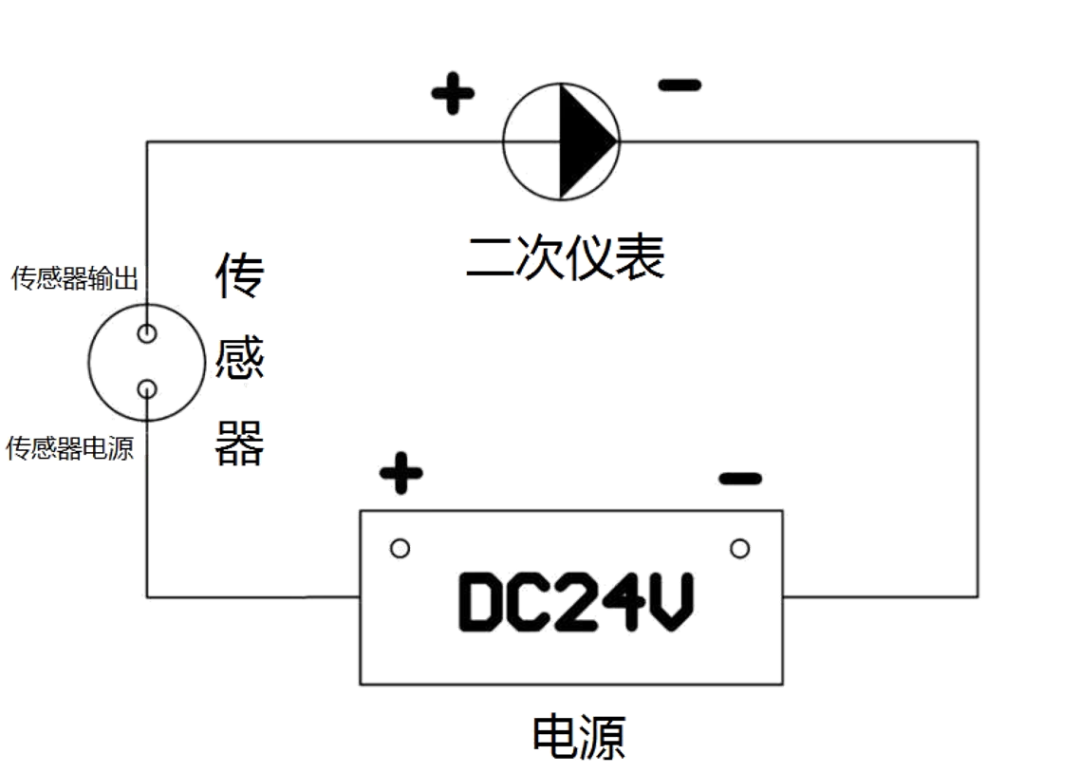

▊电 气 连 接

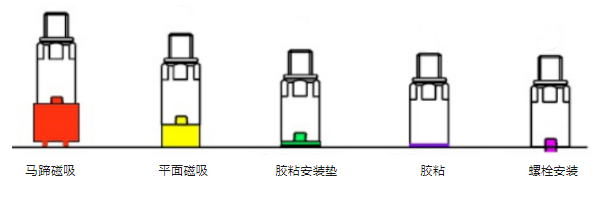

▊安 装 方 式
、
应用优势
1、高精度测量：一体化振动变送器与精密测量电路集成在一起，实现了高精度振动测量系统，能够准确反映压缩机的振动状态。
2、远程监测与控制：通过与PLC、DCS等系统的连接，实现了对压缩机振动状态的远程监测和控制，提高了生产效率和安全性。
3、稳定性与可靠性：一体化设计使得变送器具有更高的稳定性和可靠性，减少了因故障而导致的停机时间。
4、易于安装与维护：通常采用螺栓安装或磁吸安装，方便与设备固定和接线，降低了安装和维护的难度。
实际应用案例
在电力、钢铁、石化等行业中，4-20mA一体化振动变送器被广泛应用于各种旋转机械的振动监测中。例如，在压缩机领域，它可以实时监测压缩机的振动状态，及时发现振动异常，预防设备故障的发生。同时，通过与PLC、DCS等系统的连接，还可以实现对压缩机运行状态的远程监控和调节，提高了生产线的自动化水平和运行效率。
综上所述，4-20mA一体化振动变送器在压缩机上的应用具有显著的优势和实际效果。它不仅能够实现对压缩机振动状态的远程监测和控制，提高生产效率和安全性，还能够降低故障率和维护成本，为企业的生产运营提供有力保障。
▊安 装 注 意 事 项
1. 安装方式
在选择传感器的安装时要慎重考虑到不同的安装方式可能对传感器的振幅和频率产生影响。传感器的安装方式有很多种：手持探针、胶粘、磁座、螺纹安装等。不同的安装方式产生不同的安装刚度，导致传感器的测量频率发生变化，刚度越高，测量频率越宽。因此在安装传感器时最好将传感器直接通过螺栓固定在被测物体上。
2.安装表面
传感器的底面光洁度达到＜10μm ，也希望用户对被测物体的表面打磨，提高光洁度及平整度，使被测物体安装表面粗糙度小于10μm 。清理传感器的底面与安装面，确保表面无异物。
3.螺栓连接方法
螺栓连接是最可靠的安装方式，首先在光洁平整的安装面上钻一个安装螺纹孔（孔深要比螺栓长）。其次为了保证上下端面有效接触，在结合面上最好涂上一层油脂，以增加接触刚度，这样可以保证整个传感器的底面能很好地与被测物体刚性接触。最后用扭力扳手将传感器安装到安装面上，安装的螺孔必须与表面垂直，安装力矩为2.5～5NM。
4.磁座安装方法
磁座安装时，由于磁座有强吸力，所以在安装时要特别注意。在安装时避免直接垂直吸附在安装面上，由于垂直吸附会产生大的瞬时冲击，可能会影响传感器的测试精度。正确的方法是在安装时要倾斜一定的角度安装。
▼使 用 范 围
