离心风机报警：基础刚度缺陷如何引发振动飙升？
来源：捷杰传感
发布时间：2025-04-29
阅读量：0
引言
离心风机是化肥厂生产的关键设备之一，其运行的连续性与安全性直接影响到整个产线的效率与稳定。然而，在实际运行过程中，离心风机常面临监测数据不连续、故障预测准确性不足、维护人员专业知识匮乏以及历史数据分析困难等痛点。这些问题不仅增加设备故障的风险，还可能导致生产中断，进而影响企业经济效益。
01、设备概况
设备类型：悬臂式离心风机
运行参数：转速约1000转/分
结构特点：悬臂式设计，电机通过联轴器驱动风机

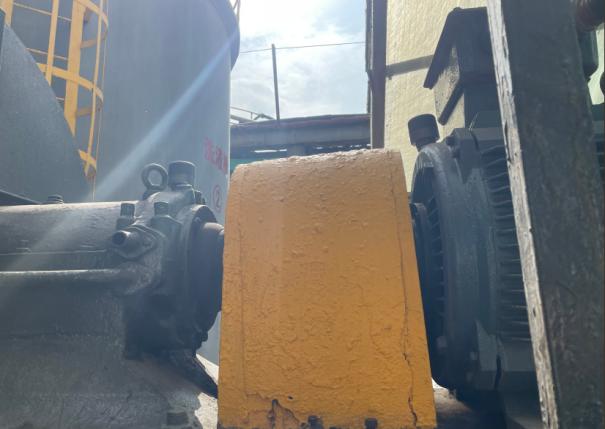

图1 设备照片及测点布置图

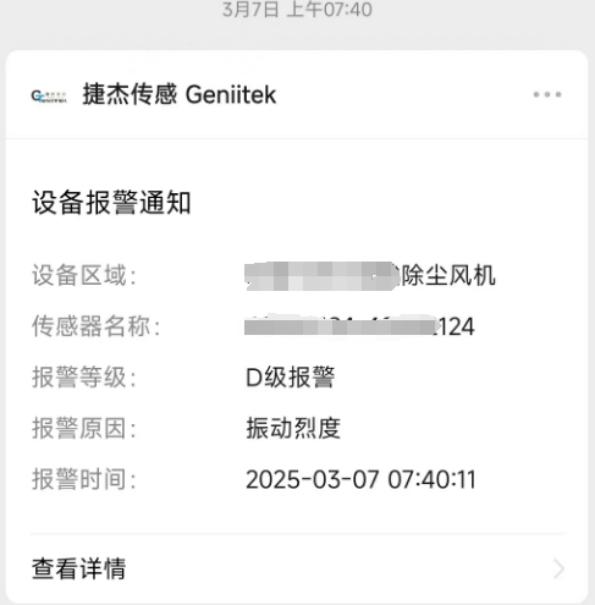

图2 公众号收到的报警信息
02、故障现象
1、报警发出：
- 捷杰传感工业设备智能云平台监测到风机传动侧振动烈度显著上升，水平与垂直方向幅值均超D区阈值（阈值由APEF算法动态计算生成）。
- 报警信息通过微信公众号实时推送，技术团队同步在微信群内预警。
2、数据分析
- 时域波形：速度信号近似正弦波，加速度无冲击特征，排除瞬时冲击故障。
- 频谱特征：主导频率为转频（1×RPM），无谐波成分，初步排除轴承磨损。
- 平台诊断：云平台算法判定故障原因为“基础刚度不足或转子失衡”，与人工复诊结论一致。

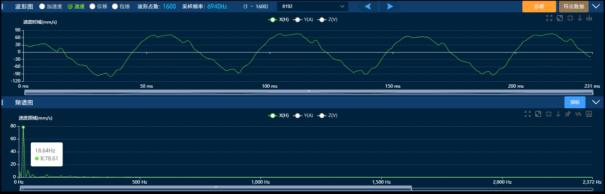

图3 时域图及频谱图

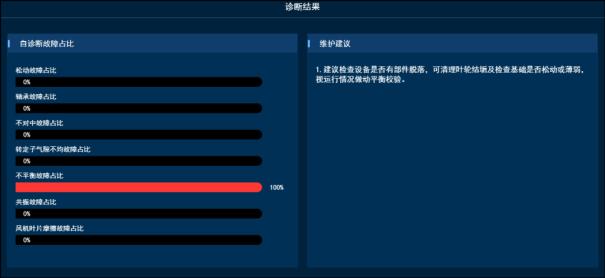

图4 平台自诊断结论
03、故障诊断与处理建议
1、核心结论：
振动异常主因系基础刚度不足（次要可能为叶轮失衡或积灰）。
2、排查步骤：
第一步：全面检查设备基础结构，重点排查支架焊缝开裂、地脚螺栓松动或混凝土基座沉降。
第二步：若基础无异常，则检查叶轮积灰情况并进行动平衡校准。
04、现场验证与修复
1、检查结果：
现场人员检查发现风机支架存在多处脱焊（与诊断结论高度吻合），基础连接强度显著下降。
2、修复措施：
- 立即停机，对脱焊部位进行补焊加固。
- 复检基础螺栓扭矩，确保连接紧固。

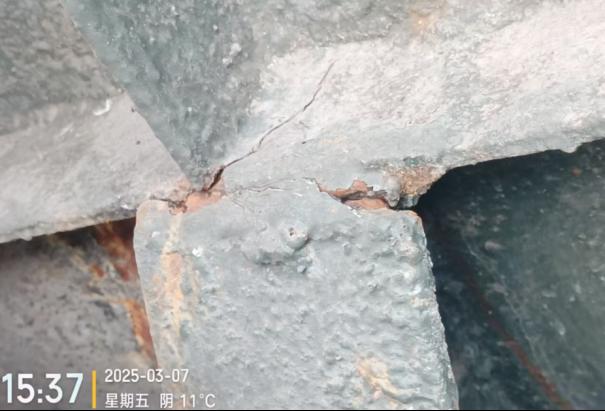

图5 支架脱焊现场照片（焊缝开裂清晰可见）
05、总结与建议
1、运维优化：
- 加强基础结构定期巡检，重点关注焊接点与螺栓状态。
- 利用云平台趋势分析功能，对振动数据实施动态阈值监控，提前预警潜在故障。
2、技术培训：
- 针对维护团队开展振动分析专项培训，提升故障快速诊断能力。
