光谱共焦传感器在活塞槽深槽宽测量中的应用

来源：立仪科技

作者：-

发布时间：2025-04-28

阅读量：16

01、项目需求

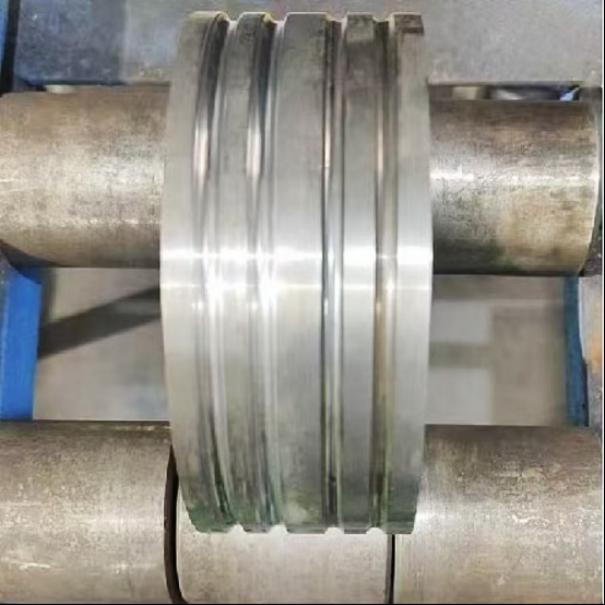

在活塞生产制造中，精确测量槽深和槽宽至关重要。然而，传统测量方法面临诸多难题。活塞槽结构复杂，深度有限，内部表面可能粗糙且存在不规则，常规量具难以精准测量；同时，活塞材质多样，反光特性各异，易干扰测量信号，且生产线上对快速检测的需求难以被传统方法满足。

02、解决方案

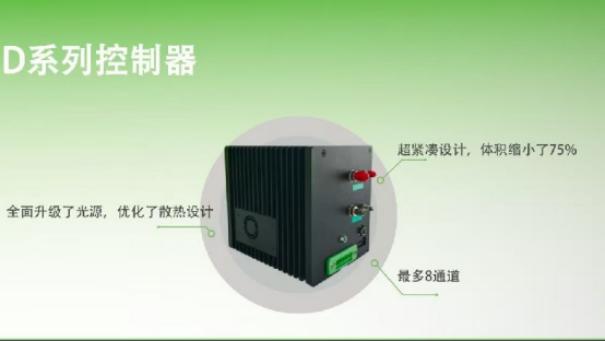

针对这项应用，我们选择立仪科技选择光谱共焦D系列控制器搭配D35A7侧头。D 系列控制器超紧凑设计，体积缩小 75%，便于集成。升级光源与优化散热，保障稳定运行。最多 8 通道，4KHz 采样频率，多种触发与丰富接口，适应不同工况。

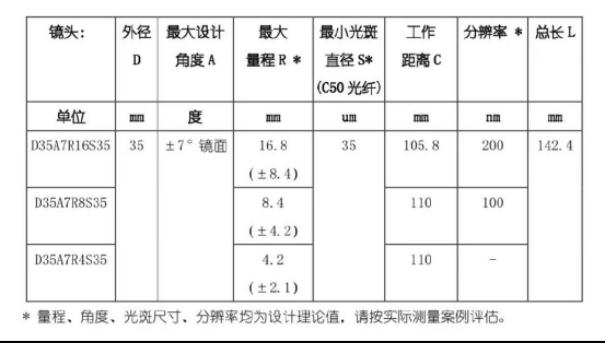

D35A7 侧头最大设计角度 ±7°，适应复杂表面。有着不同量程可选，最小光斑 35um，工作距离合适，分辨率高，可精准测量。

03、测试方式

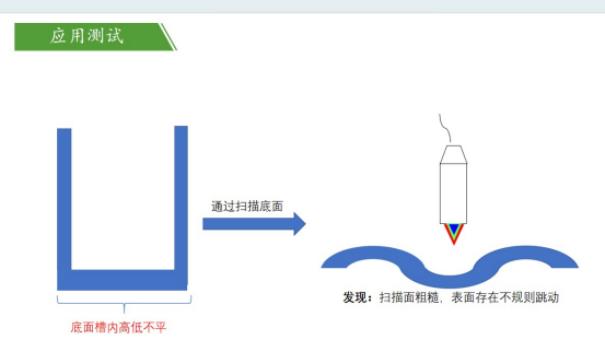

我们使用采用直线电机带动镜头扫描测量产品的槽深和槽宽，在应用测试中，扫描发现槽内底面高低不平、表面粗糙且有不规则跳动。通过位置扫描取平均值，可得到趋近准确的测量数据。

立仪光谱共焦传感器，凭借 D 系列控制器与 D35A7 侧头的出色性能，有效克服了活塞槽测量的痛点，以高精度、高效率的测量方式，为活塞生产质量把控提供了可靠保障，在制造业中具有广阔的应用前景。
