应用案例 | 三轴一体化振动变送器实时监测和预警水泵的振动状态

来源:熙源电子

作者:-

发布时间:2024-12-20

阅读量:4

一、工作原理

三轴一体化振动变送器的工作原理基于感应物体在特定轴向上的振动,当水泵沿X轴、Y轴或Z轴振动时,变送器内的感应元件能够精准地感知到这些振动产生的惯性力,并将其转换为电信号输出。这些电信号经过进一步处理,可以转换为标准的4~20mA电流信号,便于接入各类监控系统,实现数据的实时传输与预警。

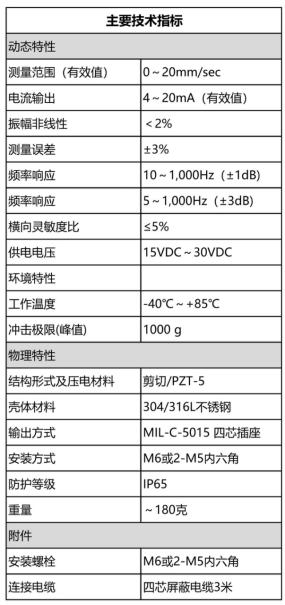

应用案例 | 三轴一体化振动变送器实时监测和预警水泵的振动状态1



二、应用优势

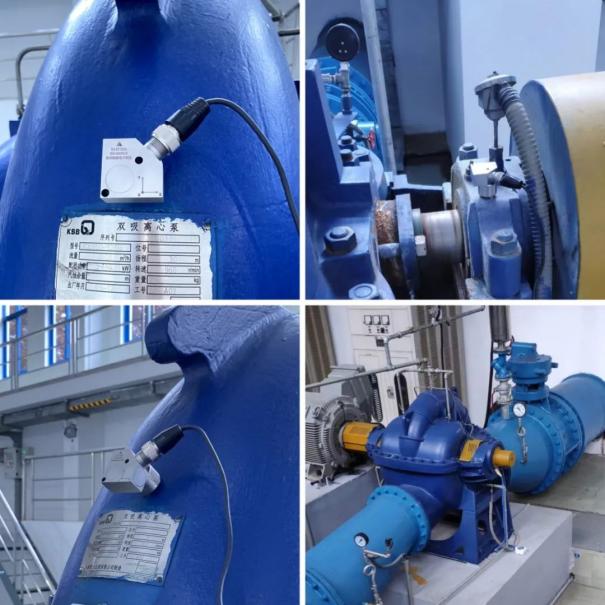

应用案例 | 三轴一体化振动变送器实时监测和预警水泵的振动状态2



三维监测:三轴一体化振动变送器能够同时捕捉水泵在X、Y、Z三个方向上的振动信息,相比传统单一维度的振动,其监测更为全面、准确。

高精度:通过与压电加速度的结合,以及内部嵌入的精密积分电路,三轴一体化振动变送器能够提供高精度的振动监测数据。

稳定性强:该设备能够在恶劣的环境温度(-40°C~+85°C)和高冲击极限(1000g)下保持稳定的工作状态,确保监测数据的准确性与可靠性。

易于接入:标准的4~20mA电流输出使得三轴一体化振动变送器能够轻松接入各类监控系统,实现数据的实时传输与预警。

应用案例 | 三轴一体化振动变送器实时监测和预警水泵的振动状态3



三、监测预警功能

在水泵上应用三轴一体化振动变送器,可以实现以下监测预警功能:

实时振动监测:通过持续监测水泵的振动情况,可以及时发现振动异常,为故障的早期发现提供可靠依据。

故障预警:当振动数据超过预设的阈值时,系统可以自动触发预警机制,通过声光报警、短信通知等方式提醒操作人员及时处理。



四、应用场景

三轴一体化振动变送器广泛应用于机械、发电、钢铁、冶金、化工、等多个工业领域的水泵振动监测中。无论是在工业生产线的关键水泵,还是在大型水利设施中的水泵机组,三轴一体化振动变送器都能够发挥其独特的监测预警作用。

综上所述,三轴一体化振动变送器在水泵上监测预警的应用具有显著的优势和广阔的应用前景。随着工业4.0时代的到来,该设备将成为企业实现高效、安全、智能生产的重要助力。



▊安 装 注 意 事 项

1. 安装方式

在选择传感器的安装时要慎重考虑到不同的安装方式可能对传感器的振幅和频率产生影响。传感器的安装方式有很多种:手持探针、胶粘、磁座、螺纹安装等。不同的安装方式产生不同的安装刚度,导致传感器的测量频率发生变化,刚度越高,测量频率越宽。因此在安装传感器时最好将传感器直接通过螺栓固定在被测物体上。



2.安装表面

传感器的底面光洁度达到<10μm ,也希望用户对被测物体的表面打磨,提高光洁度及平整度,使被测物体安装表面粗糙度小于10μm 。清理传感器的底面与安装面,确保表面无异物。



3.螺栓连接方法

螺栓连接是最可靠的安装方式,首先在光洁平整的安装面上钻一个安装螺纹孔(孔深要比螺栓长)。其次为了保证上下端面有效接触,在结合面上最好涂上一层油脂,以增加接触刚度,这样可以保证整个传感器的底面能很好地与被测物体刚性接触。最后用扭力扳手将传感器安装到安装面上,安装的螺孔必须与表面垂直,安装力矩为2.5~5NM。
