线性霍尔传感器AH603在低速电动汽车中的应用

来源：国芯思辰

发布时间：2024-09-13

在低速电动汽车的安全驾驶中，线性霍尔传感器起到了重要的作用。一般电动车采用的是无刷无齿电机，需要有自动改变电流方向的功能，以实现电动机的连续转动。

而霍尔元件可以感知转子相对于磁场的位置，把感应磁极的信号输入到控制器中，再由控制器输出电流，这样就完成无刷电机的换相。通过霍尔元件可以使控制器在恰当时间改变电流方向，所以电动车的霍尔线中传输的是控制信号。

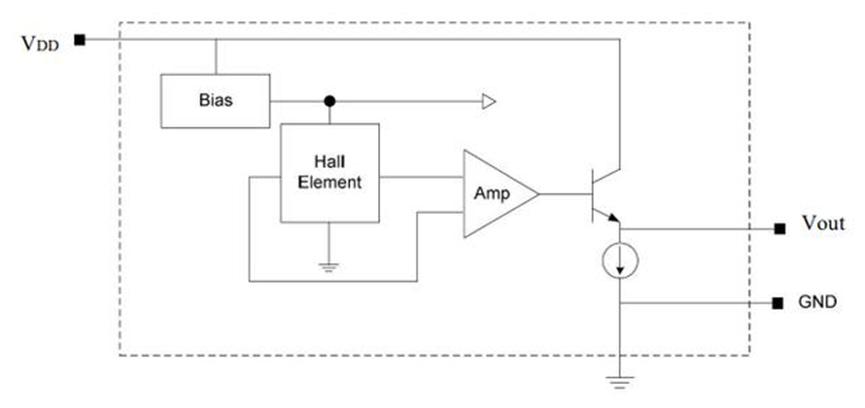

Alfa AH603是一款小型多功能经济型的线性霍尔传感器。工作原理是当磁场输入时，输出和输入量是成比例变化电压，静态输出电压大小由电源电压设定。该传感器具有低噪声输出，无需外部滤波的特点。可电气元件连接，无需缓冲。同时还包括精密电阻，以提供更好的温度稳定性和准确性。

该芯片的静态输出电压为电源电压的50％，灵敏度可达3.25mV/Gs。工作温度范围为-40°C～150°C，适用于消费类电子、工业和医疗环境。提供TO92S和SOT23-3L两种封装形式，且符合 RoHS标准。

AH603应用优势：

• 体积小

• 能耗低5mA 5VDC

• 电压范围为3VDC～12VDC

• 低噪声输出

• 工作温度范围为-40°C～150°C

• 对南极和北极磁场作出不同反应

• ESD性能可达±4kV

总结：AH603霍尔电流传感器因其众多特征，通过对大电流进行精确的检测和控制，保证了低速车变频器安全可靠的运行，使变频器在正常输出的同时，能对异常状况及时处理。
