瑞萨推出ASi-5多传感器平台，可单个3.3V或5V输入电源，实现数据快速评估和计算

来源：Renesas

作者：-

发布时间：2022-4-4

阅读量：5

瑞萨电子（RENESAS）推出了ASi-5多传感器平台。客户通常希望在他们的实验室里通过几个传感器快速评估ASi-5。ASi-5板虽已存在，但缺少传感器，因此需要专用I/F来连接到适当的传感器。

他们通常还需要分离处理并卸载其主机MCU，因此通常需要由传感器板上的专用MCU对传感器数据进行预评估。此外，通常还需要3.3V或5V的电源。

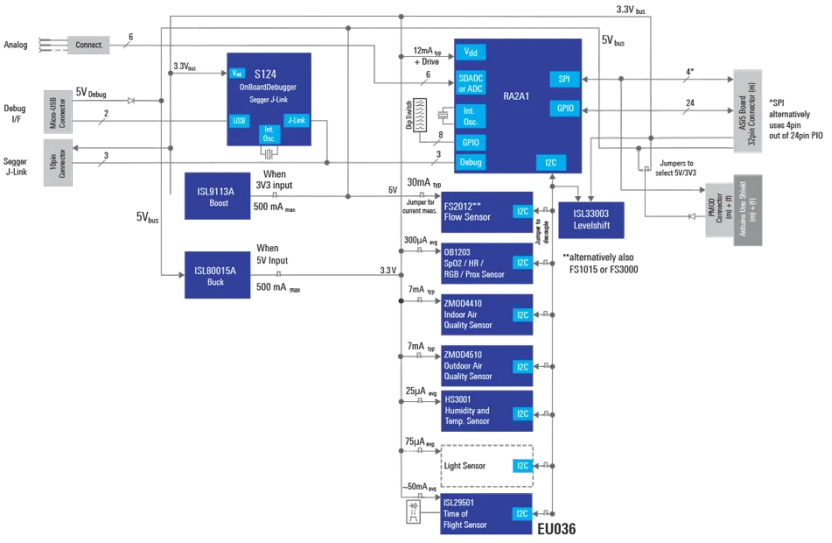

此设计在单一PCB上集成了多个传感器、接口、用于传感器数据预评估的专用MCU以及电源。



系统优势



 一块板上有多个传感器，用于快速评估



○ 通过DIP开关或软件选择传感器

○ 附加的模拟输入



RA2A1 MCU集成了强大、丰富的模拟功能，用于传感器数据预评估/计算



○ 适用于现有ASi-5板的I/F



○ 8-/16-/24位并行输出，用于简单的ASi-5



   从机



○ 适用于复杂ASi-5从机的SPI



○ 额外的PMOD I/F也可连接到大多数瑞萨

   MCU板



单个3.3V或5V输入，内部产生附加电源轨（3.3V+5V）





瑞萨推出ASi-5多传感器平台，可单个3.3V或5V输入电源，实现数据快速评估和计算1




相关评估和套件

ASi-5 评估板的多传感器网络

EU036-MULTISENSEVZ概念验证板展示了通过ASi-5快速读取来自众多传感器的数据，并将数据快速写入其他微控制器单元的能力。电路板上支持的传感器可测量空气或液体流速、相对湿度、温度、室内或室外空气质量、距离、SpO2/心率或客户自己的模拟传感器。EU036-MULTISENSEVZ的辅助材料包括原理图、BOM和大量演示软件。使用您最喜爱的瑞萨MCU和/或ASi-5总线快速启动多传感器开发！



瑞萨推出ASi-5多传感器平台，可单个3.3V或5V输入电源，实现数据快速评估和计算2


轻松连接到现有的ASi-5从板和大多数瑞萨微控制器





板载6个传感器，带连接其他传感器选件的接头





PMOD、Arduino和ASi-5专用接口





集成Segger J-Link®板载调试器





只需1根USB电缆即可调试和供电
