JHM110系列汽车级传感器信号调理芯片

来源：感算

作者：感算

发布时间：2024-06-14

1.方案简介

JHM110X是一款针对差分电阻桥式或半桥式传感器信号设计的高精度模数转换器，可通过单线接口提供数字或模拟的测量输出信号，为传感器提供便捷、准确的测量结果。

JHM110X 还带有 12-bit 的 DAC 和输出缓冲器，可以方便地输出与传感器差分输入成比例线性关系的模拟信号。在外接一个场效应品体管组成稳压电路后，JHM110X可直接在最高达30V的电源电压工作，方便地满足许多工业控制应用的需求。

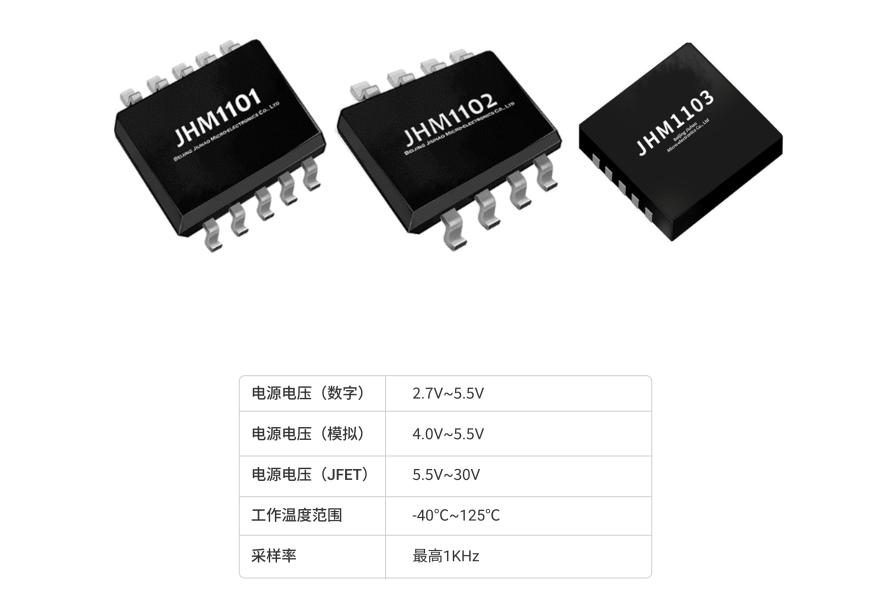

2.产品参数

n 高准确度：数字输出时可达±0.1%FSO@-25~85℃；±0.25%FSO@-40~125℃

n 多输出方式：单线数字输出、轨到轨模拟电压输出、0~1V 模拟电压和 PWM 输出

n 模拟前置放大器且有可编程的4档增益，允许<1mV/v的传感器信号输入，可修正较大的学点偏差

n 模拟电压输出带有最高电压和最低电压的限制功能

n 内置温度传感电路，也可使用外置的温度传感元件

n 两级 ADC 结构，14-bit 的转换精度，采样率最高可达 1kHz

n 消耗的电流取决于具体的设置，最高更新速率时平均电流为1.5mA

3.产品优势

OTP存储器，存储器只能烧写一次。烧写OTP时VPP脚需要7.5V供电电压，可以采用四线和三线两种校准方式，校准后VPP管脚悬空。中间数据可以无限次写在寄存器中，方便调试。OTP存储器制作工艺和其它类型存储器制作工艺相比更加成熟、低成本，需要编程电压才可改变OTP存储器中的数据，所以和其它类型芯片相比数据存储更加可靠，并且工艺完善，校准方便，适合大批量生产。

l 高性价比

1）高精度放大和数模转换：内部集成了14bit ADC和12bit DAC,通过数字处理器可完成对传感器信号的偏移、灵敏度、温漂和非线性进行最高二阶补偿，采样率最高达1kHz。

2）四种输出：轨到轨模拟电压输出、0~1V模拟电压；单线数字输出和PWM信号输出。

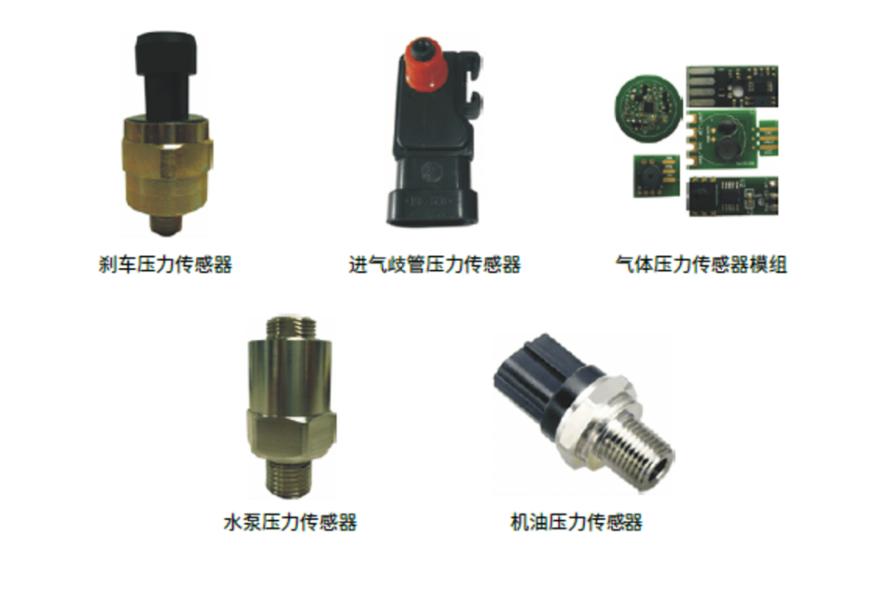

3）宽温度范围：-40~150℃ 汽车级工作温区及高可靠性，适用于汽车传感器及对传感器稳定性有苛刻要求的应用。

l 高易用性

成熟批量校准套件，最少采集两点数据即可完成传感器校准。可为客户提供自动校准系统定制服务，适合大规模自动化生产，提高生产效率。

l 高稳定性

超过千万片应用经验，国内外众多知名企业自动化规模化大批量生产案例、丰富的参考设计资源及本地化的技术支持。客户实测的与国内外同类产品对比优势。
