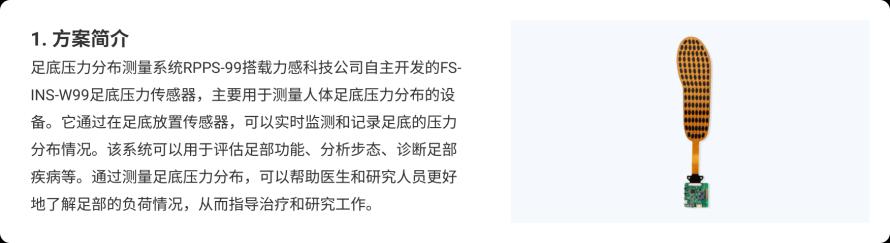

足底压力分布测量系统RPPS-99方案
来源：感算
发布时间：2024-3-18
阅读量：24
2. 足底压力分布测量系统RPPS-99特点
·优秀的力度感应
·响应速度快
·耐久性寿命长
·合理的人体足部力学设计
·可定制化设计

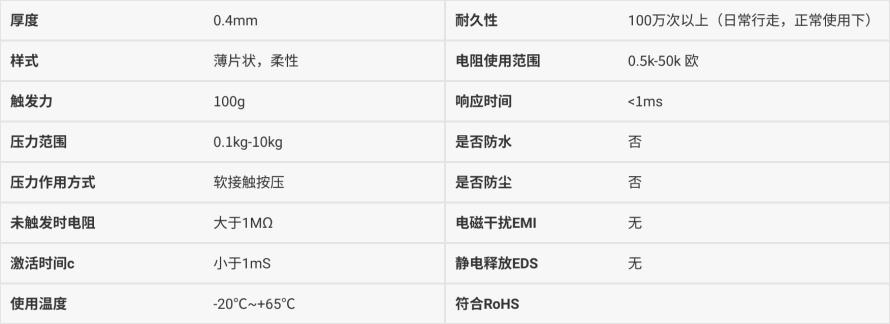

3. 主要技术数据

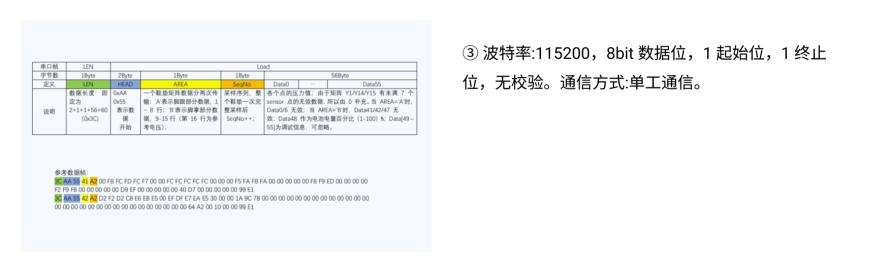

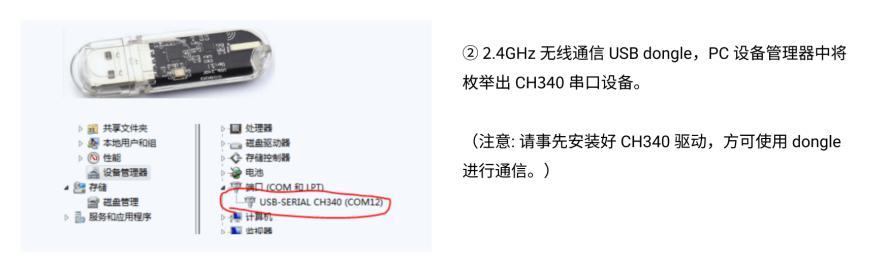

4. 通信协议

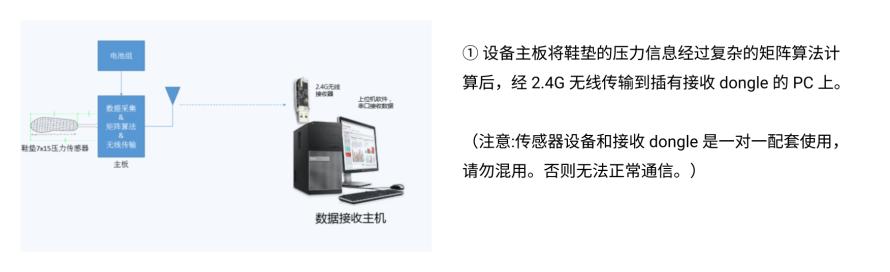

① 设备主板将鞋垫的压力信息经过复杂的矩阵算法计算后，经 2.4G 无线传输到插有接收 dongle 的 PC 上。如下图所示：
（注意:传感器设备和接收 dongle 是一对一配套使用，请勿混用。否则无法正常通信。）
5. FS-INS-W99足底压力传感器介绍

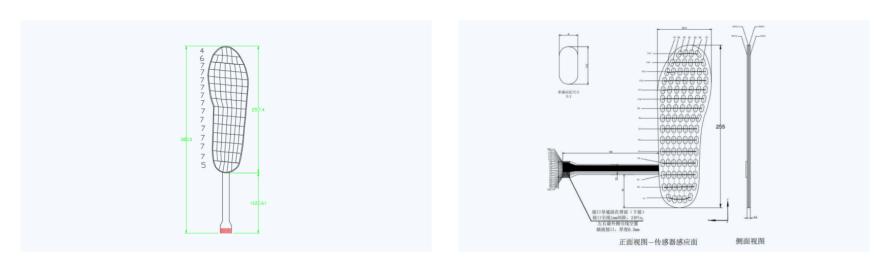

FS-INS-W99足底压力传感器是拥有 99 个相互独立感应区,采用15行7列感应区布局,共计 22条接口引线,接口引线采用1mm间距、22Pin、0.3mm 厚度的插拔接口。感应区的输出电阻随外部压力的变化而发生相应变化的柔性薄膜压力传感器。结构尺寸图如下：

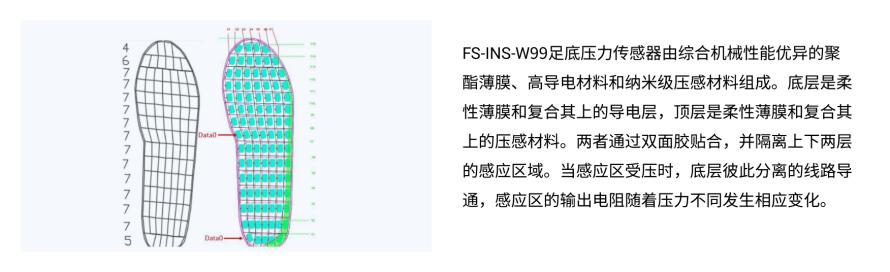

传感器的数据对应说明图如下：
6. 典型应用(智能鞋垫)
足底压力分布测量系统RPPS-99广泛应用于医疗、康复、运动科学等领域，可以帮助医生、康复师和运动科学研究人员进行足底压力分布的评估和分析。如果您对这款产品感兴趣的话，可以随时联系我们，我们将竭诚为您服务。
