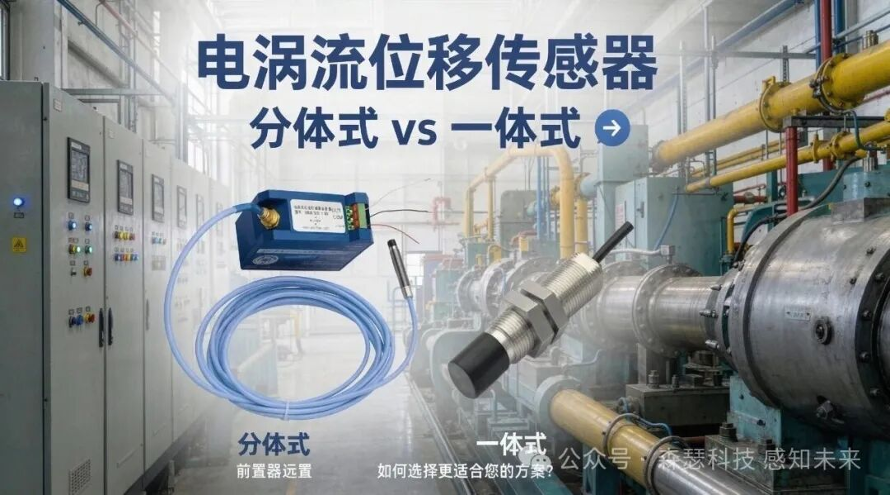

一体式电涡流位移传感器和分体式有什么区别？

◎ 一、先搞懂原理：电涡流位移传感器是怎么工作的？

要理解一体式和分体式的区别，首先得明白电涡流位移传感器的基本工作原理。

核心原理是电涡流效应（依据法拉第电磁感应定律和楛次定律）。传感器探头内部有一个高频振荡线圈，当线圈中通入高频交变电流（通常为1MHz左右）时，会在探头前方产生一个高频交变磁场。当金属导体靠近这个磁场时，导体表面会感应出闭合的环形电流——即电涡流。这些电涡流反过来会产生一个与原磁场方向相反的磁场，从而改变线圈的等效阻抗。

关键点在于：线圈阻抗的变化量与被测金属表面到探头端面的距离成单值函数关系。通过前置器电路对阻抗变化进行解调、线性化处理，就能输出一个与位移成正比的直流电压信号（如-24V~+24V、0~10V或4~20mA等），实现非接触式位移测量。

◎ 二、什么是分体式电涡流位移传感器？

分体式（也称“传统配置”）是电涡流位移传感器最经典、应用最广泛的结构形式。它将整个测量系统拆分为三个独立部件：

• 仅保留高频感应线圈，负责产生磁场并感应电涡流。探头本体体极小，可通过螺纹安装在轴承座等狭小空间内。探头（Probe）：

• 连接探头与前置器的高频同轴电缆，通常有5米和9米两种标准系统长度，可选配不锈钢凸装以保护电缆。延伸电缆（Extension Cable）：

• 集中完成高频激励、阻抗解调、信号线性化及输出接口处理。前置器一般安装在远离测量点的安全位置（如控制柜内），支持底板安装或DIN导轨安装。前置器（Proximity Oscillator/Demodulator）：

● 分体式的核心优势

1. 环境适应性极强：探头可耍受-50℃~+175℃的宽温范围，前置器则可安装在常温环境中，两者通过电缆分离，系统可靠性大幅提升。

2. 灵活性强：探头直径有φ5、φ8、φ11、φ25、φ50等多种规格可选，电缆长度可定制，能适应汽轮机、压缩机等大型设备的复杂安装需求。

3. 维护成本低：探头损坏只需更换探头本身，前置器可继续使用，维修费用远低于整体更换。

4. 抗干扰设计成熟：分体式系统经过数十年工业验证，在强电磁场环境下表现稳定可靠。

● 分体式的不足之处

• 安装调试相对复杂，需要分别固定探头、布线、连接前置器，并进行系统联调。

• 长电缆传输可能引入电磁干扰，需使用屏蔽电缆并规范布线。

• 占用空间较大，不适合极度紧凑的设备。

◎ 三、什么是一体式电涡流位移传感器？

一体式（也称“集成式”）是近年来随着贴片工艺和微封装技术发展起来的新型结构。它采用表面贴装（SMT）微型封装技术，将原本独立的前置器电路微型化后，直接集成封装在探头壳体内——通常是标准的M18（对应φ8探头）或M30（对应φ11探头）带螺纹的金属外壳中。

简单来说，一体式传感器=探头 + 前置器 + 信号调理电路，全部集成在一个小巧的探头壳体内。由于涡流测量回路的所有元件都封装在探头内部，不再需要高频同轴电缆和独立的前置器，信号输出线可以采用普通电缆，传输距离可达百米以上。

● 一体式的核心优势

1. 安装极简：探头拨进去、接上电源和信号线即可工作，单人即可完成安装，大幅降低安装成本和时间。

2. 信号传输路径短：测量回路全部在探头内部完成，减少了电缆引入的电磁干扰风险，信号稳定性更高。

3. 结构紧凑：无需额外的前置器和专用高频电缆，整体体积大幅缩小，适合空间受限的场景。

4. 无中间接头：一体化封装消除了连接器接触不良、受潮氧化等故障隐患，提高了系统长期可靠性。

● 一体式的不足之处

• 工作温度范围较窄：由于电子元件与探头集成在一起，通常工作温度范围为-25℃~+85℃，难以承受高温环境。

• 高温/强振动环境下整体受损风险更高：电子元件紧邻测量点，长期在极端工况下容易老化失效。

• 损坏时需整体更换，维修成本高于分体式的模块化更换。

• 防护等级受限：受整体结构限制，通常难以达到分体式探头可实现的IP67甚至IP69K防护水平。

◎ 四、核心差异对比一览表

◎ 五、典型应用场景对比

● 分体式更适合的场景

• 高温环境：如汽轮机、燃气轮机的轴振动监测，探头需耐受150℃以上的高温。

• 大型旋转机械：如水轮机、鼓风机、齿轮箱、大型冷却泱等，设备体积大、测点多，分体式便于集中布线和管理。

• 强振动/强冲击环境：前置器远离振动源，仅探头承受振动，系统寿命更长。

• 需要频繁更换探头的场合：如不同靶材（钢/铝/铜）切换、不同量程需求，分体式拔插更换更便捷。

● 一体式更适合的场景

• 空间紧凑的设备：如小型电机、精密仪器、半导体制造设备，安装空间极其有限。

• 短距离测量：量程需求在几毫米以内，对温度要求不高的常规工业测量。

• 快速部署需求：如产线品质管控、实验室测试，希望尽量减少安装调试时间。

• 改造项目：原有设备没有预留前置器安装位置和布线通道，一体式只需一个安装孔即可完成升级。

◎ 六、选型决策指南

选型时，建议从以下四个维度逐一评估：

1. 看温度：被测点温度超过85℃？选分体式。常温环境？一体式完全够用。

2. 看空间：安装空间极度受限，连前置器都放不下？选一体式。空间充裕且需集中管理？选分体式。

3. 看维护性：设备关键、停机成本高、需要快速更换？分体式的模块化优势明显。

4. 看预算：一体式单件成本可能更低，但损坏需整体更换；分体式初期投入略高，但长期维护更经济。需综合全生命周期成本评估。

◎ 七、行业趋势展望

随着SMT贴片工艺和微封装技术的持续进步，一体式电涡流传感器的性能正在不断提升。部分厂商已推出工作温度可达120℃的一体化产品，并在抗振性、防护等级方面取得突破。同时，分体式系统也在向更小型化、更智能化的方向演进——内置温度补偿、自诊断功能、数字通信接口等正成为新标配。

未来，两种结构将长期共存、互补发展：一体式凭借安装便利性和成本优势，在中低端和紧凑型市场持续扩大份额；分体式则凭借极致的可靠性和环境适应性，牢牢占据高端重型装备和极端工况市场。

◎ 结语

一体式和分体式电涡流位移传感器的本质区别，在于“前置器在哪里”——分体式将它放在远处，换来极致的可靠性和灵活性；一体式将它塞进探头，换来极致的紧凑和便捷。理解了这个核心差异，选型就不再困难。
