AI数据中心光路交换新战场：MEMS成为OCS商业化的关键引擎

当人工智能（AI）大语言模型的训练规模从数百颗GPU扩展至数万颗计算加速器时，决定集群效率的关键因素不再是单颗芯片的峰值算力，而是数千颗芯片能否像一个统一整体一样高效协同工作。在此背景下，一种名为“光路交换（Optical Circuit Switch，OCS）”的新技术正从通信领域渗透至半导体产业的核心地带，光路交换技术的关键组件——MEMS微镜正成为决定光路交换技术能否真正落地AI数据中心的新战场。

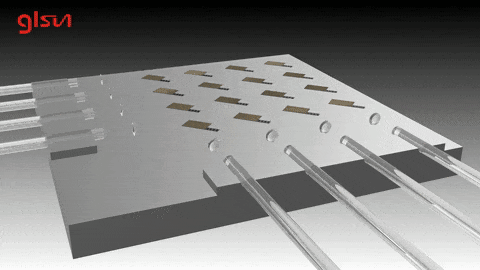

基于MEMS微镜的光路交换技术

过去几年，业界对AI硬件的关注高度集中在GPU、高带宽内存（HBM）、先进封装及高速光模块方面。然而，当传统的电分组交换机（EPS）处理大模型训练中常见的那种周期性、大流量且可预测的流量模式时，其“逐包解析、排队与转发”的运作机制会带来巨大的功耗、延迟及成本压力。光路交换机的出现正是为了解决这一痛点。

光路交换机的核心逻辑更像是一个铁路调度系统，而非传统的邮局。它不会拆开数据包检查内容，而是通过控制MEMS微镜阵列，在输入端口与输出端口之间建立透明的物理光通路。针对AI训练中频繁发生的梯度同步和参数更新等集合通信任务，光路交换机允许光信号直接传输至目的地，无需经历多次“光-电-光”转换。这种作为“可编程物理光连接层”的角色，使其成为AI数据中心内部的“光速立交桥”。

光路交换机带来的直接效益体现在三个维度。首先是低功耗：其数据通路主要涉及光路重定向，从而省去了传统交换芯片在数据包处理及SerDes（串行器/解串器）环节的能耗。其次是低延迟：通过减少中间处理层级，它缓解了同步通信中因单节点延迟而引发的全局等待问题。第三是跨代复用能力：由于光路交换机对传输速率和协议透明，只要满足光链路预算要求，该设备便有望跨越从400G到800G甚至1.6T的代际升级，从而延长基础设施的生命周期。

从网络架构的角度来看，光路交换机正在改变数据中心传统的Clos网络架构。以往，服务器必须经由ToR（机架顶交换机）、Leaf（叶交换机）和Spine（脊交换机）层逐级互连——规模越大，所需的层级也就越多。随着光路交换机的引入，该系统可在特定场景下替代Spine层，或在GPU机架间建立动态直连光路，从而将物理拓扑从固定的线缆连接转变为软件定义的资源配置。以谷歌（Google）的TPU v4 SuperPOD为例，其包含64个机架和4096颗TPU芯片：在机柜内部采用电互连实现超高密度连接，在机柜之间则结合光模块与光路交换机实现灵活重构，形成了“电互连负责短距离、光互连负责中长距离、光路交换机负责动态重构”的典型网络架构。

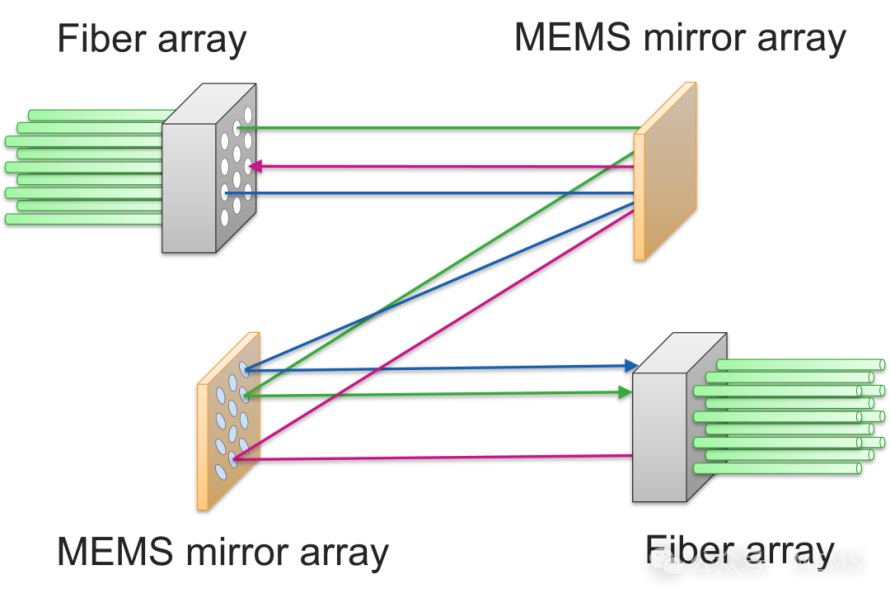

据麦姆斯咨询介绍，在多种光路交换（OCS）技术路线中，3D MEMS自由空间光路交换方案凭借其高端口密度、低插入损耗和协议透明等优势，已成为最受瞩目的主流技术路线。其核心MEMS光学核心（MEMS Optical Core）——集成了MEMS微镜阵列、光纤准直器阵列、透镜阵列及闭环校准系统，堪称整个光路交换系统的“光引擎”。

然而，从实验室原型走向数据中心的大规模部署，MEMS光学核心面临着严峻的工程挑战。

首要挑战在于光损耗控制。插入损耗每增加1dB，都会压缩光模块的链路预算，迫使客户使用功率更高、成本更昂贵的光模块。真正的难点不在于实现单一的最优光路，而在于确保数百个端口及数万种连接组合在所有连接状态下均能保持低插入损耗。其次是回波损耗控制：高速PAM4信号对反射极为敏感，过强的“光回波”会严重恶化信噪比和误码率。

环境适应性是另一大考验。温度变化会导致MEMS微镜、光纤准直器及封装材料发生微小形变，进而可能引起光斑偏离目标光纤。这就要求光路交换组件具备卓越的热漂移控制与闭环校准能力，利用监控光路和算法实时修正MEMS微镜偏转角度，以确保数据中心长期运行期间的稳定性。此外，亚微米级的自动化组装、校准及批量测试能力，也是决定产品能否从手工原型转向规模化量产的关键因素。

从产业链分工来看，光路交换市场的爆发为具备MEMS、精密光学及自动化组装与校准能力的企业开辟了新赛道。对于新进入者而言，直接挑战整机系统将在操作接口和生态适配方面面临极高的门槛。因此，优先切入价值最集中、技术壁垒最高的MEMS光学核心这一关键模块，随后寻求融入网络设备制造商或云服务商的自研平台，被视为一条更为务实的路径。当前，中国光路交换产业链备受关注，但评估一家企业是否具备商业化潜力，需考察若干硬性指标：端口规模能否达到64×64甚至128×128以上；全连接插入损耗的P95、P99及最差情况数值是否符合系统可用性要求；能否接入真实的400G/800G链路以验证误码率及FEC（前向纠错）裕量；以及是否具备自动化组装、校准能力及长期可靠性数据。

AI数据中心的竞争正从单一芯片性能转向系统级效率。GPU与HBM解决了“算得快”的问题，光模块解决了“传得快”的问题，而光路交换则解决了“如何更智能地组织算力资源”的问题。光路交换机宛如数据中心内部的“光速立交桥”，使高带宽流量能够绕过拥堵的电交换层，并支持根据任务需求动态重组算力资源。

对于半导体行业而言，光路交换（OCS）开辟了一条跨学科赛道，涵盖MEMS、精密光学、光通信封装及系统软件等领域。未来真正具有价值的企业，未必是最初提出这一概念的先行者，而是那些具备硬核实力的厂商——即能够实现MEMS光学核心（MEMS Optical Core）低损耗、低反射、低热漂移、可校准、可量产及易维护特性的企业。
