氢氟酸相关的腐蚀性-感算商城

氢氟酸（HF）是氟化工产业链的核心原料，广泛应用于半导体清洗、湿法冶金、氟化物合成及玻璃蚀刻等领域。与普通强酸不同，HF的腐蚀性源于H⁺的酸性与F⁻的强配位性协同作用，即使低浓度也能引发严重的局部腐蚀；而氟盐溶液（如NaF、NH₄F）在特定pH条件下会水解生成HF，间接导致材料劣化。

1. 腐蚀核心机制

HF的腐蚀行为随浓度、温度呈现显著差异，核心机制可分为三类：

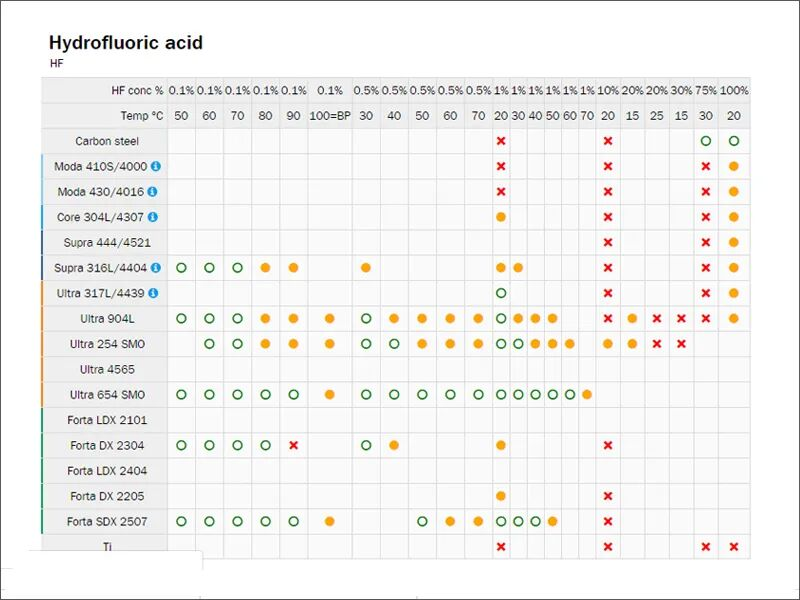

·稀HF（浓度<20%）：F⁻与金属表面钝化膜（如Fe₂O₃、Al₂O₃）形成可溶性络合物（如[FeF₆]³⁻、[AlF₆]³⁻），破坏钝化层后H⁺持续腐蚀基体金属，表现为均匀腐蚀或点蚀；

·浓HF（浓度>50%）：HF分子以氢键聚合为(HF)ₙ形式，氧化性增强，可与铜、镍等非钝化金属反应生成氟化物保护膜（如CuF₂、NiF₂），但对玻璃、陶瓷等非金属材料的腐蚀速率急剧上升；

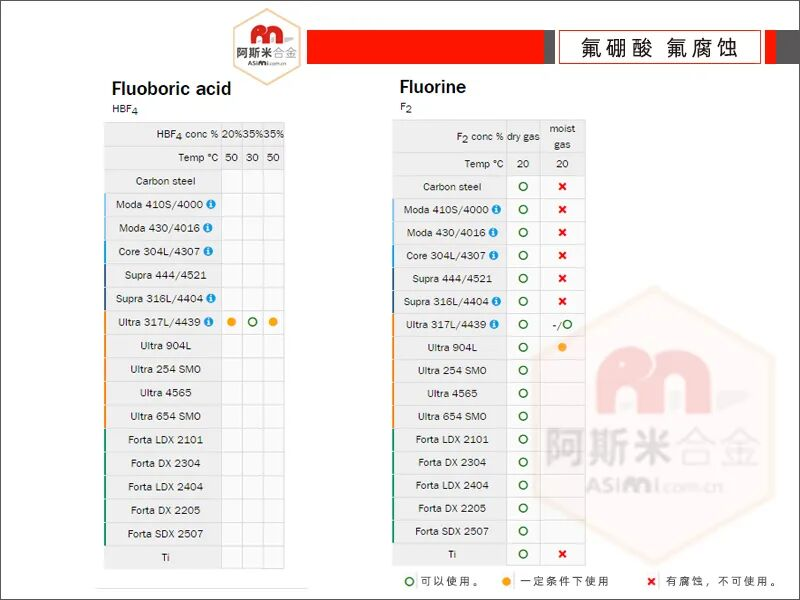

·高温HF（>80℃）：HF部分分解为F₂和H₂，强氧化性加剧腐蚀，同时F⁻的络合作用增强，即使钝化型金属（如钛）也会发生严重腐蚀。

非金属腐蚀特殊机制：HF与SiO₂基材料（玻璃、混凝土）反应生成挥发性SiF₄，导致材料溶解。

2. 典型材料腐蚀速率数据（来源：《腐蚀数据与选材手册》

3. 常见氟盐的腐蚀行为

·氟化钠（NaF）：中性溶液中对金属腐蚀极弱（碳钢腐蚀速率<0.05mm/年），但pH<5时水解生成HF，腐蚀速率升至0.5~1.2mm/年；

·氟化铵（NH₄F）：水溶液呈弱酸性（pH≈5.5），水解产生的HF会与铝合金反应生成[AlF₆]³⁻，导致点蚀（腐蚀速率>0.8mm/年）；

·氟铝酸钠（Na₃AlF₆）：高温熔融态（>1000℃）下对碳钢、不锈钢均有强腐蚀性，需采用铬镍合金或陶瓷衬里。

4. 氟盐对混凝土的腐蚀

氟盐与水泥水化产物Ca(OH)₂反应生成CaF₂，进一步与铝酸三钙反应生成钙氟铝酸盐（3CaO·Al₂O₃·CaF₂·10H₂O），体积膨胀2~3倍，导致混凝土开裂。根据GB/T 50476-2008，地下水中F⁻浓度>300mg/L时，混凝土需采用抗氟侵蚀配方（如添加粉煤灰掺量≥40%）。

5. HF与其他酸的混合体系

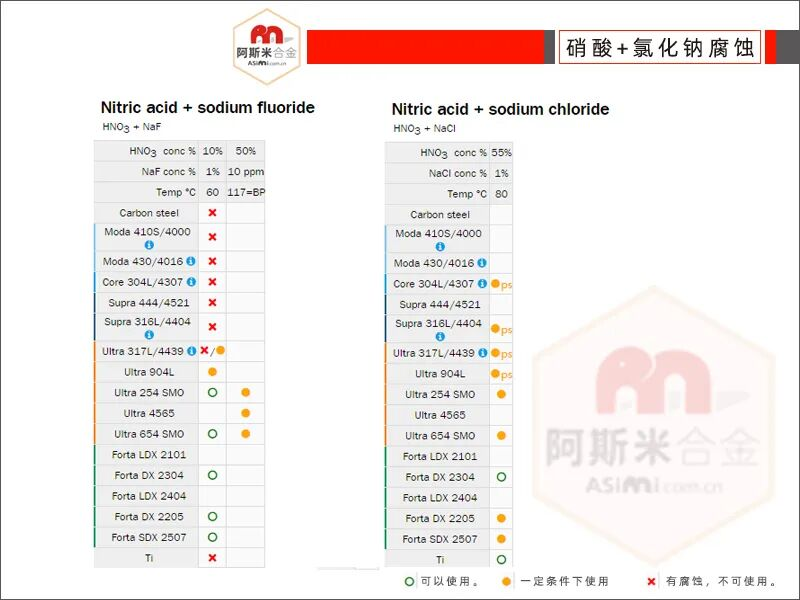

·HF+H₂SO₄：用于半导体晶圆清洗，H₂SO₄提升体系酸性，F⁻破坏硅片表面氧化层，316L不锈钢在该体系中腐蚀速率是纯HF的2~3倍，需采用蒙乃尔合金或PTFE衬里；

·HF+HNO₃：用于钛合金蚀刻，HNO₃作为氧化剂促进钛钝化，但高浓度下HF的络合作用占主导，腐蚀速率随HF浓度升高呈指数增长。

6. 氟盐与Cl⁻的协同腐蚀

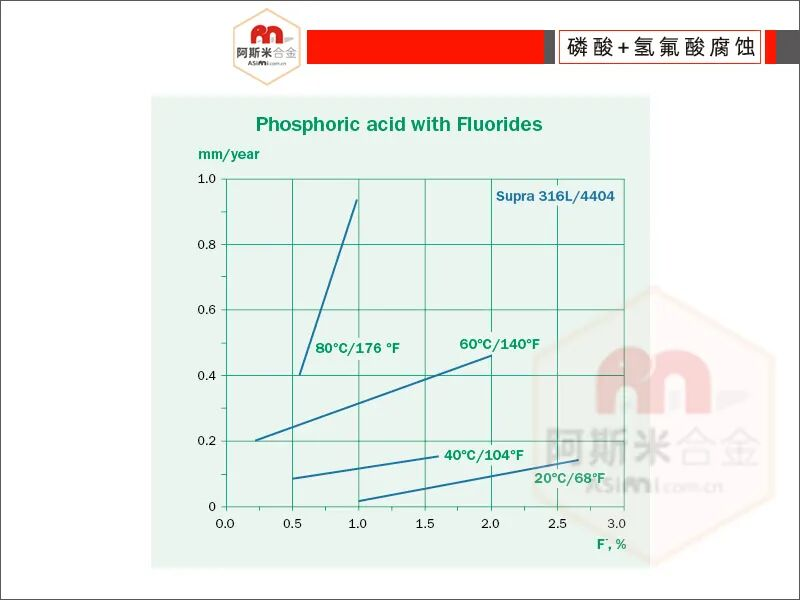

含F⁻和Cl⁻的溶液会加速不锈钢缝隙腐蚀，F⁻破坏钝化膜，Cl⁻侵入缝隙形成酸性环境。例如，304不锈钢在0.1mol/L NaF+0.1mol/L NaCl溶液中，缝隙腐蚀速率是单一NaF溶液的4~6倍。

一、耐氟腐蚀材料选择

1. 按工况分类推荐
