一文搞懂MEMS中的建模与仿真软件设计

在MEMS器件设计中，建模与仿真不是“辅助环节”，而是决定设计能否成立的核心步骤。是否选对建模方式，是否用对仿真工具，直接影响器件性能、研发周期和成本控制，也决定了设计方案能否顺利走向制造。

面对种类繁多的MEMS仿真软件，很多工程师都会遇到同一个问题：功能看起来都差不多，但真正做项目时，差距却非常明显。

本文不做泛泛的工具罗列，而是围绕MEMS设计的真实需求，系统梳理建模方式、仿真流程、主流软件能力边界，以及选型时真正需要关注的关键因素，帮助你在复杂工具体系中做出更理性的判断。

MEMS器件往往同时涉及机械、电学、热学甚至流体等多种物理效应。设计流程通常包括目标定义、结构设计、优化、制造和测试。其中，建模与仿真贯穿优化全过程。

在进入制造阶段之前，设计方案必须通过仿真验证其可行性。设计人员通过构建模型、反复试错和参数调整，使器件性能逐步逼近设计目标，最终再进入制造环节。这一过程可以显著减少实体样机数量，从而节省大量时间和成本。

正因如此，仿真能力的强弱，往往决定了一个MEMS项目推进的速度和成功率。

从方法上看，MEMS建模主要分为理论建模和数值建模。

理论建模依赖一种或多种物理理论进行推导，优点是变量可控、计算效率高，适合结构简单、物理场单一的设计场景。但当器件结构复杂，几何形态不规则，或涉及多物理场耦合时，理论建模往往难以继续。

数值建模是目前MEMS设计中应用最广泛的方式。其中，有限元分析（FEA）是最常用的方法。通过有限元分析，可以对复杂几何结构、边界条件和多物理场问题进行建模，模拟器件在真实工作环境下的行为。

有限元分析的引入，使得MEMS设计不再依赖大量物理原型，大幅降低了研发成本。

有限元分析在MEMS仿真中具有不可替代的作用，但在使用过程中也需要保持足够理性。

不同有限元工具在算法实现上存在差异，即使模型相同，结果也可能不完全一致。边界条件设置、网格划分方式等因素，也会显著影响仿真输出。

此外，有限元仿真对计算资源要求较高。几何结构越复杂，多物理场耦合越多，网格越精细，仿真时间和硬件需求就越高。

理解这些限制，有助于设计人员在仿真结果解读和工具选择时保持合理预期。

从流程上看，MEMS仿真通常分为三个阶段。

第一阶段是预处理。主要包括几何结构创建、材料选择、边界条件定义和网格划分。大多数MEMS软件都提供完整的预处理功能，同时也支持从外部软件导入模型。

第二阶段是分析阶段。在这一阶段，设计人员施加载荷和约束条件，并对模型进行求解。

第三阶段是后处理。仿真结果以多种形式输出，例如位移、应力分布、变形云图、数据表格或动画。由于MEMS器件通常需要与集成电路协同工作，仿真结果往往还需要导入其他软件进行系统级分析。

• ANSYS

ANSYS是一款覆盖产品全生命周期的工程仿真软件，在结构、热学、流体和声学分析方面能力突出。它支持线性和非线性分析，并可模拟多种耦合场行为。

在MEMS设计中，ANSYS适合用于结构可靠性分析、复杂载荷条件仿真，以及对非线性问题较为敏感的场景。其工作流程清晰，应用范围广泛，在科研和工业界都有大量用户。

• Intellisuite

Intellisuite是一套端到端的MEMS工艺与仿真平台，支持自上而下和自下而上的设计方式。设计、仿真、制造和测试环节均可在同一平台内完成。

其优势在于工艺仿真和虚拟制造能力，支持设计规则检查，并具备较强的流程一致性，适合对制造过程要求较高的MEMS项目。

• COMSOL

COMSOL是一款多领域通用仿真软件，在多物理场耦合方面表现突出。其材料库丰富，支持用户自定义材料和方程，并可与多种外部软件接口协同使用。

在MEMS设计中，COMSOL适合用于复杂物理场耦合问题的建模与分析，尤其在科研场景中应用广泛。但其仿真对内存资源要求较高，数值模型调试成本也相对较大。

• Coventor

Coventor提供从器件级仿真到虚拟制造的完整工具链。其核心软件Coventorware支持多种物理求解器，并可生成用于制造的掩膜数据。

通过MEMS+模块，Coventor可实现MEMS与CMOS电路的协同仿真，适合系统级设计和制造导向明确的项目，在MEMS代工和产业链中应用成熟。

• MEMS Pro

MEMS Pro是一款融合MEMS与IC设计的CAD工具，强调系统级建模能力。它支持行为建模、设计规则检查和多种文件格式，适合需要将MEMS器件与电路系统深度集成的设计场景。

• MEMS Solver

MEMS Solver是一款偏分析型的MEMS专用工具，内置常见器件模型。用户只需提供基本参数，软件即可完成大部分建模流程，适合快速验证设计思路或进行初步分析。

• SUGAR

SUGAR是一款开源工具，基于节点分析方法，功能相对简单，主要用于早期设计阶段或教学和概念验证场景。

在选择MEMS仿真软件时，功能多少并不是唯一标准，更重要的是匹配度。

首先，需要确认软件是否支持所需的物理模型和多物理场耦合能力。其次，应关注网格划分的灵活性，复杂区域是否支持局部加密。软件的易用性、学习资源和结果输出格式，同样会影响实际使用效率。

对于需要进入制造阶段的项目，是否具备虚拟制造和设计规则检查能力，是一个关键分水岭。参数化分析能力，则直接关系到优化效率。

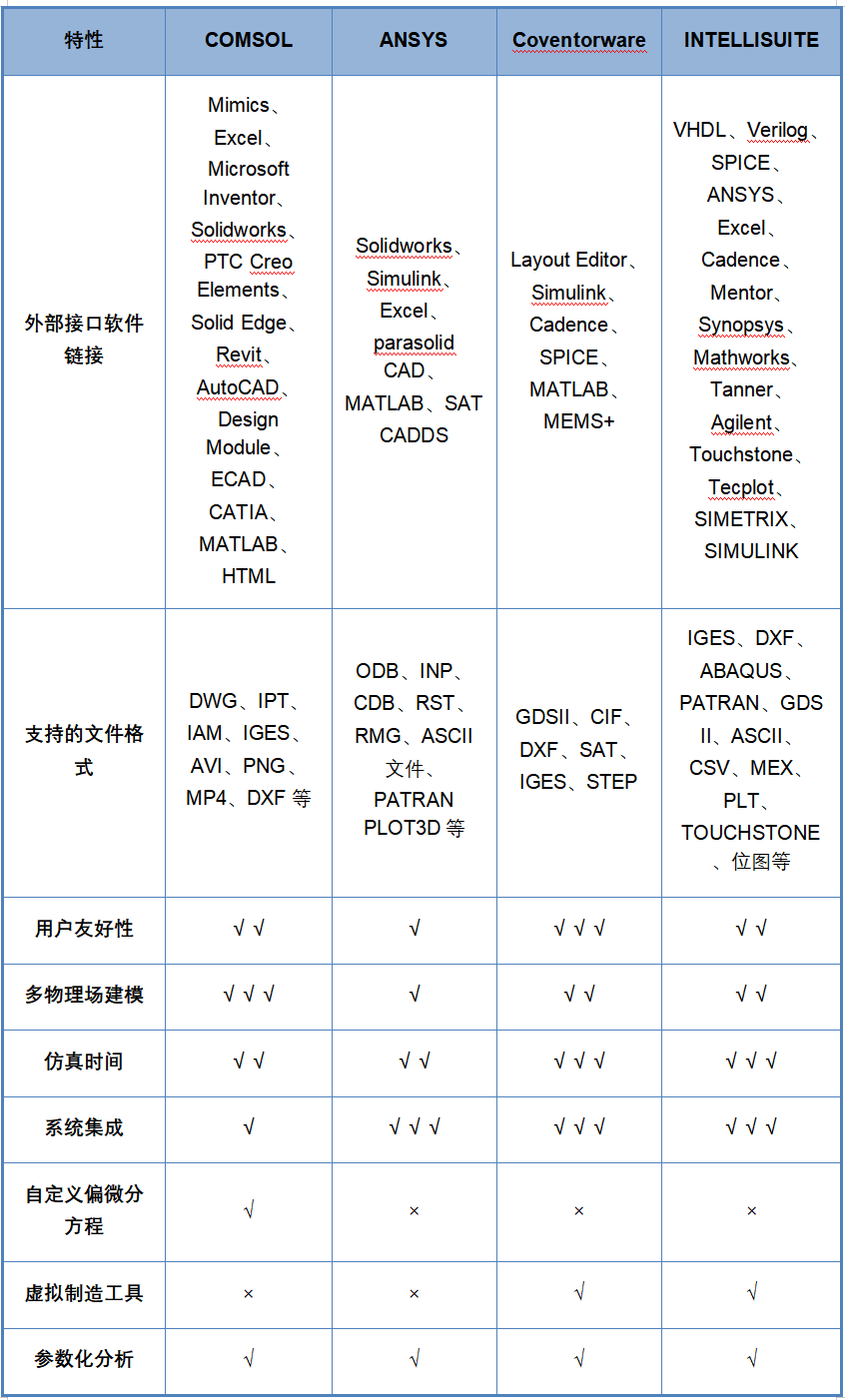

为更直观地对比各软件的核心能力边界，下表总结了四款主流工具在关键特性上的表现，可作为快速参考。

MEMS建模与仿真软件没有绝对的优劣，只有是否适合当前项目。

选对工具，可以让设计事半功倍。

选错工具，则可能在无意义的试错中消耗大量时间和资源。

随着MEMS器件不断向高复杂度、多物理场和系统级集成演进，建模与仿真工具的重要性只会持续提升。理解工具的能力边界，比单纯掌握工具操作本身，更有价值。
