ECU电子控制单元用到的电子器件

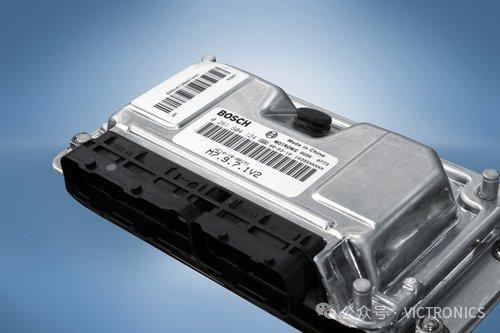

ECU（电子控制单元）是汽车电子系统的核心部件，主要用于接收传感器信号、处理数据并控制执行器动作。其内部包含多种电子元器件，按功能模块可分为以下几类：

一、核心处理模块

微控制器（MCU）

作用：ECU的“大脑”，负责运算、逻辑控制和数据处理。

类型：汽车级MCU（如英飞凌AURIX、瑞萨RH850、恩智浦S32K系列），具备高可靠性、抗干扰能力和实时处理能力。

存储器(Memory)

ROM（只读存储器）：存储ECU的控制程序和固定参数（如发动机MAP图），常用类型包括Flash ROM（可擦写）。

RAM（随机存储器）：临时存储运行数据（如传感器实时信号、计算中间值），断电后数据丢失。

EEPROM（电可擦除可编程ROM）：存储需要掉电保持的数据（如故障码、用户配置参数）。

二、信号输入处理模块（传感器接口）

信号调理电路元器件

运算放大器（运放）：放大传感器输出的微弱信号（如温度传感器、压力传感器的电压信号）。

ADC（模数转换器）：将模拟信号（如节气门位置传感器输出）转换为数字信号供MCU处理，部分MCU集成ADC，外部也可能使用独立ADC芯片（如TI的ADS系列）。

滤波元件：电阻、电容、电感组成滤波电路，消除信号中的噪声干扰。

稳压二极管/齐纳二极管：保护电路免受瞬态电压冲击，确保传感器信号稳定。

特殊接口芯片

用于处理特定传感器信号，如：轮速传感器接口芯片（处理磁电式或霍尔式传感器信号）；温度传感器接口芯片（如NTC热敏电阻匹配电路）。

三、电源管理模块

电压调节器

DC-DC转换器：将车载电池的12V/24V电压转换为ECU所需的5V、3.3V等稳定电压，常用LDO（低压差稳压器）或开关电源芯片（如TI的LM2576、TPS系列）。

电源监控芯片：监测电源电压，当电压异常时触发复位或保护机制。

保护元件

TVS二极管（瞬态电压抑制二极管）：抑制车载电路中的浪涌电压（如启动时的反电动势）。

保险丝/自恢复保险丝：防止过电流损坏内部电路。

ESD保护器件：抵御静电放电对芯片的损伤。

四、驱动输出模块（执行器接口）

功率驱动器件

MOSFET（金属氧化物半导体场效应晶体管）：用于控制小功率执行器（如喷油器、电磁阀），开关速度快、功耗低。

IGBT（绝缘栅双极型晶体管）：驱动大功率负载（如电机、加热器），兼具MOSFET和晶体管的优势。

继电器驱动芯片：控制继电器线圈通断，间接驱动大灯、压缩机等大功率设备。

电流/电压驱动电路

电阻、二极管组成的续流电路（防止感性负载断电时产生反电动势损坏芯片），如继电器线圈两端的续流二极管。

五、通信接口模块

CAN总线芯片

CAN控制器：部分MCU集成，外部也可使用独立控制器（如Philips的SJA1000）；

CAN收发器：将MCU的逻辑电平转换为CAN总线的差分信号，常用芯片如TI的SN65HVD230系列。

其他通信接口

LIN总线芯片：用于低速通信（如车门控制模块）；

SPI/I2C接口芯片：内部模块间或与外部传感器通信（如EEPROM、实时时钟芯片）；

部分ECU包含USB、以太网接口（如车载网络控制单元）。

六、时钟与晶振

晶振（石英晶体振荡器）：为MCU提供稳定的时钟信号，确保运算和通信的时序准确，常见频率如8MHz、16MHz。

RC振荡器：部分场景作为备用时钟，功耗较低但精度不如晶振。

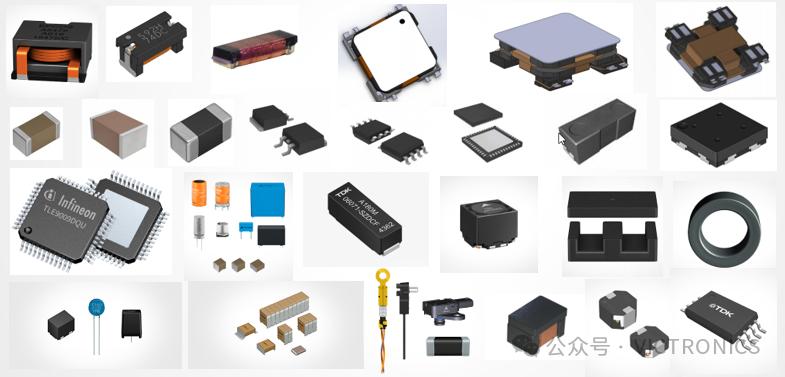

七、被动元件与辅助器件

电阻、电容、电感

电阻：分压、限流、偏置；

电容：滤波、去耦、储能；

电感：电源滤波、EMI抑制（如共模电感）。

EMI抑制元件

磁珠、EMI滤波器：减少ECU对外辐射干扰，同时抑制外部电磁干扰对内部电路的影响。

连接器与接插件

用于ECU与外部线束连接，如针脚式连接器、防水型接插件，确保信号和电源可靠传输。

八、其他特殊元件（根据ECU类型不同）

安全芯片：部分高安全性ECU（如自动驾驶域控制器）包含硬件加密芯片，防止程序被篡改或数据泄露。

温度传感器：监测ECU内部温度，过热时触发保护机制。

ECU的元器件选择需满足汽车级标准（如AEC-Q如100/101/200认证），具备耐高温、抗振动、抗电磁干扰等特性。其核心是通过“感知-处理-执行”的闭环控制，实现对汽车各系统的精准调控。
