HMI（人机界面）是指用户与机器设备之间进行信息交互的硬件与软件系统，其核心功能是实现用户指令输入、系统状态反馈及数据可视化呈现。从形态上看，HMI涵盖触控面板、显示屏幕、按键旋钮等输入输出组件。根据贝哲斯咨询发布的《基于触摸的人机界面（HMI）行业研究报告》，2023年全球基于触摸的 HMI市场规模达357.82亿元，预计到2029年将增长至498.64亿元，预测期间的年复合增长率（CAGR）为5.37%。

纵观HMI发展史，一个核心要义是用更少物理约束实现更自然信息交换。因此，传统物理按键逐渐退出历史舞台，电容式触摸技术凭借高抗噪、低功耗、高精度等优势，已成为现代HMI人机界面的核心交互方式。多年来，瑞萨电子一直在深耕电容式触摸技术，其第三代电容式触控技术（CTSU2）自2019年推出市场后，便得到了市场的广泛欢迎。

电容式触摸技术的核心参数以及CTSU2的优势

从技术原理来看，电容式触摸技术基于人体电场的电容耦合效应，通过检测电极电容变化来定位触摸位置。该技术主要分为自电容（绝对电容）技术和互电容（投射电容）技术：前者每个电极独立构成电容，触摸时人体靠近会改变电极的寄生电容值，控制器通过检测电容变化确定触摸位置；后者由横向（X轴）和纵向（Y轴）电极阵列组成交叉电容网络，每个交叉点形成耦合电容，触摸时人体会耦合部分电场，导致交叉点电容值下降，通过检测各点电容变化量确定触摸坐标。

整个电容式触摸系统主要包括触控面板、触控控制器（一般是MCU）和驱动软件。其中，触控控制器作为系统的硬件核心，主要集成电容检测电路、信号处理芯片，负责采样、滤波、坐标计算。

衡量一款电容式触摸系统是否优质，有许多关键参数，包括分辨率、采样率、信噪比、抗干扰能力等。分辨率主要关系到触控精度，指单位面积内可识别的最小触摸点间距，精度越高，触控定位越精准；采样率为每秒检测触摸信号的次数，高采样率能够提升触控流畅度；信噪比是信号强度与噪声强度的比值，高信噪比能够减少误触，提升抗干扰能力；抗干扰能力则综合包括抗电磁干扰（EMI）、抗静电（ESD）、抗环境光干扰，以及防水防污等性能。当然，对于一些应用场景，系统的低功耗水平同样至关重要。

瑞萨电子深耕电容式触摸技术多年，很早就推出了第二代技术IP——CTSU，并搭载于相关的MCU产品上。2019年，瑞萨电子将第三代电容式触控技术（CTSU2）推向市场。相较于前代CTSU技术，CTSU2在抗干扰能力、功耗控制、防水性能、功能集成等方面实现了显著突破。

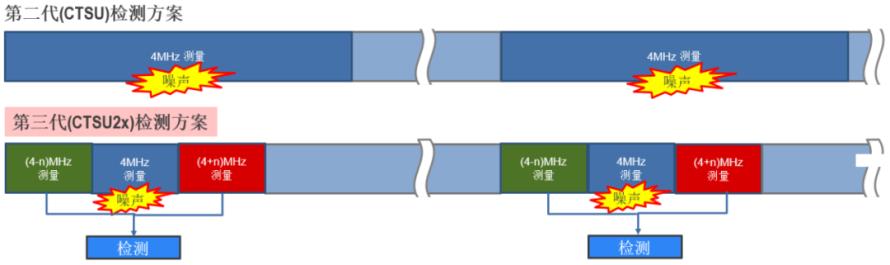

CTSU2通过多频测量与主动屏蔽，在抗干扰性能方面取得革命性提升。CTSU2基于三频率测量，可有效抑制同步噪声，即使某一频率受干扰，其他两个频率仍能准确捕捉电容变化，确保测量结果的稳定性，从而在测量端大幅提升抗噪性能。

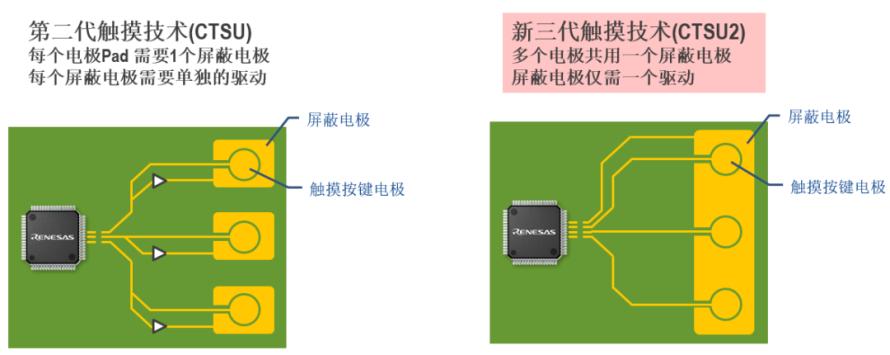

CTSU2在第二代技术的基础上，优化了屏蔽电极的设计，可实现多个电极共用一个屏蔽电极，使硬件的设计难度大幅降低。同时，通过驱动触摸电极与屏蔽护罩电极以相同电位和相位工作，CTSU2可大幅降低水滴、油渍等污染物导致的误触。

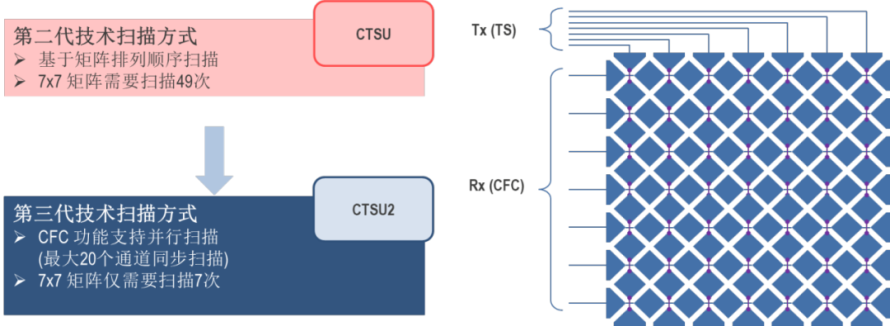

CTSU2也着重优化了精度和灵敏度。首先，CTSU2 提高了Sensor（电流计数器）的温漂精度，适用于温度变化大的应用场景；其次，CTSU2在通用触摸IP技术上，增加了高速并行扫描功能（Capacitance Frequency Conversion），大幅减少了扫描次数，从而缩短了按键的延时响应，非常适合矩阵排列的多按键使用场景。

此外，相较于第二代技术，CTSU2在功耗方面表现更佳。CTSU2在通用IP的基础上，针对低功耗触摸应用，增加了多电极连接（Multi Electrode Connection）和自动判断功能（Auto Judgement）。其中，自动判断功能在MCU待机状态下（如休眠模式），无需唤醒CPU即可检测触摸事件，一旦检测到触摸，系统自动切换至正常工作模式；多电极连接功能可将所有电极连在一起进行一次扫描，从而减少了每个通道逐一扫描的时间。

瑞萨电子触摸MCU产品矩阵

综上所述，CTSU2作为瑞萨电子在电容式触摸技术领域的集大成者，通过多频测量、主动屏蔽、低功耗设计、高集成度等核心创新，重新定义了复杂环境下的触控体验。

目前，瑞萨电子已经推出了多种内核的触控MCU产品，RL78（16bit）和RX（32bit）为瑞萨私有内核MCU，RA（32bit）为ARM内核产品。其中，RL78/G23、G22系列，RX140系列，以及RA2L1、RA2E1、RA4L1系列均基于CTSU2技术。

以RA2L1为例，该系列MCU基于Arm^® Cortex^®-M23核心，CPU时钟频率最高 48MHz，采用优化的制程和瑞萨电子的低功耗工艺技术，是业界一流水平的超低功耗微控制器——相较于竞品，RA2L1为例运行模式电流和待机模式电流都更低。RA2L1产品群配备了增强型电容式触摸感应单元（CTSU2）、串行通信接口、高精度模拟电路和定时器，可应用于消费者应用、家用电器、工业自动化、楼宇自动化、医疗与保健等领域。

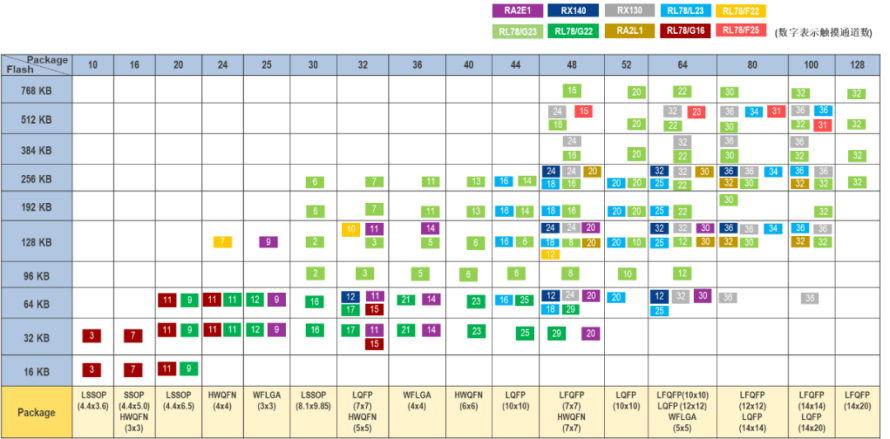

当前，瑞萨电子在电容触摸MCU方面产品类型丰富，用户可基于封装、闪存大小和触摸通道数量的需求快速选型。其中既有基于CTSU2技术的产品，也有基于CTSU技术的产品，满足用户的差异化需求。

同时，灵活的产品选型也表明，瑞萨电子的技术优势不仅体现在性能参数的提升，更通过与 MCU、安全模块和开发工具的深度协同，为汽车、工业、医疗等市场提供了“硬件+软件+生态”的一站式解决方案。

结语

从技术原理的革新到MCU产品矩阵的深度布局，瑞萨通过CTSU2技术将电容触摸体验推向新高度，不仅满足消费电子、工业自动化、医疗健康等多领域对触控精度与稳定性的严苛需求，更以“硬件+软件+ 生态”的一站式解决方案，构建起从技术创新到场景落地的完整闭环。在HMI向智能化、轻量化演进的趋势下，瑞萨电子凭借CTSU2技术与多元MCU产品的协同发力，正持续为全球用户打造更自然、更可靠的人机交互生态，推动触控技术在万物互联时代释放更大价值。
