霍尔传感器芯片与磁阻传感器芯片的工作原理对比
来源：CONNTEK(昆泰芯)
发布时间：2025-07-15
阅读量：3
传感器技术在工业、消费电子、汽车等领域应用广泛，其中霍尔传感器与磁阻传感器因高灵敏度和可靠性成为主流选择，但两者基于不同物理原理，适用于不同场景。

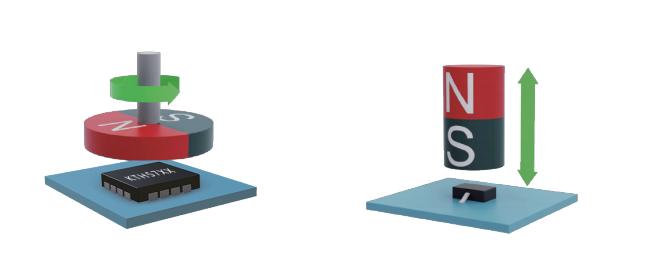

霍尔传感器芯片：基于霍尔效应
工作原理：霍尔传感器通过半导体材料（如硅、锗）的霍尔效应实现磁场检测。当电流通过半导体材料时，若施加垂直于电流方向的磁场，载流子（电子或空穴）将因洛伦兹力发生侧向偏移，形成横向电压差（霍尔电压）。
基于方向敏感性，霍尔电压的极性与磁场方向相关，可同时检测磁场的强度和方向。
霍尔传感器特点：
线性输出：霍尔电压与磁场强度呈线性关系，适合精确测量。
低功耗：无需复杂驱动，适合电池供电设备。
抗干扰能力：对温度变化较敏感，需补偿设计。
迟滞及磁场饱和相关问题：霍尔原理没有迟滞和磁场饱和问题。
磁阻传感器芯片：基于磁阻效应

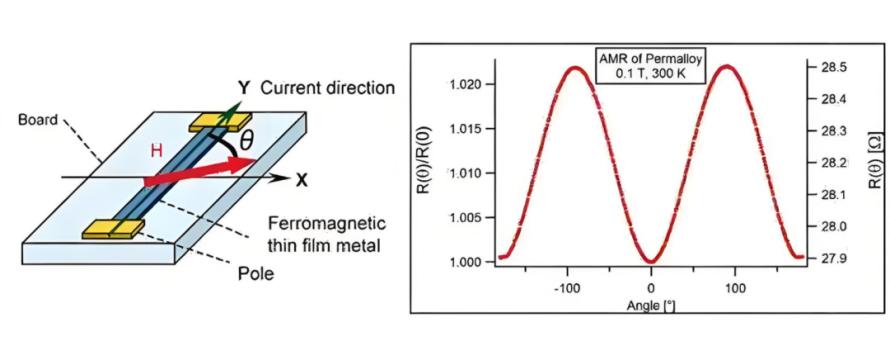

磁阻传感器利用磁阻效应（MR Effect），即磁场改变磁性材料电阻值的特性。当磁场方向与材料磁矩对齐时，电阻下降；反之则上升。典型材料包括坡莫合金（软磁合金）和巨磁阻（GMR）材料。
磁阻传感器通常采用惠斯通电桥结构，将电阻变化转化为电压信号输出。例如，GMR传感器利用多层纳米薄膜（如铁磁层/非磁性层交替结构）实现超灵敏度。
磁阻传感器芯片特点：
高灵敏度：对微弱磁场（如纳特斯拉级）敏感，适合精密检测。
低噪声：在静态磁场下稳定性强。
方向依赖性：仅对特定方向磁场敏感，需组合传感器或算法补偿方向信息。
霍尔传感器的典型应用
工业与消费电子：
（1）无刷电机转子位置检测：霍尔传感器安装在电机内部，通过检测转子磁极位置生成换向信号，广泛用于无人机、家电（如吸尘器）和电动车。
（2）接近开关与位置检测：例如冰箱门磁开关，通过铁磁体靠近时的磁场变化触发开关动作。
（3）汽车领域：ABS系统转速监测：霍尔传感器可测量轮速传感器的脉冲信号，辅助防抱死系统控制。
磁阻传感器的典型应用
医疗与工业检测：
（1）数据存储与读写： 磁阻传感器（如GMR/TMR传感器）利用磁场变化读取硬盘盘片上的二进制信息，实现高速数据读取。
（2）磁场强度监测：在MRI设备中，磁阻传感器用于实时监测强磁场的均匀性。
（3）电流检测：通过检测导线周围磁场，实现非接触式电流测量。
