前面我们已经介绍了很多关于 DP 网路中参数的功能，如 PROFIBUS 轮询周期中的时间参数，PROFIBUS DP 网络中的两个超时时间，DP 网络中的 SYNC 和 Freeze 功能。除此之外还有两个参数 HSA 和 Gap-factor，今天我们来看看这两个参数的含义和作用。

HSA

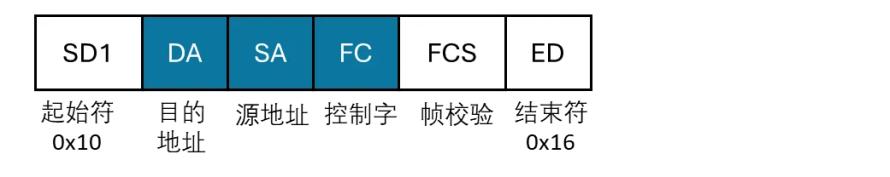

HSA 是 Highest Station Address 的缩写，即最高站地址。最高站地址设置了主站 "查看 "未配置从站或新主站的最高地址。主站通过 FDL 报文，从地址 0 开始到 HSA 地址，逐一“查看”网络上的设备。FDL 报文帧格式：

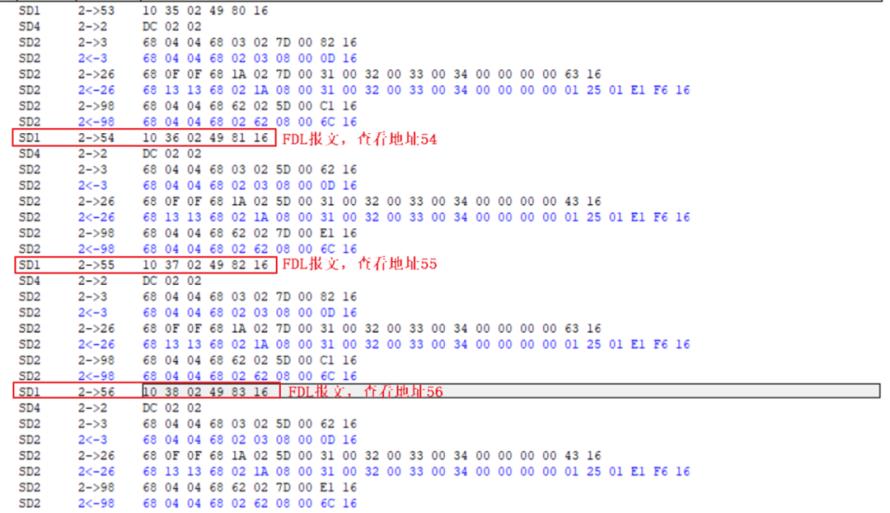

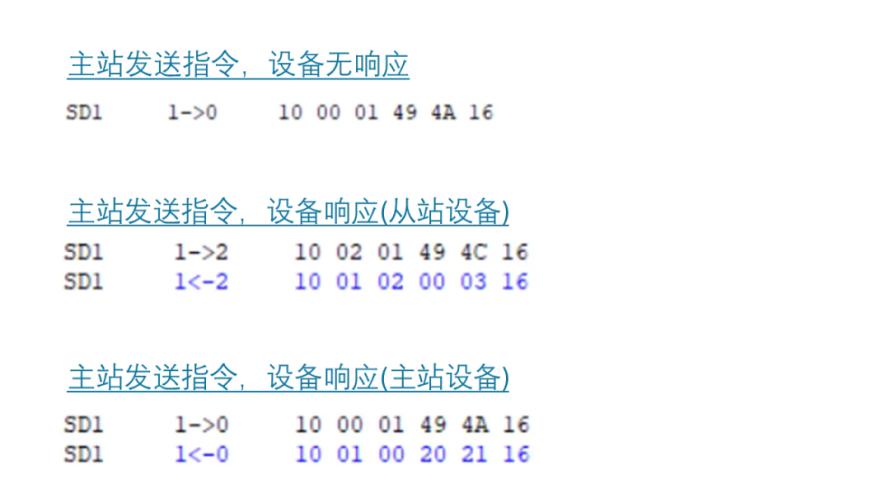

从下面的报文中可以看到，主站发出请求报文后，有的站地址没有设备响应，表明网络上没有该地址设备，有的设备有响应，并且从响应报文中表明该设备是主站还是从站。通过 FDL 报文，如果“查看”到网络上有新的主站进来，令牌传递就需要按顺序传递给新的主站。

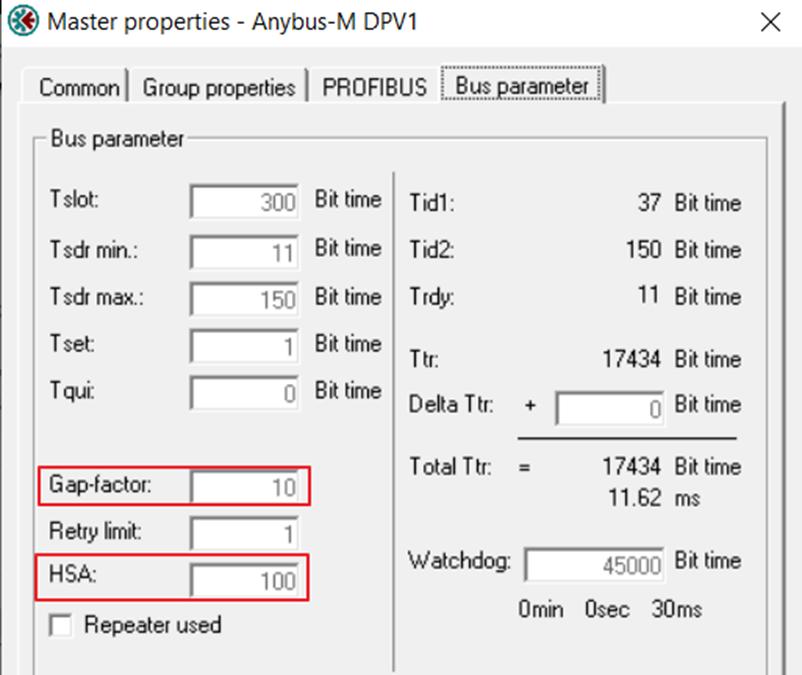

在主站组态工具中，有的 HSA 默认是 126，如西门子博图，有的 HSA 使用组态中设备地址的最大值。需要注意的是：

地址编号高于 HSA 值的主站将无法访问网络。
地址编号高于 HSA 值的未配置从站将不会显示在诊断工具的实时列表中。

Gap-factor

前面说了主站通过 FDL 报文，从地址 0 开始到 HSA 地址，逐一“查看”网络上的设备。那么这个频率是多少呢，是每个轮询周期都发一次 FDL 报文，还是每 10 个周期发一次。

Gap 因子就是来设置这个频率的，譬如 Gap 是 10 时，那主站每 10 个轮询周期发一次 FDL 报文查看网络上是否有新的主站进来。虽然在参数中设置了 Gap 因子的数值，但是现在很多主站都忽略了这个参数，始终按照 Gap 是 1 来运行，即每个轮询周期都发一次 FDL 报文，这样当网络中有新的主站加进来时，就可以很快“查看”到。
