液压压力传感器工作原理应用与故障分析

来源：传感器专家网

发布时间：2024-07-03

在液压系统中，压力确实扮演着至关重要的角色，它不仅是所有液压执行器（如液压缸、液压马达等）的工作动力源泉，也是大多数液压控制部件（如压力阀、流量阀等）进行精确控制的基础。液压系统通过液体（通常是液压油）的压力能来传递能量和信号，实现各种机械动作和控制功能。

在液压系统中，这通常涉及到对压力的精确控制。闭环控制系统利用传感器来监测实际压力值，并将这个值与预设的目标值进行比较。

液压压力传感器工作原理

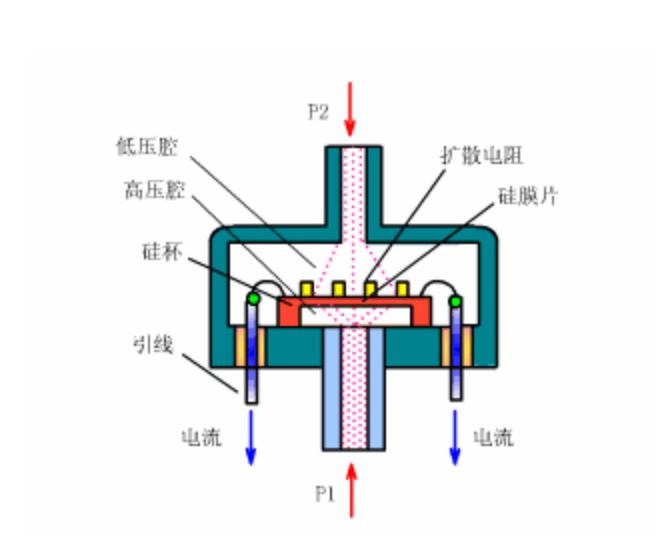

液压压力传感器的工作原理主要基于压力对传感器内部敏感元件的作用，进而产生电信号进行输出。具体来说，当液压系统中的压力作用在传感器的膜片或感应元件上时，这些元件会发生微小的变形（如应变片的变形、压电晶体的电荷产生、或电容器的容量变化）。这种变形或变化会导致传感器内部电阻值、电荷量或电容值等电学特性的改变。随后，这些电学特性的变化通过信号处理电路被检测并转换为标准的模拟信号或数字信号，从而实现对液压压力的测量和监测。

液压压力传感器工作原理应用与故障分析1

不同类型的液压压力传感器可能采用不同的工作原理，如应变式、压电式或电容式等。但总体上，它们都是将压力这一非电学量转换为电学量进行输出和处理的。

液压压力传感器应用

液压压力传感器由于其高精度、可靠性和广泛的应用范围，被广泛应用于多个领域：

工业自动化：在冲床、注塑机、液压制动系统等机械设备中，液压压力传感器用于监测和控制液压系统的压力，确保设备的安全运行和高效生产。

液压压力传感器工作原理应用与故障分析2

汽车工业：在发动机控制、制动系统、悬挂系统和变速箱等部件中，液压压力传感器用于监测液压压力，保证车辆的性能和安全性。

医疗设备：如血压监测仪、呼吸机和输液泵等设备中，液压压力传感器用于精确测量液体在设备中的压力，确保医疗操作的安全和准确性。

航空航天：在飞机和宇宙飞船的液压系统中，液压压力传感器用于监测和控制压力，确保飞行器的稳定性和安全性。

液压压力传感器工作原理应用与故障分析3

环境监测：用于监测水位、气体管道中的气压以及水力结构的稳定性，对于洪水预警、气象研究和建筑结构的安全至关重要。

科学研究：在实验室实验和数据采集过程中，液压压力传感器被用于测量和记录压力变化，以了解各种物理和化学过程。

液压压力传感器工作原理应用与故障分析4

液压压力传感器故障分析

液压压力传感器在使用过程中可能会出现一些常见故障，以下是一些常见的故障现象及其可能的原因分析：

压力值不准确：

原因：传感器老化损坏、传感器接触面积不够、环境噪声干扰等。

解决措施：更换传感器、清洁传感器接触面、减少环境噪声干扰等。

压力值不稳定：

原因：传感器内部元件松动、线路连接不良或老化、液压系统本身波动等。

解决措施：检查并紧固传感器内部元件、更换老化线路、优化液压系统稳定性等。

压力值读数偏低或偏高：

原因：传感器校准不准确、传感器安装位置不当等。

解决措施：重新校准传感器、调整传感器安装位置等。

压力值出现跳跃现象：

原因：传感器受到冲击或振动、线路接触不良等。

解决措施：加强传感器防震措施、检查并修复线路接触不良等。

综上所述，液压压力传感器的工作原理基于压力对敏感元件的作用产生电信号输出，其应用广泛且重要。在使用过程中，可能会遇到各种故障，但通过合理的维护和故障排除措施，可以确保传感器的正常运行和准确测量。
