1.扭矩 传感器 原理

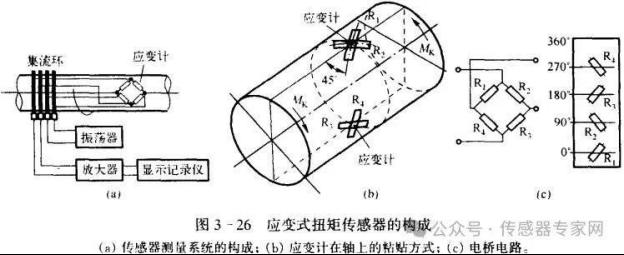

扭矩传感器的工作原理主要是基于应变片的电桥原理。在扭矩传感器中，应变片被粘贴在弹性轴上，用于测量弹性轴的应变。当弹性轴受到扭矩时，应变片会感应到应变并产生电阻变化。这些电阻变化会被连接到电桥中，电桥会产生一个与扭矩成比例的电压信号。该电压信号可以进一步进行处理和记录，以便对扭矩进行测量和控制。

除了基于应变片的电桥原理，还有其他类型的扭矩传感器，如光纤扭矩传感器和磁扭矩传感器。光纤扭矩传感器利用光纤的传感特性来测量扭矩，而磁扭矩传感器则利用电磁感应原理来测量扭矩。但无论使用哪种类型的传感器，其核心都是将扭矩的物理变化转换为可测量的电信号。

2.扭矩传感器结构

扭矩传感器通常由测量元件和信号处理电路组成。测量元件用于感知扭矩，而信号处理电路则将测量元件输出的信号转换为可读的数据。根据测量原理的不同，扭矩传感器可以分为多种类型，如应变式、光电式、电感式等。

应变式扭矩传感器：这是最常用的一种，其工作原理基于应变片的变形。当扭矩作用在传感器上时，应变片会发生形变，导致其电阻值发生变化，从而输出一个电信号。

光电式扭矩传感器：利用光电效应来测量扭矩。在传感器中，有一组光电器件，当转动时，光电器件会输出电信号，通过测量这个电信号，就可以得到扭矩的大小。

电感式扭矩传感器：利用电磁感应原理来测量扭矩。在传感器中，有一组线圈和磁铁，当转动时，线圈中会产生感应电势，通过测量这个电势，就可以得到扭矩的大小。

3.扭矩传感器应用

扭矩传感器被广泛应用于各种领域，如汽车、航空航天、能源、制造业和医疗等。具体应用包括：

在工业自动化领域中，扭矩传感器被广泛应用于各种机械设备中，如电动机、减速器、传动轴等，用于测量和控制设备的扭矩参数。

在汽车行业中，扭矩传感器用于测量发动机、变速器等部件的扭矩输出，以确保车辆的动力性能和安全性。

在航空航天领域，扭矩传感器用于测量飞机发动机、螺旋桨等部件的扭矩，以监测和控制飞行过程中的动力状态。

在制造业中，扭矩传感器被用于制造粘度计、电动（气动、液力）扭力扳手等设备，以提高生产效率和产品质量。

4.扭矩传感器全球市场分析

根据前瞻产业研究院的数据，全球力矩传感器（包括扭矩传感器）行业市场规模在持续增长。2021年全球力矩传感器市场规模为68亿美元，到2023年达到76亿美元，复合年增长率（CAGR）为5.7%。这一增长主要受到汽车、航空航天、风能等行业的推动。

从地区划分来看，亚太地区是扭矩传感器最大的市场，中国、日本和韩国等国家是市场增长的主要贡献者。汽车行业的增长以及该地区对先进扭矩传感器的需求不断增长是亚太地区市场的主要驱动力。欧洲和北美市场也呈现出稳定的增长态势，主要受到汽车、航空航天和风能等行业对扭矩传感器需求的推动。

在全球市场上，扭矩传感器厂商主要分为欧美、日韩、国产三大阵营。欧美地区厂商如ATI、Bota、Kistler等在全球市场上占据重要地位；日韩厂商如Wacoh-Tech、Robo tous等也在本地区市场具有较大影响力；国内厂商如宇立仪器、坤维科技、鑫精诚等则在全球市场上逐渐崭露头角，与欧美、日韩厂商同台竞技。

扭矩传感器作为一种重要的测量设备，在各个领域都发挥着重要作用。随着技术的不断进步和市场需求的不断增长，扭矩传感器的市场规模和应用领域将继续扩大。
