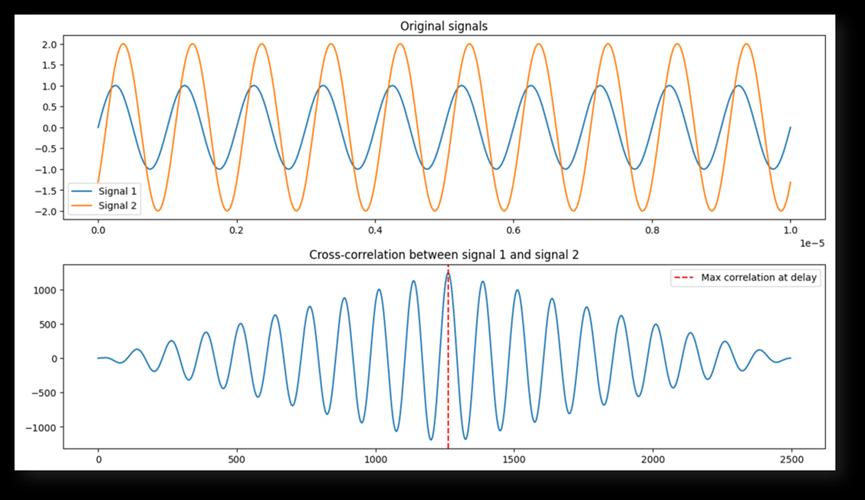

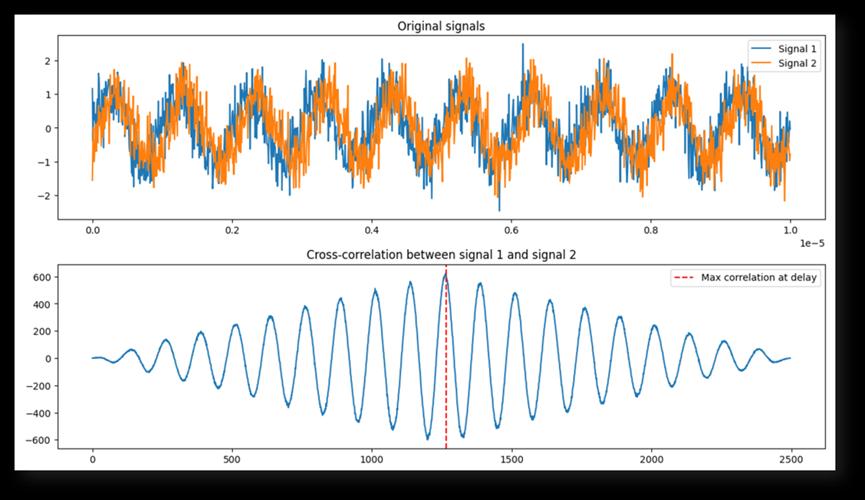

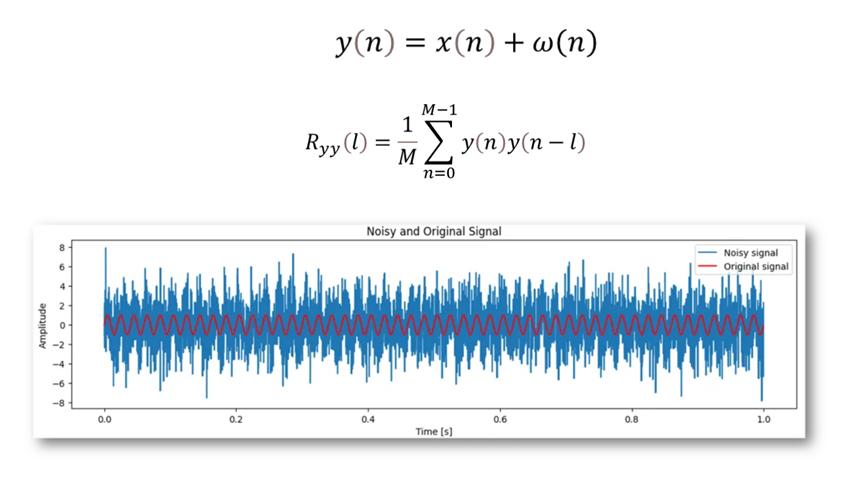

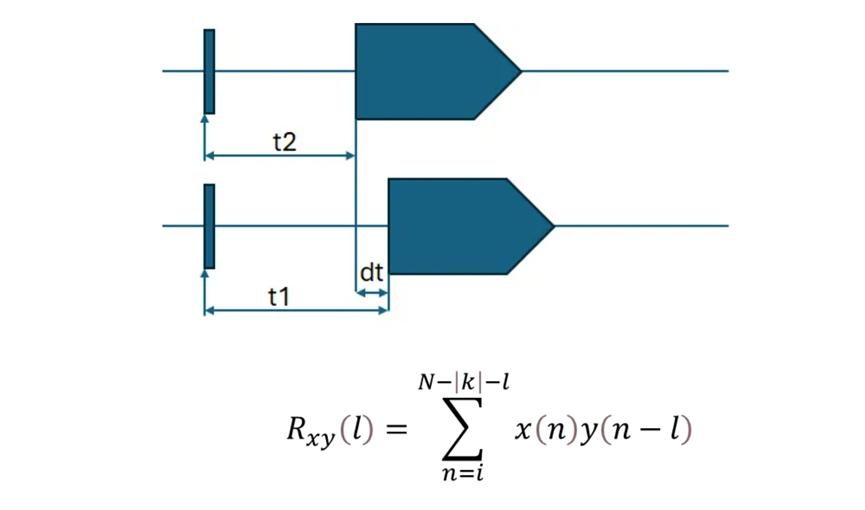

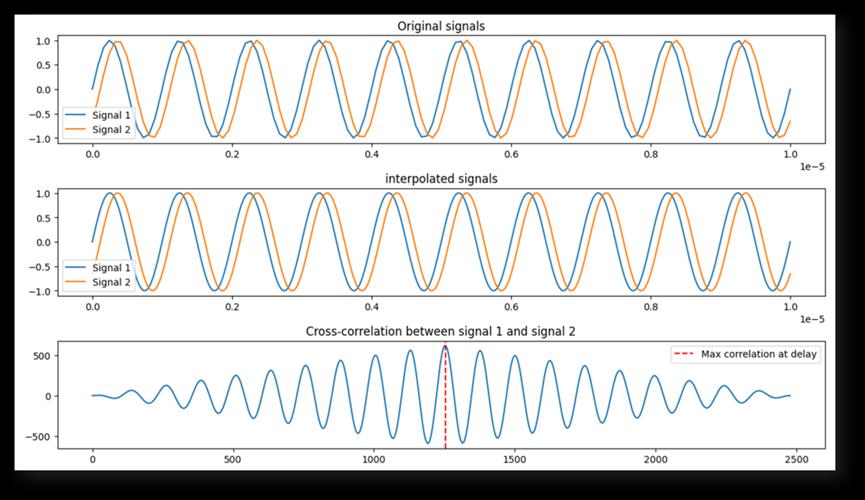

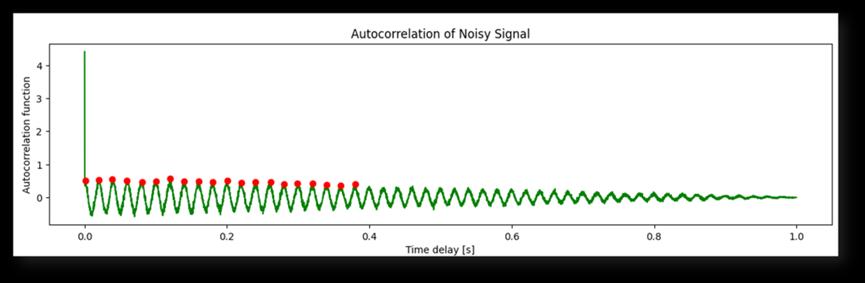

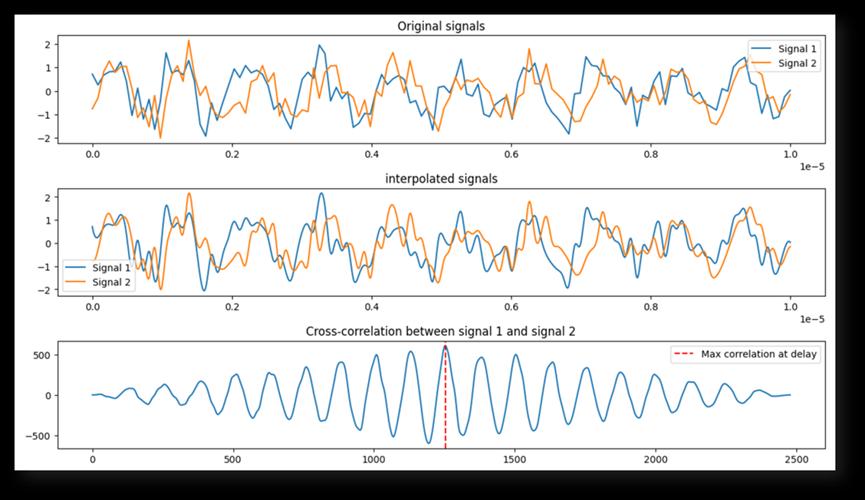

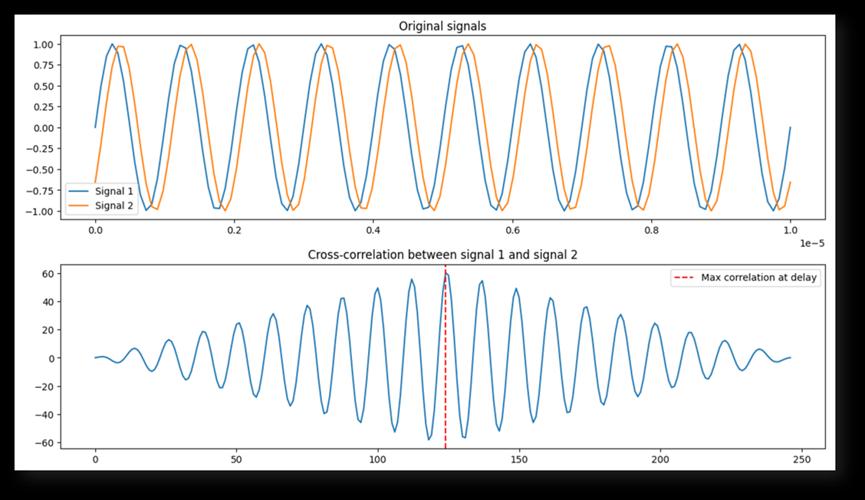

1. 引言之前我们简单介绍了基于差压的流量传感器,这次我们要开始基于超声的流量计。超声流量计是一种测量液体或气体流量的仪器,其工作原理基于超声波在介质中传播的特性。这种流量计可以在无需接触或干扰流体本身的情况下进行测量,因此被广泛应用于各种工业环境,尤其是在需要无接触或无损测量的场合。超声流量计的应用领域非常广泛,从水处理和污水处理设施,到化工和石油行业,再到食品和饮料生产线。这些设备还在航空、电力和热力行业中发挥着关键作用,帮助这些行业的专业人士监控系统的效率,评估设备的性能,以及确保工艺流程的连续性。此外,超声流量计还在医疗领域有着重要应用。例如,医护人员可以利用超声流量计监测血液或药物的输送速度,对心血管疾病的诊断和治疗中起到关键作用。而今,随着科技的不断发展,超声流量计的准确性和可靠性得到了大幅提升,让我们能够在不同的场景和环境中,对流体流动有着更精确的控制和理解。2. 相关性原理相关性是一个统计学术语,用来描述两个或多个随机变量之间的统计关系。在信号处理中,原则上这个关系也可以不必非要是线性的,相关性分析也可以衡量两个信号的非线性关系。相关性的计算通常通过相关系数(Pearson相关系数为最常用的一种)来实现。相关系数的值范围在-1到1之间,0表示两个变量独立无关,-1表示两个变量完全负相关,1表示两个变量完全正相关。在信号处理中,通常会用到互相关(Cross-Correlation)函数,它是对两个信号的相似性进行度量。这在很多应用中非常有用,比如在无线通信中的信号识别,图像处理中的模式匹配,以及地球物理勘探中地震波的分析等。计算互相关函数的公式为:其中,x和y分别为两个信号,Rxy(t)为在延时 t 时的互相关值。在离散时间序列中,可以用求和代替积分进行计算。其中,l>=0时,i=l,k=0,并且l<0时,i=0,k=l。以上公式中,t和l表示时间的移位;下标xy的顺序,表示一个变量或序列相对于留一个变量或序列的移位方向:上面两个等式中,变量x或者序列x(n)未移动,而y或者y(n)在时间上移动了t或l个单位:向右移动则t或l为正;向左移动则t或l为负。数据相关性分析对于有加性噪声的信号分析有其独到的特点。举现成的例子[1]:
