车规级 3D 角度霍尔传感器长期由 Melexis、TDK-Micronas、Allegro、NXP 等国外厂商主导。随着智能底盘、线控系统及新能源汽车电子渗透率提升，整车厂对角度与位置传感器的需求正从单点应用走向平台化、多节点覆盖，对本土供应稳定性和设计自由度提出了更高要求。

已量产的赛卓 SC69431 基于 IMC 3D 感应原理，支持 XY、XZ、YZ 平面角度与直线位移检测，以及 XYZ 3D 位置检测；提供模拟、PWM、SPI、SENT 和 PSI5 输出，可用于线控制动、电子油门踏板、车身高度检测、电子换挡器和方向盘转角等场景。本文将 SC69431 与迈来芯 MLX9036X、MLX9042X、MLX9037X，TDK HAL37XX、HAL39XX，恩智浦 KMA3XX 和英飞凌 TLE5012 进行参数及应用对比，为国产替代选型和项目导入提供参考。

一、3D 霍尔角度传感器汽车五大应用场景

SC69431 可覆盖线性位移、单圈角度、2D/3D 位置及系统级多圈角度方案。具体选型需结合运动方式、磁路结构、输出接口和冗余要求确定封装及订购型号。

应用场景	检测对象	常用接口	SC69431 适配点
线控制动	线性位移/旋转角度	模拟、SENT	最大 40mm 线性位移、多点编程、双路冗余
电子油门踏板	踏板角度	模拟、PWM、SENT	断线诊断，多种封装与冗余选择
车身高度	悬架高度/摆臂角度	模拟、PWM、PSI5	PCB-Less、多点曲线编程
电子换挡器	档位及 2D/3D 位置	SPI	ASIL-B、双路冗余、2D/3D 检测
方向盘转角	单圈/系统多圈角度	SPI	全双工 SPI，可构建双芯片系统方案

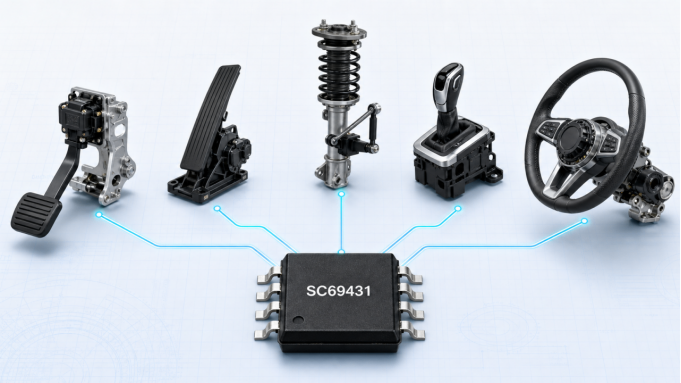

SC69431 五大汽车应用：线控制动、电子油门踏板、车身高度、电子换挡器与方向盘转角。

五大应用选型补充

· 线控制动：支持线性位移或旋转角度检测，可选模拟、SENT及双路冗余方案；导入时重点验证机构公差、全温精度和系统安全架构。

· 电子油门踏板：支持模拟、PWM、SENT输出及断线诊断，可按单路或双路冗余要求选择封装。

· 车身高度检测：支持模拟、PWM、PSI5及SIP-3 PCB-Less方案，可通过多点编程匹配悬架行程。

· 电子换挡器：支持SPI、双路冗余及2D/3D位置检测，档位区间和故障状态需按项目标定。

· 方向盘转角：可作为系统角度检测芯片；1440°等多圈检测需结合双传感器、齿轮机构或游标算法实现，并非单颗芯片直接输出。

其他适用应用：电子节气门 ETC、EGR、涡轮增压执行器、热管理多通阀、旋钮开关和 3D 操纵手柄。

二、SC69431 与进口型号的替代评估对比

下表对比 SC69431 与迈来芯、TDK、恩智浦和英飞凌相关型号的核心选型参数。

对比项目	赛卓 SC69431	迈来芯 MLX9036X	迈来芯 MLX9042X	迈来芯 MLX9037X	TDK HAL37XX	TDK HAL39XX	恩智浦 KMA3XX	英飞凌 TLE5012
封装	SOP-8 / SIP-3 TSSOP-16	SOIC8 TSSOP16	SOIC8/DMP/SMP TSSOP16/DMP/SMP	SOIC8/DMP TSSOP16/DMP	SOIC8/TO92 SOIC8	SOIC8 SOIC8	SIL3/4 SIL4	SOIC8 NC
输出接口	模拟/PWM/SPI/SENT/PSI5	模拟/PWM/SPI/SENT	模拟/PWM/SENT	模拟/PWM/SENT/PSI5	模拟/PWM	PWM/SPI/SENT	模拟/SENT	PWM/SPI
工作电压 / 电流	5V：4.5-5.5V 3.3V：3.15-3.6V PSI5：4.1-12V SOP-8：典型7.5mA，最大10mA	4.5-5.5V 8mA	4.5-5.5V 8.5mA	4.5-5.5-12V 10.5mA	4.5-5.5V 8mA	3.0-18V 8mA	4.5-5.5 15mA	3.0-5.5 14mA
工作温度	-40-160度	-40-150度	-40-160度	-40~160度	结温170度	-40-150度	-40~180度	-40-150度
功能安全（单芯片）	ASIL B	ASIL B	ASIL B	ASIL B/C	NC	ASIL B	ASIL C	ASIL B
多点在线可编程	4,8,16,32	4,16	4,16	4,8,16,32	32	16,32	8,16	自动校准
检测原理	IMC	IMC	IMC	IMC	霍尔	霍尔	AMR	GMR
角度 / 线性位移	360度 / √	360度 / √	360度 / √	360度 / √	360度 / √	360度 / √	180度 / ×	360度 / ×



备注：KMA3XX 和 TLE5012 分别采用 AMR、GMR 原理，本文将其纳入功能与应用层面的选型比较，不代表感应架构或引脚完全等同。不同型号的测试条件与配置可能不同，实际导入需核对完整料号和最新版规格书。进入替代评估不等于已经实现 pin-to-pin 替换，还需核对封装引脚、磁路、供电、协议和功能安全要求。

三、SC69431 核心参数与封装接口

下表汇总 SC69431 的感应范围、供电、温度、精度、输出接口、封装及车规认证等核心参数，具体配置需结合订购型号和应用要求确认。

参数	SC69431	选型提示
感应与范围	IMC 3D；XY/XZ/YZ 角度、直线位移、XYZ 位置	覆盖旋转与位置检测
正常供电	5V：4.5～5.5V；3.3V：3.15～3.6V；PSI5：4.1～12V	按接口和订购型号核对
温度与数据刷新周期	-40°C～+160°C；数据刷新周期典型 200μs，最大 250μs	适配宽温及快速响应场景
分辨率与固有线性度	ADC 15 bits；模拟/PWM 12 bits；XY 固有线性度误差 ±1°，XZ/YZ ±2.5°	芯片指标不等同于整机精度
输出与校准	模拟、PWM、SPI、SENT、PSI5；4/8点或16/32段曲线	用于接口适配和磁路补偿
封装	SOP-8、TSSOP-16、SIP-3 PCB-Less	单路、双路冗余或免PCB装配
车规与安全	AEC-Q100；ISO 26262 ASIL-B	量产导入需核对安全资料
电气保护	HBM：SOP-8/TSSOP-16 ±4kV，SIP-3 ±8kV；CDM ±750V；VDD -18～+37V（t<60s）	37V为短时极限，不是工作电压



输出接口怎么选？

不同应用对接口的要求并不相同，最终应结合 ECU 架构和 SC69431 订购型号选择。

接口	类型	信号线数（不含供电）	适用场景
模拟输出	比例电压输出（典型应用映射范围 VDD 10%～90%）	1 线	传统 ECU 直接采样
PWM	可编程占空比编码	1 线	无需 ADC 的位置检测
SPI	数字 4 线	4 线	高速读取与在线编程
SENT	单线数字（SAE J2716）	1 线	车规位置传感器
PSI5	两线电流环（供电与通信复用，V2.3）	2 线	底盘等高可靠节点





同一传感器平台覆盖模拟、PWM、SPI、SENT、PSI5 多类输出接口。

封装与冗余方案

SOP-8 用于单路方案，TSSOP-16 面向双路冗余，SIP-3 PCB-Less 适合紧凑型免PCB装配。

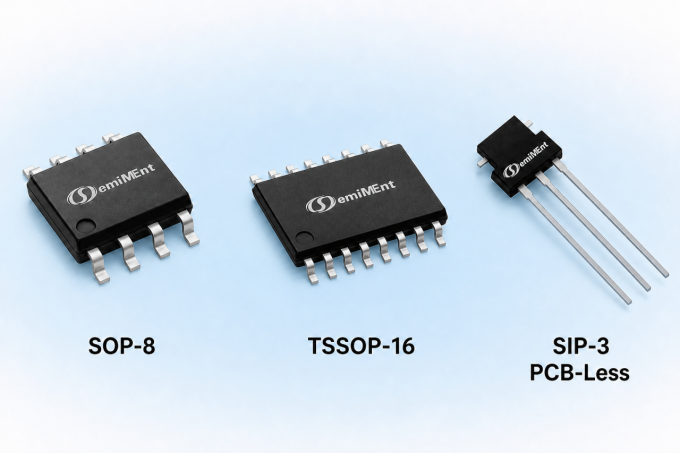

SOP-8、TSSOP-16 与 SIP-3 PCB-Less 三种芯片封装参考图

四、IMC 3D 霍尔原理与可编程校准

SC69431 基于 IMC 3D 霍尔架构实现车规级角度与位置检测。IMC 集磁片把平行于芯片表面的磁场转换为垂直磁场，内部霍尔阵列采样后获得 X、Y、Z 三轴磁场，并输出角度、线性位置或 3D 位置。

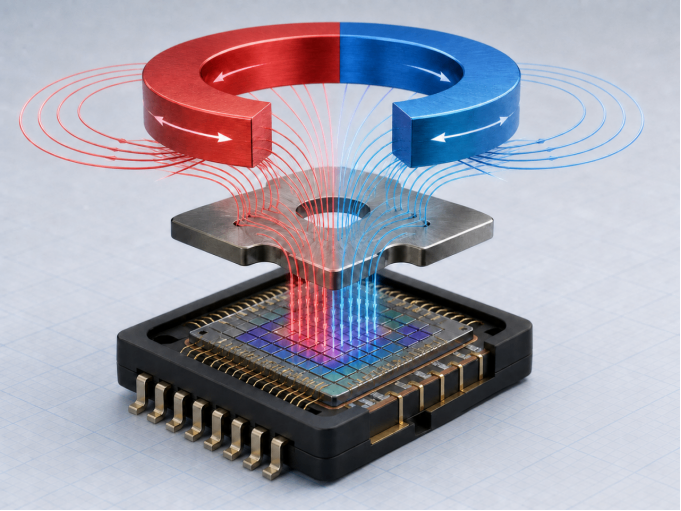

IMC 集磁结构把旋转磁场分量引导至平面霍尔阵列，实现 3D 角度感知。 IMC 3D磁场感应概念示意，具体芯片结构及磁路配置以SC69431规格书和应用设计为准。

可编程校准有什么价值？

SC69431 支持对输出传输曲线进行任意 4 点/8 点映射，或等分为 16 段/32 段。可编程校准不仅用于提升精度，还能解决以下三类工程问题：

· 非线性磁场补偿：针对磁铁、气隙、偏心和机构公差引入的非线性误差，通过分段曲线把传感器输出校正到目标传输特性；

· 一料多行程适配：同一颗 SC69431 可通过工作范围和线性传输曲线配置，适配不同角度或位置行程，具体范围需结合磁路和应用标定确认；

· 产线 EOL 校准：在下线工位写入 4/8 点或 16/32 段曲线并回读校验，ECU 可直接读取已校准的角度或位置值，减少 MCU 侧二次查表工作。

产线导入时还应固化程序方向、断点/零点和写入流程，并验证断电、干扰及重复编程条件下的数据完整性，避免配置错误进入量产。

五、进口型号替代与投产验证

替代量产前建议完成以下六类核对，明确对 PCB、磁路、ECU 和认证的影响。

验证维度	需要确认的内容	验证输出
完整料号与封装	尺寸、焊盘、引脚、单双路冗余及接口版本	Pin-to-pin 对照、PCB 影响分析
磁路与机构	磁铁尺寸与充磁方向、气隙、偏心、行程及公差	磁场仿真、公差分析
电气与供电	供电、欠压/过压、反接、车载瞬态、ESD 及负载	电气与 EMC 测试报告
输出与软件	帧格式、CRC、时序、诊断位、故障码及标定数据	接口兼容矩阵、软件改动清单
精度与校准	全温全行程误差、曲线写入回读及零点校验	误差预算、温漂与 EOL 记录
功能安全与质量	安全手册、FMEDA、AEC-Q100、PPAP 及追溯	安全证据链、PPAP 文件包



投产前建议：覆盖磁场仿真、全温测试、接口时序、EMC、EOL 写入回读及 ASIL-B 资料核查。



SC69431 Demo：组合开关实测样机、评估板与芯片功能框图。

六、供应链与平台化价值

SC69431 的价值不仅是单点替代，还在于通过不同封装、接口、磁路和标定配置覆盖多个汽车节点，复用设计与验证资产。

· 本地支持：可提供编程软件、编程器、库函数、应用例程及磁场仿真支持；

· 平台复用：复用磁路方法、软件驱动、参考设计和验证流程；

· 供应管理：核对产能、交期、PCN/EOL、PPAP和质量追溯机制；

· 二供导入：完成样片、系统、可靠性和整车验证后再纳入量产二供。

七、FAQ 与选型资料获取

Q1：SC69431 能否直接替代 MLX9037X、HAL39XX、KMA3XX 或 TLE5012？

SC69431 可进入上述型号的功能与应用替代评估，但不能仅按系列名称判断直接替换。需根据完整料号核对封装引脚、供电、磁路、输出协议、精度和功能安全要求。

Q2：替代为 SC69431 是否需要修改磁路、软件或标定？

视原方案而定。磁铁尺寸、充磁方向、气隙或安装位置变化时需要重新验证磁路；数字接口还需核对帧格式、CRC、时序和诊断位，并根据机构行程重新配置线性化曲线。

Q3：SC69431 支持哪些输出接口，应该如何选择？

SC69431 支持模拟、PWM、SPI、SENT 和 PSI5。模拟与 PWM 适合传统位置检测，SPI 适合高速读取和在线编程，SENT 与 PSI5 适合车规数字化传感节点；具体支持情况以订购型号为准。

Q4：SOP-8、TSSOP-16 和 SIP-3 PCB-Less 如何选择？

SOP-8 用于单路贴片方案，TSSOP-16 适合双路冗余，SIP-3 PCB-Less 适合空间紧凑或免PCB装配场景；最终需结合接口、冗余和安装结构选择。

Q5：开展 SC69431 替代评估需要提供哪些信息？

建议提供当前完整料号、应用场景、角度或位移范围、磁铁尺寸与充磁方向、工作温度、封装限制、输出接口、预计年用量和项目阶段，以便进行型号、磁路和验证方案匹配。

资料依据：SC69431 产品规格书及赛卓电子角度传感器产品与应用资料；竞品参数依据对应系列公开规格资料整理。不同后缀型号、接口和测试条件可能不同，实际选型以完整料号最新版规格书为准。
