纠偏光幕如何精准纠偏

来源:RAUN(劳恩)

发布时间:2026-05-08

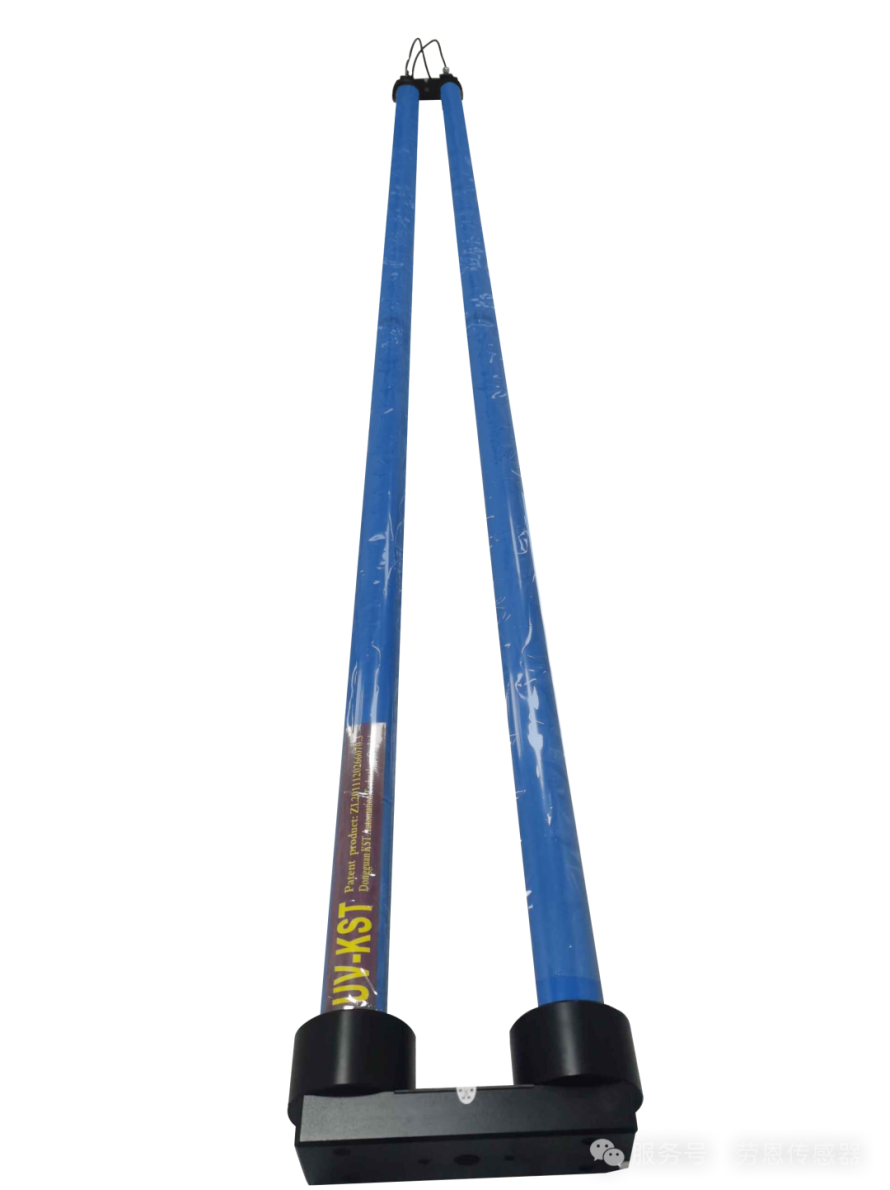

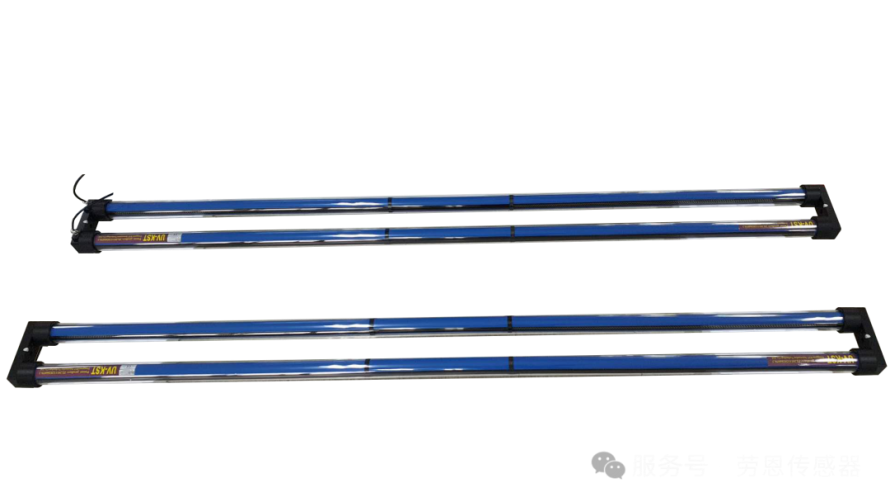

纠偏光幕(LC系列)

纠偏光幕是一种基于红外光电传感技术的非接触式检测装置,主要用于领域中对卷材、板材等材料的边缘位置进行实时监测和纠偏。















01

工作原理及产品介绍

劳恩传感器



01


工作原理

纠偏光幕采用红外线挡光原理:通过对带材挡光数量自动控制纠偏装置达到校正带材的目的。

LC纠偏光幕分为三大种类:精度纠偏,在线纠偏,在线对中。每套系统包括一对高分辨率光幕和两根信号电缆线,输出方式:RS485通讯,模拟量、开关量

纠偏光幕检测:

方式1:单套单边检测-纠偏光幕:一套纠偏光幕对一个簇边进行检测,实现纠偏效果。

方式2:两套单边检测-纠偏光幕:两边分别用一套纠偏光幕对两个簇边同时进行检测,各自输出相对应信号,实现纠偏效果。

方式3:单套双边检测-对中光幕:用一套纠偏光幕对两个簇边同时进行检测,光幕检测位置只在两端有效,中间部分检测无效(也就是盲区)输出同一个信号,实现纠偏效果。


02


产品介绍

LC系列纠偏光幕是一款专门应用在瓦楞纸设备上面的光幕,主要功能是防止纸张跑偏,可大幅度的减少生产过程中跑偏的废料。




02

组成单元

劳恩传感器


一套完整的纠偏光幕包含:

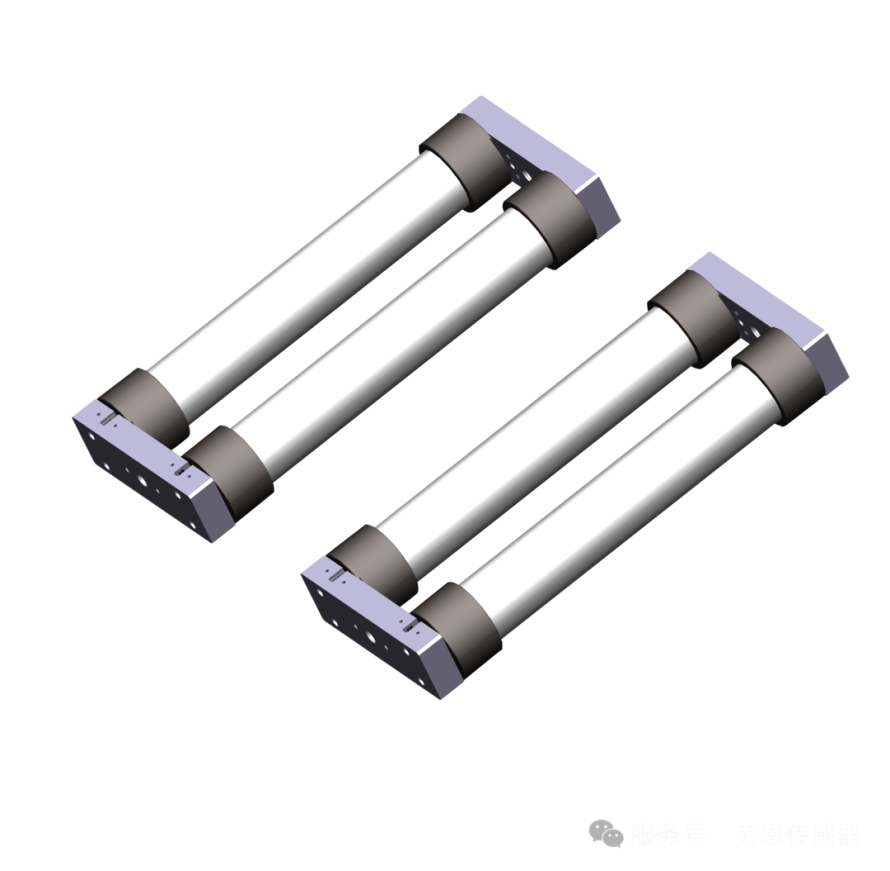

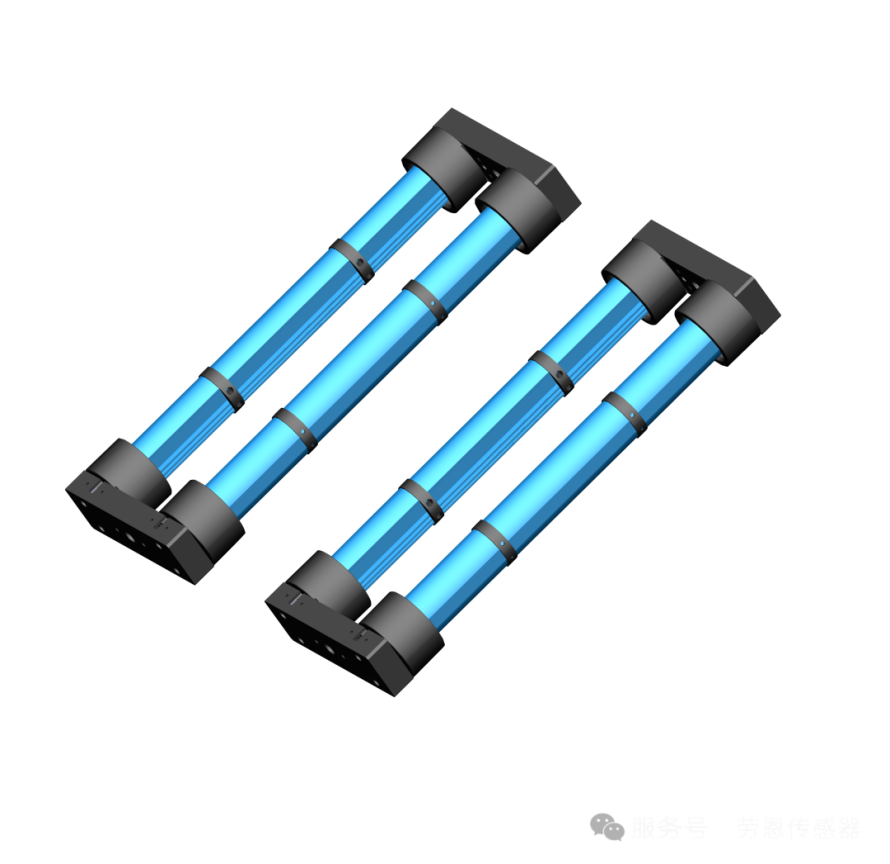

发射器和接收器:

发射器内置线性排列的高能量发光元件,接收器内置与发射器数量相同的接收元件,发射器和接收器的对应光电元件依次按顺序同步触发,检测纸张是否跑偏,进行实时纠正,可大幅度的减少生产过程中跑偏的废料。

控制单元:

读取并处理发射器/接收器的同步扫描信号,同时检测光幕工作状态提供多种输出信号(如:串口输出或者模拟量输出)

信号电缆线:

连接发射器/接收器与控制器的接插电缆,一般长度为5-15m



03

应用场景

劳恩传感器


纠偏光幕常应用于以下场景:

印刷包装:解决卷筒纸、薄膜印刷时的套色不准问题,减少油墨浪费。

锂电池制造:确保极片在涂布、分切工序中的对齐精度,提升电池安全性。

纺织无纺布:防止布料收卷时层叠错位,减少人工复卷成本。

金属箔材加工:避免铝箔、铜箔在高速分切中边缘破损,延长刀具寿命。

食品包装:精准控制包装膜位置,确保封口完整性,降低漏气风险。
