ML33HP高精度电涡流位移传感器-感算商城

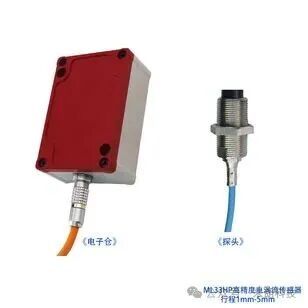

一、ML33HP高精度电涡流位移传感器工作原理：

电涡流传感器系统的工作原理是电涡流效应，属于一种电感式测量原理。电涡流效应源自振荡电路的能量。而电涡流需要在可导电的材料内才可以形成。给传感器探头内线圈导入一个交变电流,可以在探头线圈周围形成一个磁场。如果将一个导体放入这个磁场,根据法拉第电磁感应定律,导体内会激发出电涡流。根据楞兹定律,电涡流的磁场方向与线圈磁场正好相反,而这将改变探头内线圈的阻抗值。这个阻抗值的变化与线圈到被测物体之间的距离直接相关。传感器探头连接到控制器后,控制器可以从传感器探头内获得电压值的变化量,并以此为依据,计算出对应的距离值,电涡流测量原理可以测量所有导电材料。

由于电涡流可以穿透绝缘体,即使表面覆盖有绝缘体的金属材料,也可以作为电涡流传感器的被测物体。独特的圈式绕组设计在实现传感器外形紧凑的同时,可以满足其运转于高温测量环境的要求。

二、ML33HP高精度电涡流位移传感器应用领域：

通过测量金属被测体与探头端的相对位置、电涡流位移传感器感应并处理成相应的电信号输出。传感器可长期可靠工作、灵敏度高、抗干扰能力强、非接触测量、响应速度快不受油水等介质的影响，在大型旋转机械的轴位移、轴振动、轴转速等参数进行长期实时监测中被广泛应用，并且被扩展到卫星发射、材料鉴定、称重测量、金属板厚测量、材料形变量等应用领域。

三、ML33HP高精度电涡流位移传感器特点：

★高精度、高分辨率、高温度稳定性

★外部非接触式测量，无磨损

★特别适用于复杂工况环境，如：油污、高低温度环境等

四、ML33HP高精度电涡流位移传感器技术参数：

测量量程	1mm	2mm	4mm	5mm

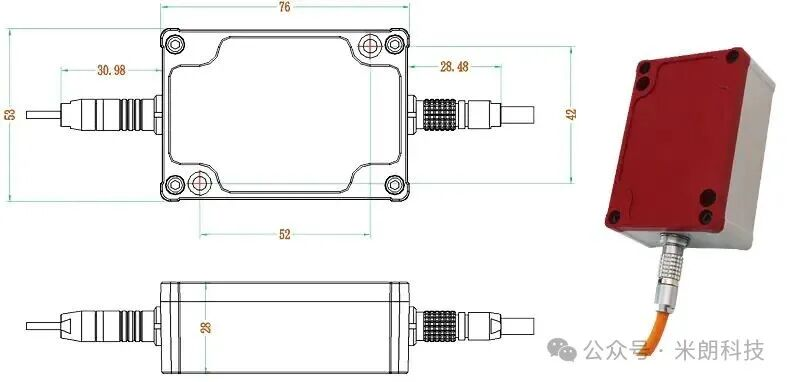

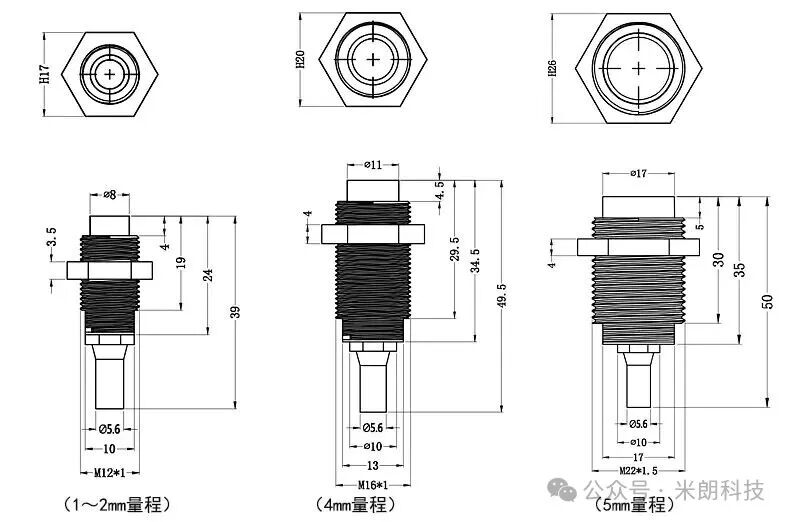

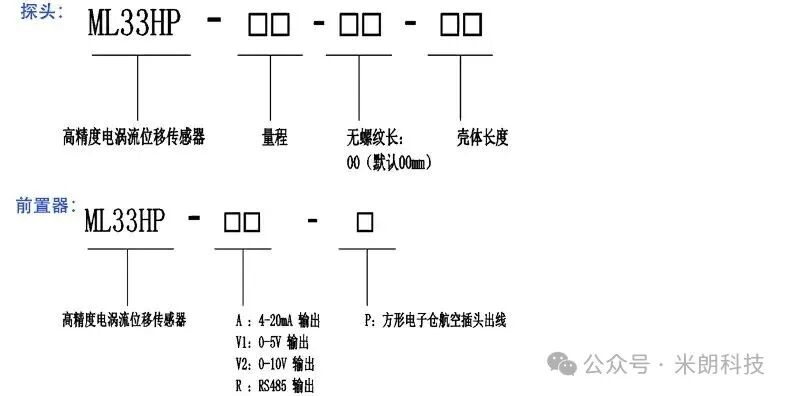

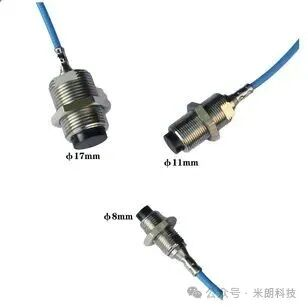

探头直径	Φ8mm	Φ8mm	Φ11mm	Φ17mm
线性误差	≤±0.1%FS	≤±0.1%FS	≤±0.1%FS	≤±0.15%FS
重复性	0.5um	0.5um	1um	1um
频率响应	0～10KHz		0～8KHz
输出信号	0～5V，0～10V，4～20mA，RS485
分辨率	1μm
供电电压	+12～24VDC
工作电流	电压型＜45mA，电流型＜25mA，RS485型＜40mA
使用工作温度	探头：-20℃～+60℃，前置器：-20℃～+80℃
防护等级	探头：IP67，前置器：IP65
探头电缆	默认2m，可定制
电源电缆	默认2m，可定制

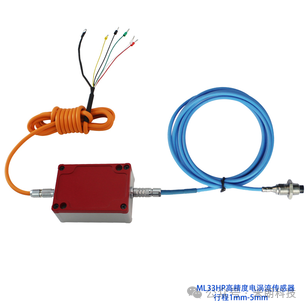

五、接线定义：（具体接线方式以实物为准）

	电流型	电压型	RS485
棕线	电源正 +24VDC	电源正 +12～24VDC	电源正 +12～24VDC
黑线	空	电源负 0V	电源负 0V
蓝线	电流输出 OUT	输出正 OUT+	RS485 A+
白线	空	输出负 OUT-	RS485 B-
屏蔽线	接大地 GND	接大地 GND	接大地 GND
