CAT1(4G)温度/温湿度无线监测系统

关键字：4G温度传感器 4G温湿度传感器 4G高湿传感器

一.背景

从2020年下半年起，在4G/5G的移动通讯基站覆盖比较完善的情况下,运营商逐步暂停2G终端入网。联通，电信开始终止2G基站的服务。几大运营商都把精力放到了CAT1，NB等新兴的移动物联网新技术上。其中CAT1是一种低速的4G物联网方案，可以使用现有的移动基站，不需要新建移动网络基站，可以完美地替换掉现有的GPRS通讯模块。

二.功能

l能实时监测各种环境的温度湿度和温度。

l组网方便快捷。

l支持云端平台实时显示温湿度数据，保存历史数据。

l平台实现了多用户管理。

三.系统组成

本系统由无线传输,温湿度传感器,云平台三部分组成。

l无线传输

无线传输技术使用了LORA,2G/3G/4G/5G/CAT1(移动网络),以太网相结合的方式。在本地使用LORA将传感器数据传送到网关，网关再通过移动网络或者以太网把数据传送到平台。无线传输采用了多种技术，保证了组网方便，传输距离远，功耗低。

l温度/温湿度传感器

针对不同的测温场景，我司开发了多款温湿度，温度传感器。我司的测温传感器分为普通场所，高湿场所，非接触式快速测温。普通场所的温湿度传感器采用进口材料，使用了我司专用的温湿度校准算法，能对监测的场所进行精准的温湿度检测。高湿场所的温湿度传感器适应工作在湿度高的环境中，一般的温湿度传感器，不能长期工作在高湿的环境，我司使用了先进的生产工艺，长时间的浸水测试，可以稳定的工作在高湿环境中。非接触式温度传感器使用红外光学技术原理，通过检测被测物体的红外光波长，来检测被测物体的温度。

l云平台

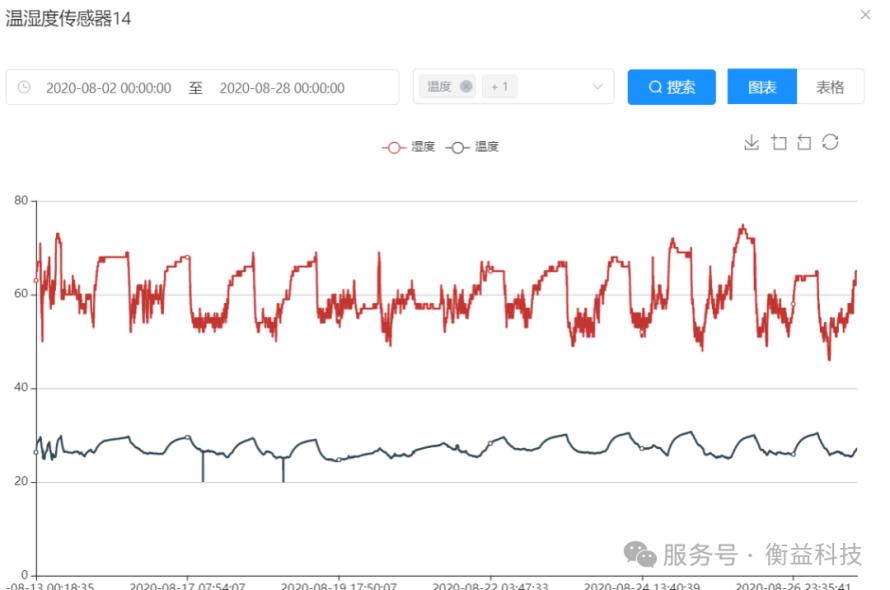

云平台提供了强大的设备管理能力与数据处理能力。云平台能对设备进行实时管理，对设备的状态，安装信息，地点信息进行统一的维护。平台强大的数据处理能力能将设备上传的数据进行显示，保存，分析。

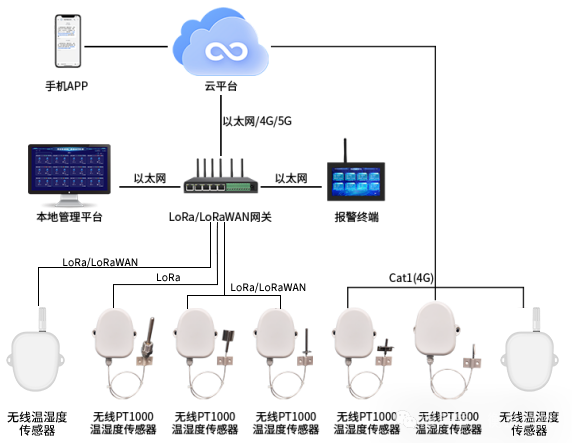

l总体功能框图

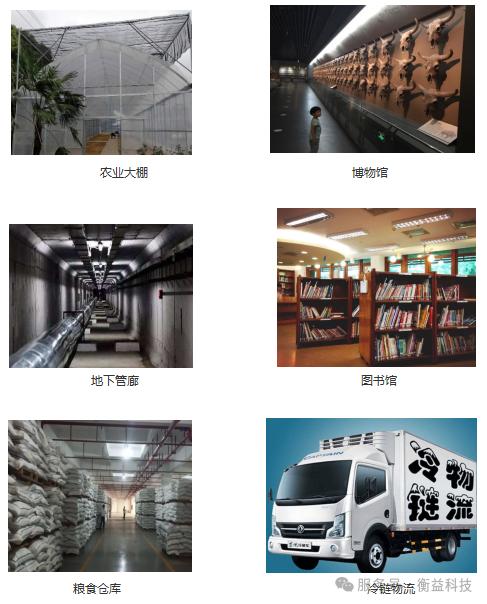

四.系统应用工作场所

五.重点产品详细介绍

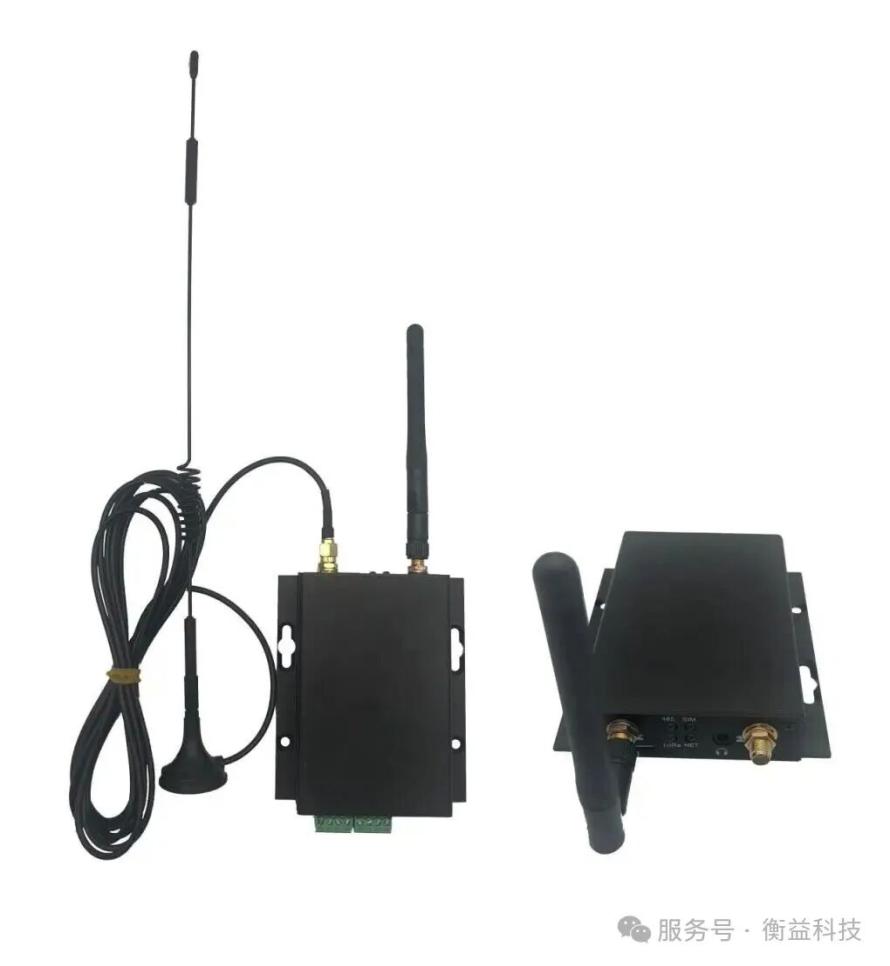

5.1CAT1(4G)多功能无线网关

u功能参数

参数	描述
移动网络	支持GSM/GPRS&<E Cat1
无线网络速率	GPRS：最大 85.6Kbps(DL)/85.6Kbps(UL) FDD-LTE:non-CA Cat1,最大 10Mbps(DL)/5Mbps(UL) TDD-LTE:non-CA Cat1,最大 8Mbps/2Mbps(UL)
本地无线	LORA私有协议，支持315MHZ~923MHZ之间的无线通讯
功率级别	GSM850:+33dBm EGSM900:+33dBm DCS1800:+30dBm PCS1900:+30dBm LTE:+23dBm LORA:+22dBm
电源	8~32V,不分正负极
对外数据接口	一路RS485,一路I/O，一路USB TYPE C(用于DEBUG)
指示灯	4个,分别代表RS485,LORA,SIM,NET
4G参数	FDD-LTE:B1,B3,B5,B8 TDD-LTE:B34,B39,B40,B41，支持有GSM/GPRS:900/1800MHZ
音频输出	一路，支持文字转语音

5.2高湿环境下的温湿度检测

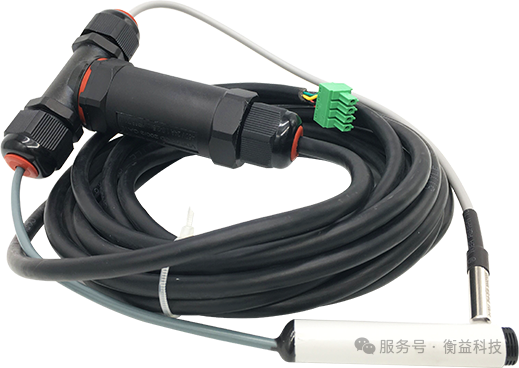

Ø产品图片

Ø功能参数

功能	参数
温度测量范围	-50℃~150℃
测量精度	±0.5℃
湿度测量范围	0~100%RH
工作温度	-30℃~60℃
精度	±3%RH
传输方式	RS485,LOAR无线传输
可靠性	防静电，防灰尘，有效抵抗种腐蚀性气体物质
湿度传感器	HS110LF(法国Humirel)
温度传感器

5.3低功耗环境温湿度传感器

Ø产品功能

用于检测环境的温度和湿度，通过LoRa/LoRaWAN/Cat1进行数据传输。

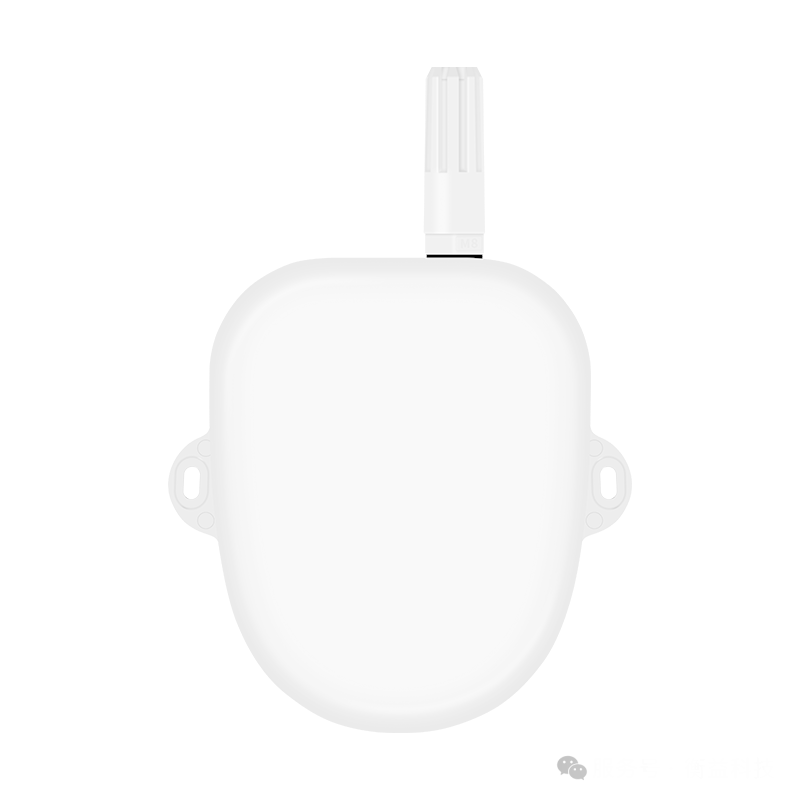

Ø产品图片

Ø产品参数

项目	参数	备注
功能	检测物体的温度，将环境温湿度数据通过LoRa/LoRaWAN/Cat1传到云平或者网关。
温度测量范围	-40℃~125℃
温度测量精度	±0.5℃
温度测量分辨率	0.1℃
数据传输方式	LoRa/LoRaWAN/Cat1	默认LoRa
无线通讯	支持LoRa/LoRaWAN无线通讯，频段为31MHZ~915MHZ	无线通讯为选配件，默认的频段为470MHZ
测温部位	外部探头
工作温度	-20℃~80℃
电源	两节18505锂亚电池，8000MA

5.4低功耗测温传感器

Ø产品功能

本产品是一款高性能、高灵敏度的温度数据采集终端，具有1个通道AD采集端口，可接入PT100/PT1000热电阻传感器并转换为温度数据通过无线Cat.1上传到云平台，便于工程组网及工业应用，支持平台对接。

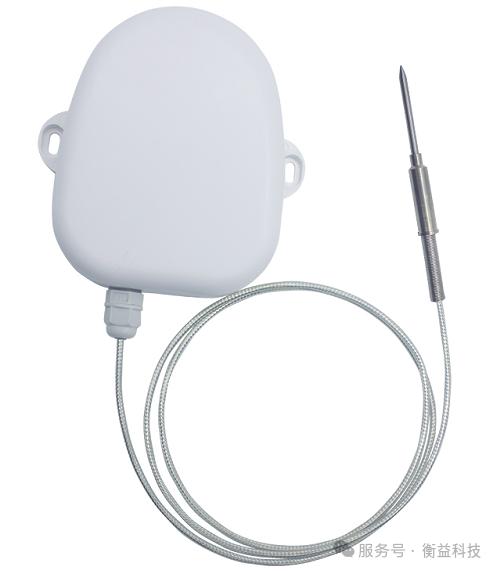

Ø产品图片

Ø产品参数

项目	参数	备注
功能	检测物体的温度，将温度数据通过LoRa/LoRaWAN/Cat1传到云平。
温度测量范围	-40℃~380℃
温度测量精度	±0.5℃
温度测量分辨率	0.1℃
数据传输方式	LoRa/LoRaWAN/Cat1	默认LoRa
无线通讯	支持LoRa/LoRaWAN无线通讯，频段为31MHZ~915MHZ	无线通讯为选配件，默认的频段为470MHZ
测温部位	外部探头
测温杆长度	100CM
工作温度	-20℃~80℃
电源	两节18505锂亚电池，800MA
