助力可穿戴设备市场MWPH、MWPU系列小尺寸电感上线

来源：顺络电子(Sunlord)

作者：-

发布时间：2025-11-21

图片来源于顺络内部

概要

顺络绕线片式功率电感MWPH/MWPU系列采用精密绕线与磁屏蔽涂覆工艺，与常规的绕线电感相比，由开磁路设计优化为磁屏蔽结构，减少漏磁，降低对周边器件的影响，减少TWS耳机底噪问题；同时优化磁芯材料，有效提高产品通流能力。MWPH/MWPU系列产品尺寸从1.0x0.5(mm) 到1.6x0.8(mm)，且拥有较宽的感量范围，0.33μH ~22μH。可广泛应用于TWS耳机、智能手表、Pad等消费类电子及便携式医疗设备领域。

背景

伴随蓝牙、芯片、传感器等技术的成熟，终端产品设计逐渐趋向小型化、轻薄化，对应用在其内部的电感器件性能与尺寸的要求也进一步提升。传统绕线电感为开磁路结构设计，产品尺寸、损耗较大，而新一代的穿戴类产品设计对产品尺寸与性能都有更高的要求。基于以上背景，顺络电子依托片式电感小型化的成熟工艺平台，开发半磁屏蔽MWPH系列功率电感，采用低损耗材料，高精度的涂覆工艺，减小尺寸的同时实现产品性能的提升，满足应用端需求。另外，由于空间限制和强磁场的影响，TWS耳机、手表等智能穿戴设备越来越关注磁场干扰问题。为了增加电感的抗EMI能力及降低对周边器件的磁场干扰，顺络采用二次点胶涂覆工艺，开发了一款全磁屏蔽绕线片式电感MWPU系列，进一步提升产品的EMC特性。

产品特点

磁屏蔽精密绕线，提升EMC特性
低DCR和ACR，低功耗，延长电池续航能力
高磁导率，高饱和电流
小型化，尺寸范围覆盖1.0x0.5(mm)~1.6x0.8(mm)

产品优势

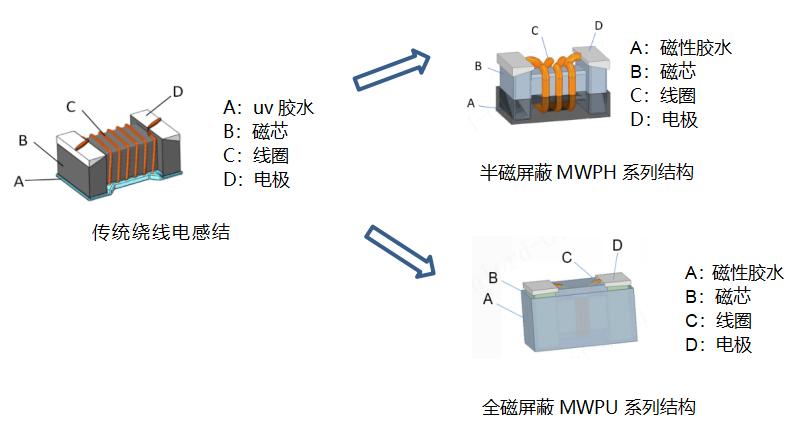

1、磁屏蔽精密绕线，提升EMC特性

传统绕线电感表面涂覆UV胶水，为开磁路结构，只起到保护铜线，便于客户贴片吸取作用。而绕线片式电感MWPH系列采用磁性胶水半包覆封装，在固定线圈的同时进一步减少漏磁，减少了TWS耳机底噪问题。MWPU系列增加二次点胶工艺，将线圈全包覆，避免了磁力线外泄风险，进一步提升EMC特性。

图片来源于顺络内部

2、高Bs、低损耗磁芯材料，提升可穿戴设备电池续航能力

对于TWS耳机等智能穿戴设备，除了底噪和小型化，电池续航能力也是一直以来备受厂家关注。因此，在满足小型化同时，我司MWPU系列进一步优化磁芯材料，采用高Bs、低损耗合金材料，提高产品通流能力，并降低DCR和ACR，从而降低产品损耗，提升电池续航能力。

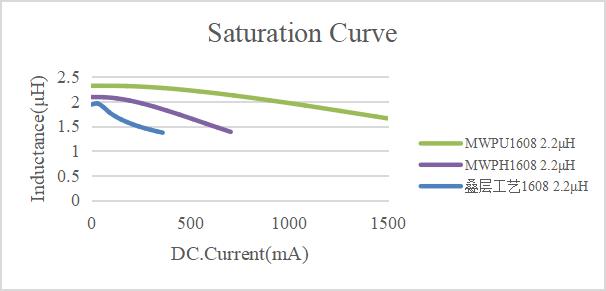

3、对比叠层类功率电感，MWPH/MWPU系列拥有更小尺寸和更大电流

在同尺寸条件下，绕线片式功率电感MWPH/MWPU系列具备更优的通流能力，按初始感值下降30% ，MWPH1608系列饱和电流比叠层1608高2倍左右，MWPU1608系列比叠层工艺高3倍左右。

图片来源于顺络内部

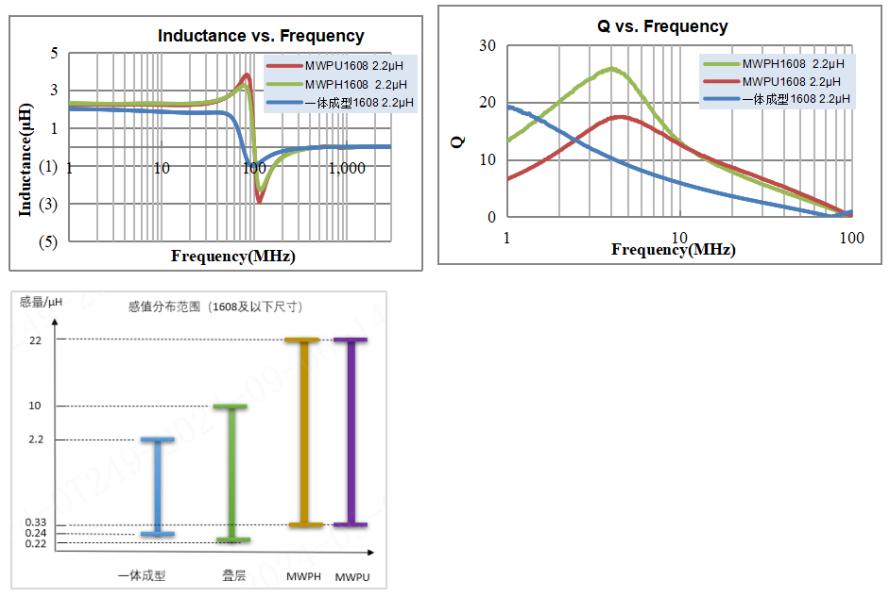

4、对比一体成型类功率电感，MWPH/MWPU系列具有更高Q值、更低损耗

绕线片式功率电感MWPH/MWPU系列自谐频率更高，可满足更高频电路应用；高频下Q值更高，损耗相对较小；更宽的感量分布范围（0.33μH~22μH）。

图片来源于顺络内部

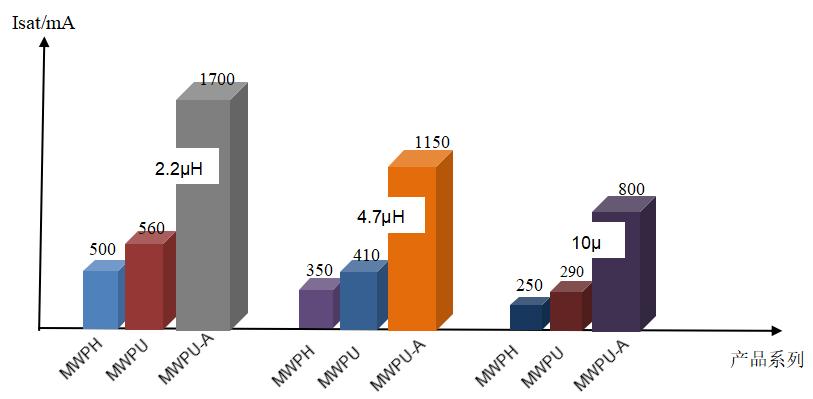

5、对比MWPH系列，MWPU系列拥有更高的饱和电流

相同的尺寸和感量下，以尺寸1608，感量2.2/4.7/10μH为例，MWPU系列饱和电流相较于MWPH系列提高了12%以上，且MWPU1608A合金系列饱和电流高出2倍以上。

图片来源于顺络内部

可穿戴设备常用型号推荐

MWPH1005A TYPE

图片来源于顺络内部

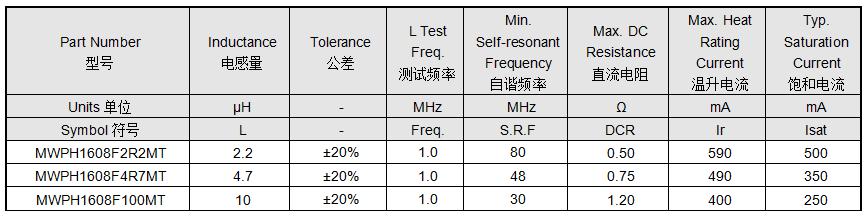

MWPH1608F TYPE

图片来源于顺络内部

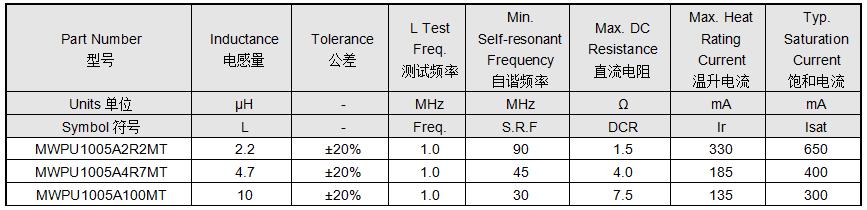

MWPU1005A TYPE

图片来源于顺络内部

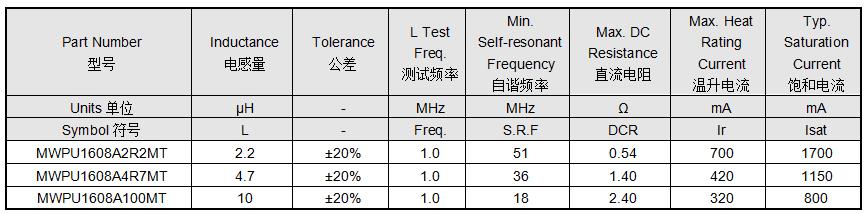

MWPU1608A TYPE

图片来源于顺络内部

蓝牙可穿戴设备汽车电子消费电子便携式电子产品电子制造电子生产线绕线片式功率电感
