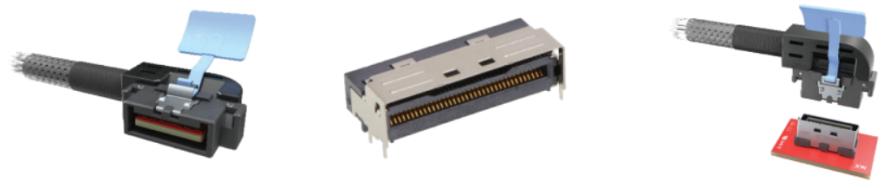

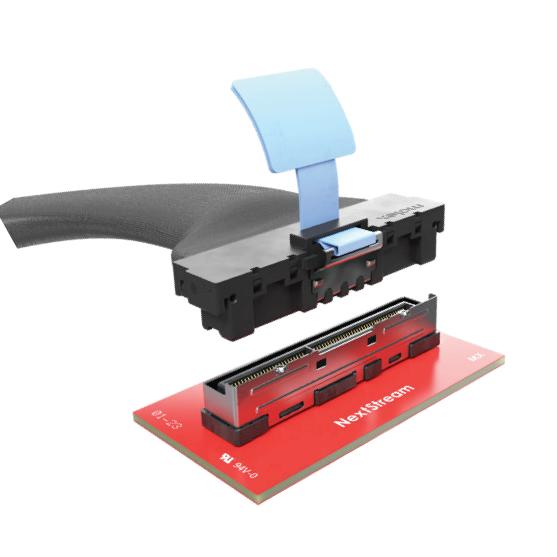

NextStream连接器系列产品-感算商城

下一代NextStream连接器系列产品可连接高达64Gbps传输速率的PAM-4高速数据电路，并符合PCI Express（PCIe）6.0标准，该连接器可用于数据中心升级并能满足AI、NVMe-EDSFF存储、CXL、UPI系统和高性能计算等数据密集型应用场合的数据连接需要。

Part.1

优点和特点

提供可升级的高速性能，以支持面向未来的系统

该连接器支持高达64Gbps的PAM-4传输速率，适用于需要高速且低延迟数据传输的数据密集型应用场景。它使用了具备再生中继功能的有源铜缆（ACCre-driver cable），未来还可升级至支持PCIe 7.0 28Gbps PAM-4数据传输速率的连接器。

通过支持标准化应用场合和协议来满足系统需求

包括支持PCIe 6.0、NVMe-EDSFF、CXL、UPI 2.0和OCP DC-MHS，以及根据需要定制的接口。

在空间受限的应用场合中提供高性能连接

优化后的对配高度低至11.90毫米，可连接小型化封装结构中的PCIe 6.0速率信号电路。

能够补偿更长且更细的电缆上的信号损耗并提高系统增益

采用业界首创的内置有源再生中继信道。

有助于确保在高速应用场景中实现卓越的信号完整性（SI）

使用完全遮蔽的电缆插头塑壳和增强型桨片卡/金手指（金黄色的导电触片）保护，符合PCIe 6.0的插入损耗、回波损耗和串扰标准。

简化了操作人员的安装，并有助于消除错配的可能

具备防止斜插、倒插的功能，同时具有引导和止挡功能以及防错设计，因此安装过程更加迅速和简便。

Part.1

市场和应用场合

服务器和存储器

云计算、超大规模数据中心、人工智能基础设施、交换器、服务器、存储设备、内存阵列（JBOM）系统

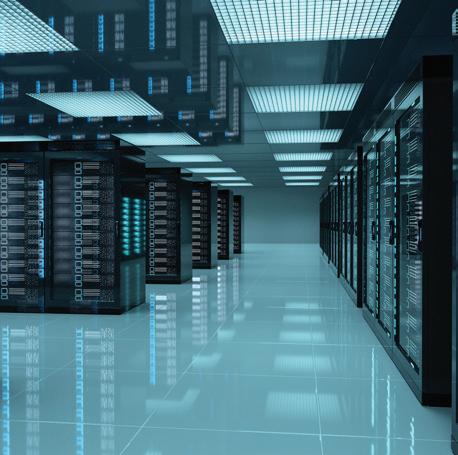

超大规模数据中心

网络设备

机框中的连接、插接卡、路由器、磁盘阵列（JBOD）系统

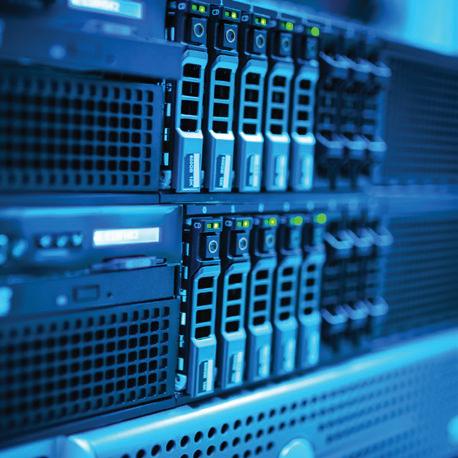

服务器和路由器

消费类产品

互联家庭系统、物联网（IoT）设备

物联网设备

Part.1

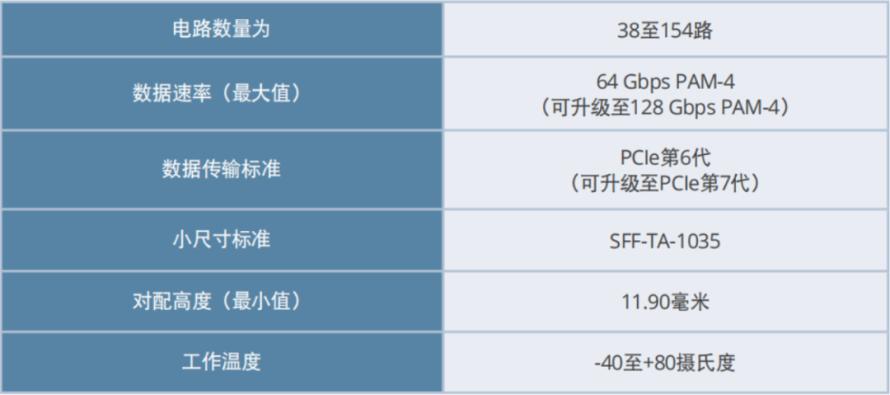

规格参数

参考信息	包装：卷带设计计量单位：毫米是否符合RoHS标准：是是否无卤素：是是否耐受灼热丝高温：是数据速率标准：PCIe 6.0，可升级至PCIe 7.0标准小尺寸标准：SFF-TA-1035
机械参数	对配高度：11.9毫米连接器长度：30.40毫米固定/锁定：闩锁固定对配力（最大值）：54牛，80个引脚闩锁保持力（最小值）：50牛线规：28至32AWG 电线类型：分立式和带状双芯电缆端子间距：0.60毫米电缆插头类型：立式、卧式，右出线、左出线插座类型：立式、卧式插座安装方式：表面贴装焊接路数：38、44、74、80、124、130、148或154路可插拔次数（最大值）：250次
电气参数	数据速率（最大值）：64Gbps PAM-4，可升级至128Gbps PAM-4 PCIe信道：X4/X6（42P）、X8/X12（80P）、 X16/X20（130P）、X20/X24（160P）阻抗：85欧姆电压（最大值）：每个触点12伏交流电流（最大值）：每个触点1.1安培
物理参数	塑壳：LCP 接点：铜合金电镀：接触部位 – 镀金工作温度：-40至+80摄氏度
