TDK新动作！树脂顶盖电力电容器产品系列再扩容-感算商城

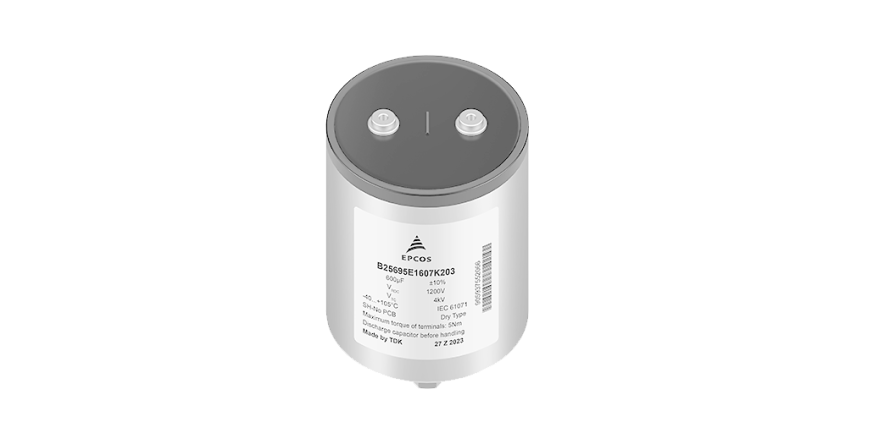

TDK致力于不断扩展其树脂顶盖电力电容器产品系列。MKP DC标准系列中的B25690可满足下一代功率变换器的需求，具有更低的局放以及更高的放电起始电压与熄灭电压。其高耐湿性符合IEC 61071标准（1.3*VR、+85 °C/85% RH/500小时）。现在该产品线新增了一款专为更高温度应用而设计的新系列，即MKP DC HT B25695系列。该新系列产品的热点温度最高达+105 °C，可耐受更大的纹波电流，并适用于更高环境温度的工况。

特点

直流支撑系列的电压范围：700 V至1300 V
大电流密度
在最高+70°C的条件下无需电流降额
符合多项标准：IEC 61071-2017、GB/T 17702-2021和RoHS

优势

热点温度最高可达+105°C
提供ANSYS™仿真
长使用寿命

使用寿命@+85 °C热点温度：50000小时
使用寿命@+70 °C热点温度：190000小时

树脂顶盖HT电容器解决了诸多设计问题

下面通过一些客户需求示例进行说明：

工作条件：Tamb = +65 °C
直流支撑的总电容值：6.5至7 mF
总电流：545 A
电压：800 V DC

考虑到这些需求，可选择一个电容值和电压分别为730 µF/900 V的电容器，尺寸为85 x 176 x 182 mm。通常九到十个电容器即可满足整体需求。

对于单个电容器，有两种型号可供选择：标准系列的B25690A0737K901和高温系列的B25695E0737K901。

参照B25695E0737K901的参数：

ESR = 1.3 mΩ / Rth = 4.2 K/W

示例1：基于170,000小时使用寿命的比较

假设使用10个各种类型的电容器，且每个电容器所需的RMS电流为54.5 A

电容器自热：ΔT= (54.5 A)² ∙ 1.3 mΩ ∙ 4.2 K/W = 16.2 K

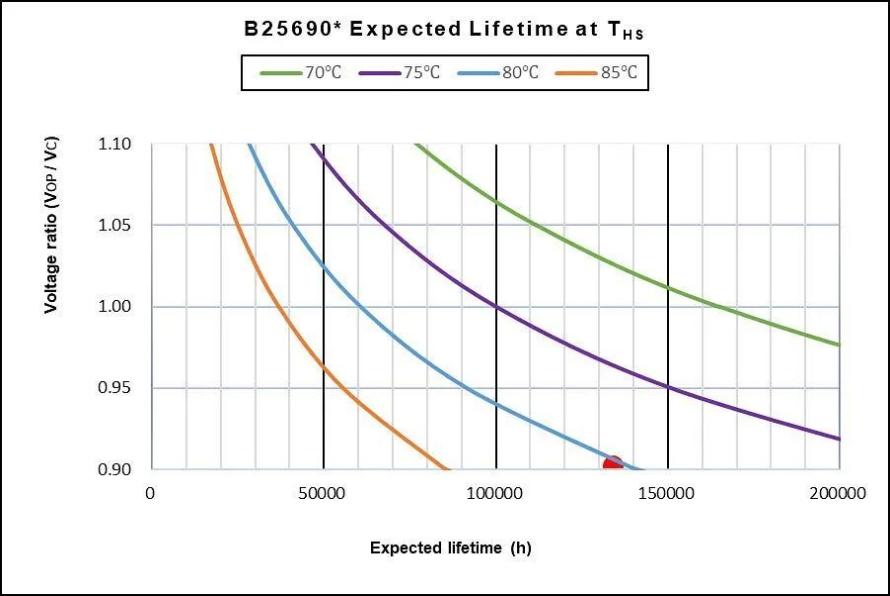

B25690A0737K901:

热点温度：Tamb + ΔT = +65 °C + 16.2 K = +81.2 °C
电压比：800 V / 900 V = 0.89
使用寿命：134,000小时

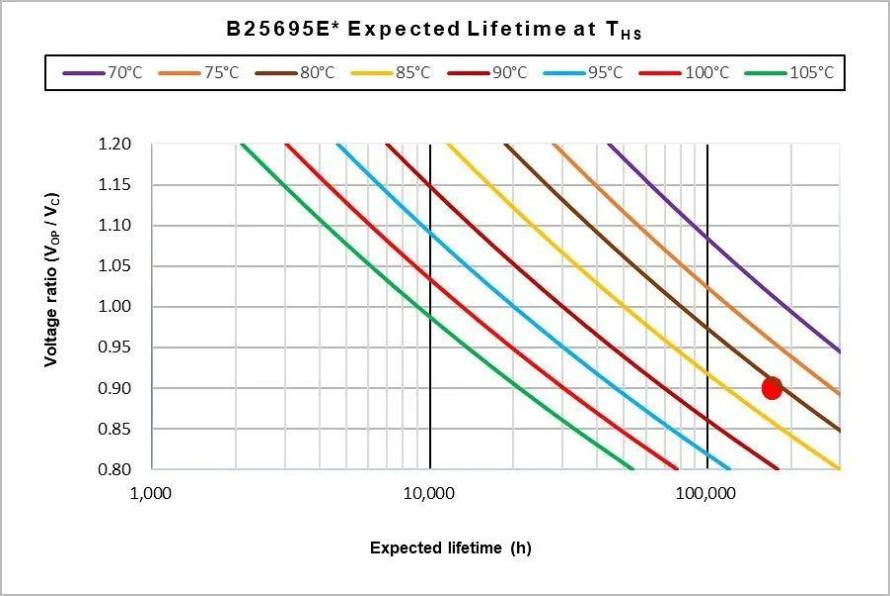

B25695E0737K901:

热点温度：Tamb + ΔT = +65 °C + 16.2 K = +81.2 °C
电压比：800 V / 900 V =0.89
使用寿命：175,000小时

仅MKP DC HT (B25695) 满足客户170,000小时使用寿命的要求。

示例2：基于125,000小时使用寿命的比较，旨在节省空间

使用B25690：

需要并联10个B25690A0737K901元件（每个元件的电流 = 54.5 A）
电容器自热：ΔT= (54.5 A)² ∙ 1.3 mΩ ∙ 4.2 K/W = 16.2 K
热点温度：Tamb + ΔT = +65 °C + 16.2 K = +81.2 °C
电压比：800 V / 900 V = 0.89
使用寿命：134,000小时

使用B25695：

需要并联9个B25695E0737K901元件（每个元件的电流 = 60.5 A）
电容器自热：ΔT= (60.5 A)² ∙ 1.3 mΩ ∙ 4.2 K/W = 20 K
热点温度：+65 °C + 20 K = +85 °C
电压比：800 V / 900 V = 0.89
使用寿命：128,000小时

MKP DC HT (B25695) 仅使用9个而非10个B25690即可满足客户125,000小时使用寿命的要求。

使用B25695系列有助于减少直流支撑应用的尺寸和重量。假定标称工作电压为800V而非900V，B25695可处理的纹波电流能力为74.1A，并且支持高达+95°C的温度。若考虑降额使用的情况，其能多承受36%的电流，并且这种最坏条件下具有约10,000小时的使用寿命。

注意事项

耐高温和更长寿命更倾向于哪个选择？

通常，某些应用的环境温度可达到85°C，比如牵引或压缩机的逆变器，而且工作时的自热温度通常在10K范围内。对于这类应用，MKP DC HT系列B25695电容器可以胜任。

该系列是否能与高频SiC开关一起使用？

这取决于客户的电流配置。我们可提供大多数型号产品的ESR与频率曲线。您在设计前可索要这些数据。若电容器数据表中的参数不满足要求，可联系我们按需定制特殊类型的产品。
