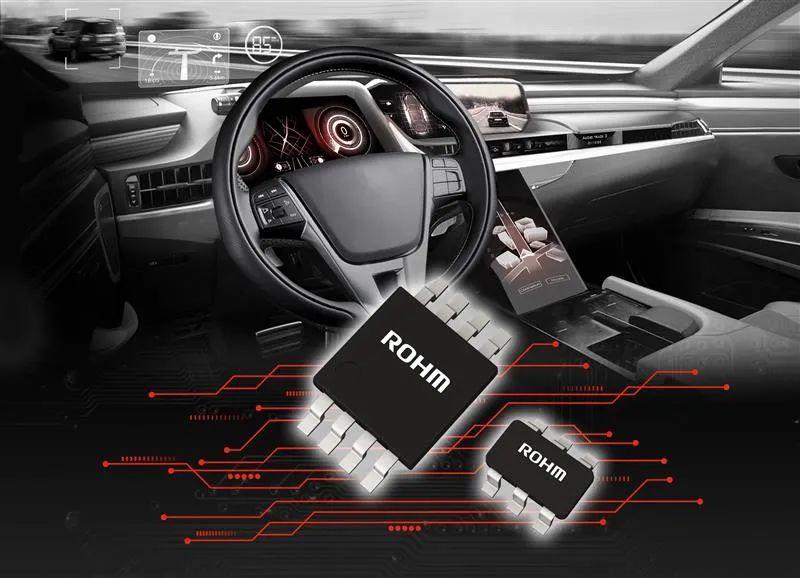

全球知名半导体制造商ROHM（总部位于日本京都市）最新推出符合车规标准AEC-Q100^*1的高精度电流检测放大器“BD1423xFVJ-C”和“BD1422xG-C”。

采用TSSOP-B8J封装的“BD1423xFVJ-C”支持+80V的输入电压，适用于48V电源驱动的DC-DC转换器、冗余电源、辅助电池、电动压缩机等高电压环境。根据其增益设置可分为“BD14230FVJ-C”、“BD14231FVJ-C”和“BD14232FVJ-C”三种型号。

采用小型SSOP6封装的“BD1422xG-C”支持+40V的输入电压，非常适用于车身和驱动控制单元中5V/12V驱动的电源网络中的电流监测和保护（过电流检测）等需要节省空间设计的车载设备。根据其增益设置，可分为“BD14220G-C”、“BD14221G-C”和“BD14222G-C”三种型号。

电流检测放大器是用来间接测量电路电流的放大器。其作用是放大分流电阻器^*2产生的微小电压降，并将其转换为可测量的电压信号，适用于系统控制和监测等应用。

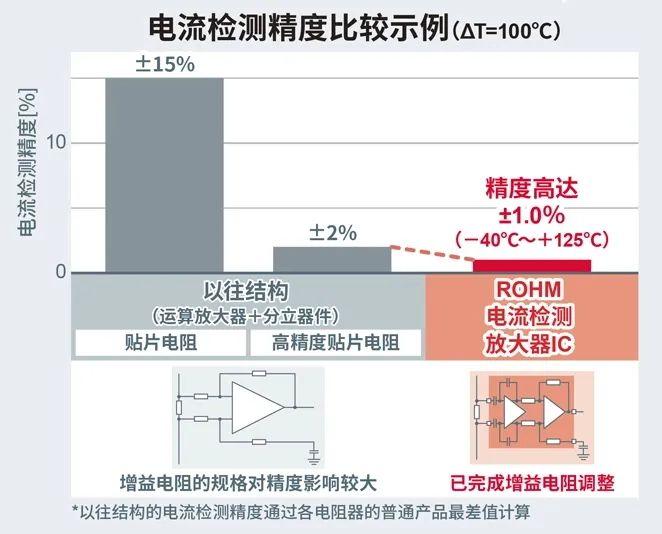

新产品将以往运放+分立器件的运放电路方式进行一体化封装，更加节省空间，仅通过连接分流电阻器即可进行电流检测。另外，新产品采用两级放大器结构，输入级采用斩波放大器^*3，后级采用自稳零放大器^*4，通过在IC内部匹配决定增益精度的电阻，不仅可抑制温度变化的影响，还可实现±1%的高精度且稳定的电流检测。

此外，即使外置抑制噪声用的RC滤波电路，新产品也可维持电流检测精度，有助于减少设计工时。不仅如此，还具有达-14V的负电压耐受能力，支持反向电压、反接和负电压输入。产品阵容中还新增+80V输入电压的产品，支持电动汽车（xEV）等应用使用的48V电源，可满足车载应用的多样化需求。

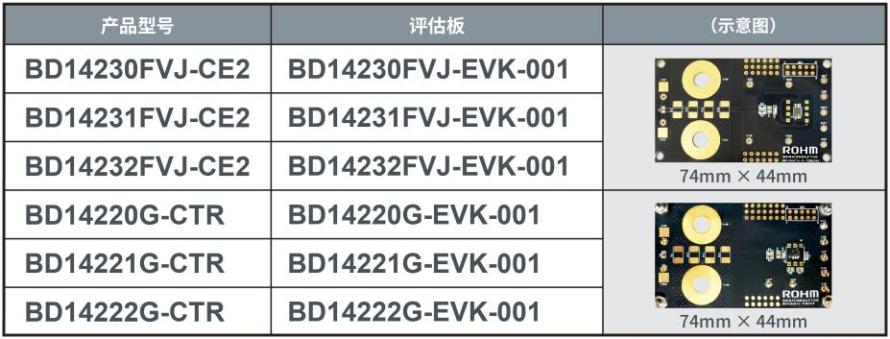

前道工序的生产基地为ROHM Hamamatsu Co., Ltd.（日本滨松市），后道工序的生产基地为ROHM Integrated Systems （Thailand）Co., Ltd.（泰国）和ROHM Electronics Philippines, Inc.（菲律宾）。相应的产品也可自Ameya360、Oneyac、Sekorm等电商平台购买。另外，ROHM还提供评估板便于客户快速评估应用产品的设计。未来，ROHM将继续提供有助于提升车载设备精度和可靠性的出色解决方案。

开发背景

近年来，随着电动汽车的普及，车载市场除了传统的5V/12V电源外，由48V电源驱动的系统不断增加。随着各种车载应用的功能增加带动监测和控制需求旺盛，使得高精度电流检测至关重要。ROHM的车载电流检测放大器融入了多年来自身积累的模拟技术优势，可满足车载市场需求，产品不仅对负电压和高电压具有出色的耐受能力，还实现高精度电流检测，有助于提升电动车辆等车载应用的安全性和可靠性。

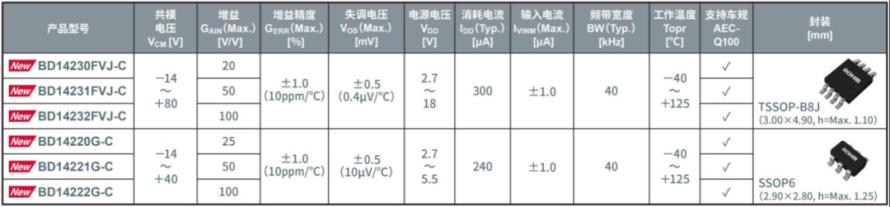

产品阵容
