开环式电流传感器模组麦歌恩MTC951

来源：麦歌恩

作者：-

发布时间：2025-1-22

阅读量：6

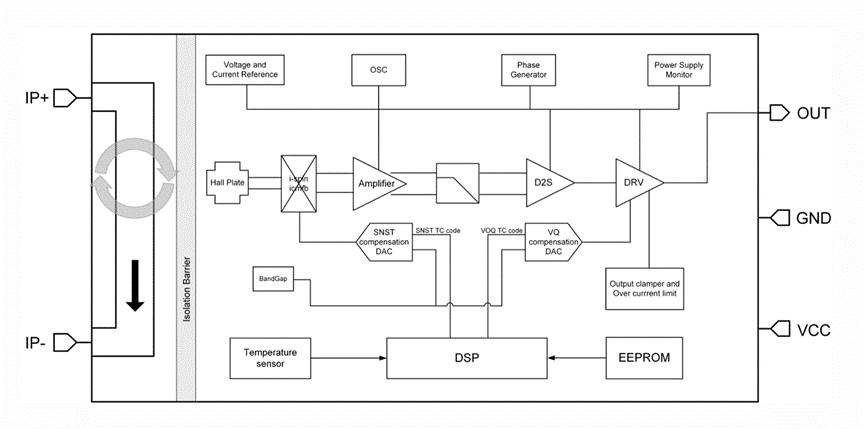

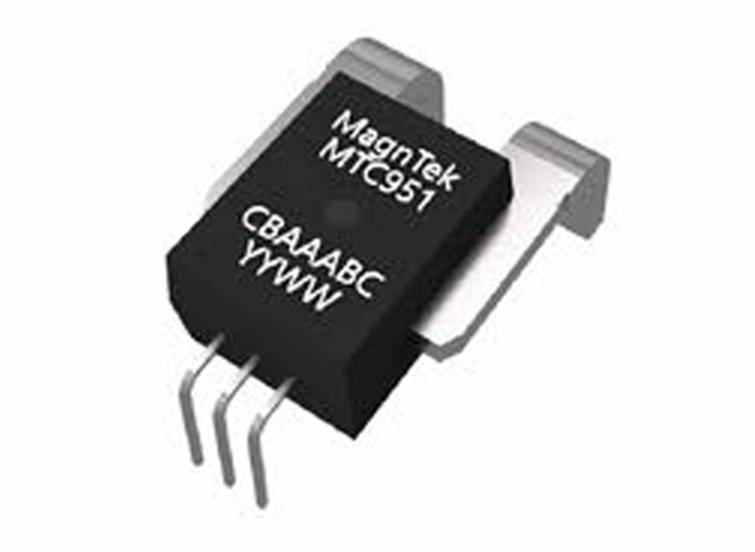

MagnTek（麦歌恩）®MTC951产品系列是一款基于霍尔效应原理的开环式电流传感器模组，该产品可以广泛用于工业，商业和通信系统中的交流或直流电流检测。每个MTC951都由一个高精度，低噪声以及低温漂的线性霍尔IC、磁芯以及内置的低插入电阻的电流导体路径组成。流经此低电阻电流导体路径的外加电流会产生一个磁场，芯片将其转换为与输入电流成比例的电压信号输出。由于模组内部使用了磁芯，可以有效抑制外部共模磁场对模组的干扰，改善了在磁噪声环境中的精度。

MTC951会根据电流量程的不同要求，在工厂内部会对输出电压进行精确校准。当施加的电流流过内部电流传导路径（从引脚4到引脚5）时，芯片的输出具有正斜率（>VOQ）。该导电路径的内部电阻典型值为100uΩ，可实现低耗能。导电路径的端子（引脚4和5）与信号线（引脚1至3）电气隔离。这使得MTC951电流传感器模组可以在高端电流检测应用中使用，而无需使用其他昂贵的隔离技术。MTC951系列，该系列封装符合RoHS要求。
