4800Vrms隔离电压的开环式电流传感器—麦歌恩MTC921系列
来源：MagnTek
发布时间：2025-1-7
阅读量：3
MagnTek（麦歌恩）MTC921产品系列是一款基于霍尔效应原理的开环式电流传感器模组，该产品可以广泛用于工业，商业和通信系统中的交流或直流电流检测。
麦歌恩MTC921由一个高精度，低噪声以及低温漂的线性霍尔IC、磁芯以及内置的低插入电阻的电流导体路径组成。流经此低电阻电流导体路径的外加电流会产生一个磁场，芯片将其转换为与输入电流成比例的电压信号输出。由于模组内部使用了磁芯，可以有效抑制外部共模磁场对模组的干扰，改善了在磁噪声环境中的精度。
MTC921会根据电流量程的不同要求，在工厂内部会对输出电压进行精确校准。当施加的电流流过内部电流传导路径(从引脚4到引脚5)时，芯片的输出具有正斜率(>VOQ)该导电路径的内部电阻典型值为100uQ，可实现低耗能。导电路径的端子(引脚4和5)与信号线(引脚1至3)电气隔离这使得MTC921电流传感器模组可以在高端电流检测应用中使用，而无需使用其他昂贵的隔离技术。
产品特点：
- ±0.3%全温度范围内的典型线性度
- 快速的输出阶跃响应时间:4us
- 150kHz信号带宽
- 5.0V直流电源供电
- -40'C~125℃ 工作温度
- 内部导体电阻:100uQ
- 额定电流检测范围:(单向或者双向)：±50A,+100A,+150A,+200A,+300A,+400A,+100A,+150A,+200A
- 检测交流与直流的电流信号
- 比例输出模式
- 极其稳定的静态输出电压
安规相关认证:
隔离电压:4.8kVrms 1min
工作电压:700Vrms，990VDc or Vpk
电气间隙:>7.2mm
爬电距离:>7.2mm
- 封装形式:CB-2-3
- 符合RoHS规定:(EU)2015/863

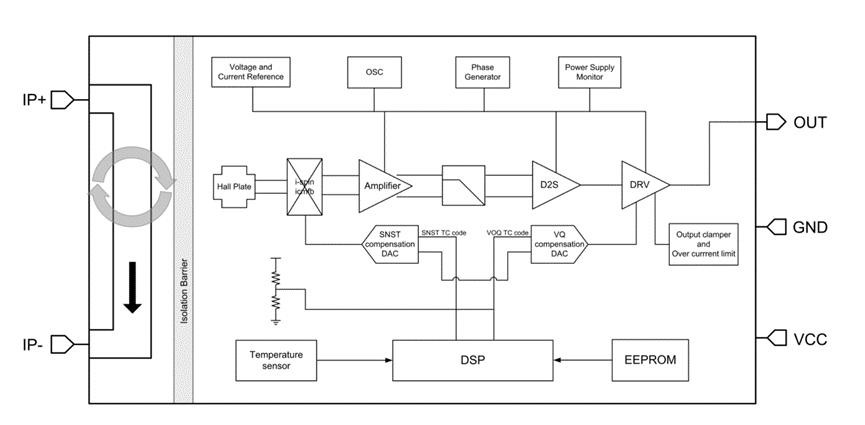

功能框图：
主要应用：
- 中低功率变频器电流检测
- 电机相位和轨电流检测
- 充电器和转换器直流电源
- 过流保护
- 不间断电源(UPS)
如需了解更多产品详情，可查看下载数据手册MTC921开环式电流传感器数据手册-感算商城
