巴丁微“芯”动时刻：大功率直流电机驱动芯片BDR6126S

来源：巴丁微电子

作者：-

发布时间：2024-12-12

阅读量：2

BDR6126S是一款直流电机驱动芯片，适用智能锁具类、个人护理类和小家电类等产品领域。内部集成H桥驱动器，采用低导通电阻的P/NMOS功率管。通过两个逻辑输入端来控制电机前进、后退及刹车。

BDR6126S采用SOP8的封装形式，符合环保规范。

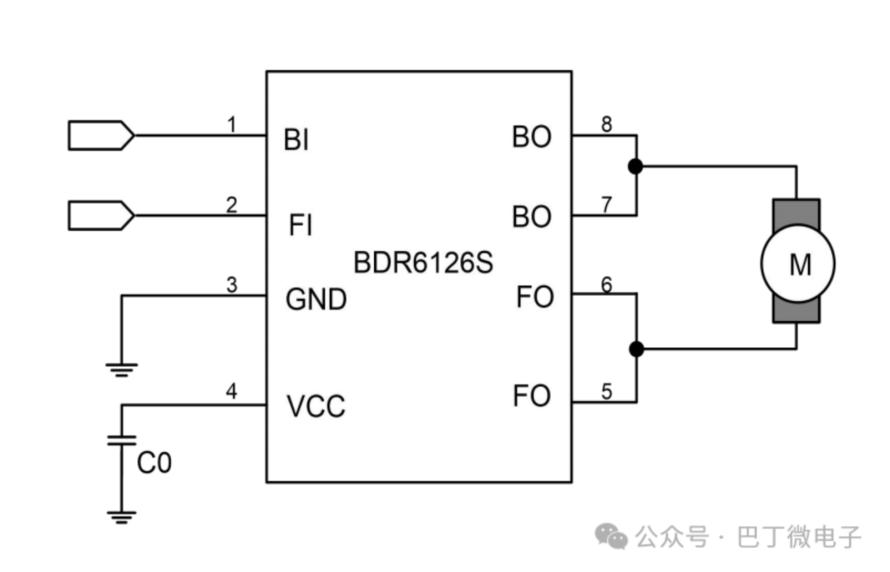

其典型的电路原理图如下：

BDR6126S具有以下特征：

内置PMOS/NMOS的H桥驱动器；

3~16V宽电压工作范围；

低输出导通阻抗；

待机电流小于1uA;

持续电流1.8A（VDD=12V）；

峰值5A（VDD=12V），电流输出能力；

SOP8封装；

BDR6126S可广泛应用于：电子锁、个人护理电器、小家电、机器人及宠物电器等领域。
