24G毫米波传感器开发套件EVB1122

来源:矽典微

作者:-

发布时间:2024-3-25

阅读量:2

产品描述

矽典微推出的EVB1122 24G毫米波开发套件搭载ICL1122 SoC、1T2R多patch高增益天线和ARM Cortex-M4主控MCU。帮助毫米波的开发者快速评估芯片远距检测性能,且可基于开发所需要的雷达参数配置,自动生成寄存器配置。可实时观测和分析采集数据,轻松开发算法,实现多场景丰富应用。还提供室内多目标人体跟踪、室外远距离(>100米)探测等应用体验。



及接口



支持Type-C USB、UART接口或IO接口的外部





最大传输速率34 Mbps;





支持SWD接口程序调试和烧录;





支持USB供电(默认)和J1接口外部两种供电方式;





特点



完整硬件系统:集成1T2R毫米波传感器芯片、多patch高增益天线、高性能MCU和高速数据透传Type-C USB接口。





敏捷开发工具:完整的芯片评估系统,简洁易懂的雷达配置软件,实时信号质量和波形分析工具。





丰富应用体验:内置室内多人体目标轨迹、室外远距离目标跟踪等典型应用演示。

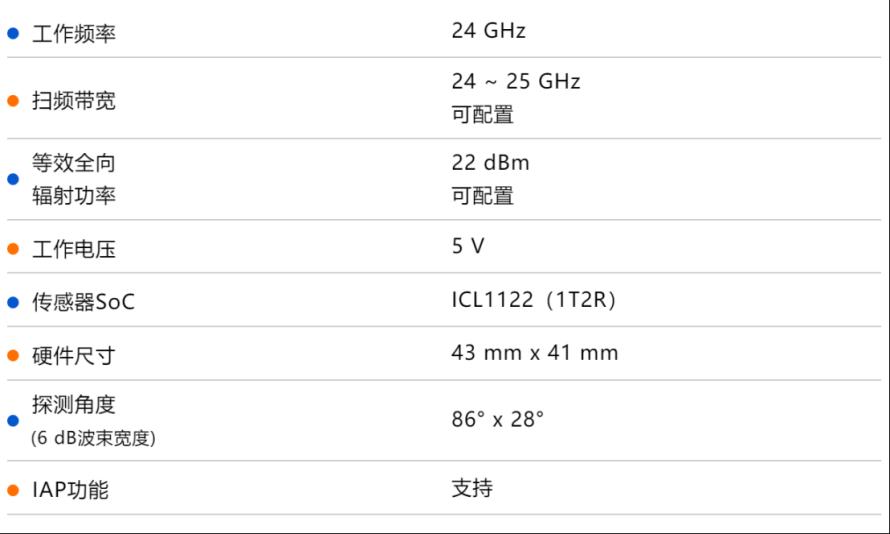

产品规格



24G毫米波传感器开发套件EVB11221





24G毫米波传感器开发套件EVB11222

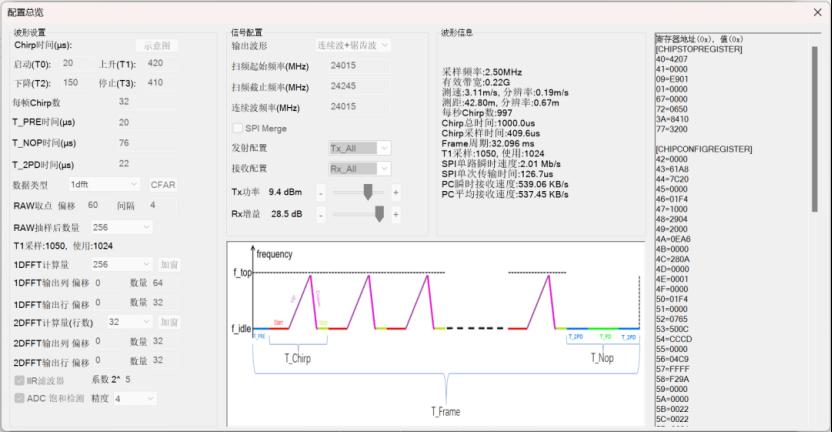

参数配置界面



24G毫米波传感器开发套件EVB11223

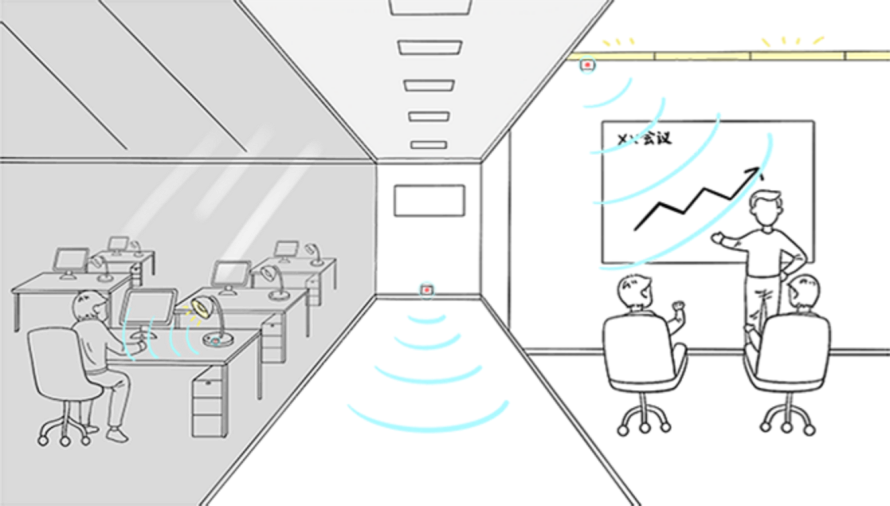

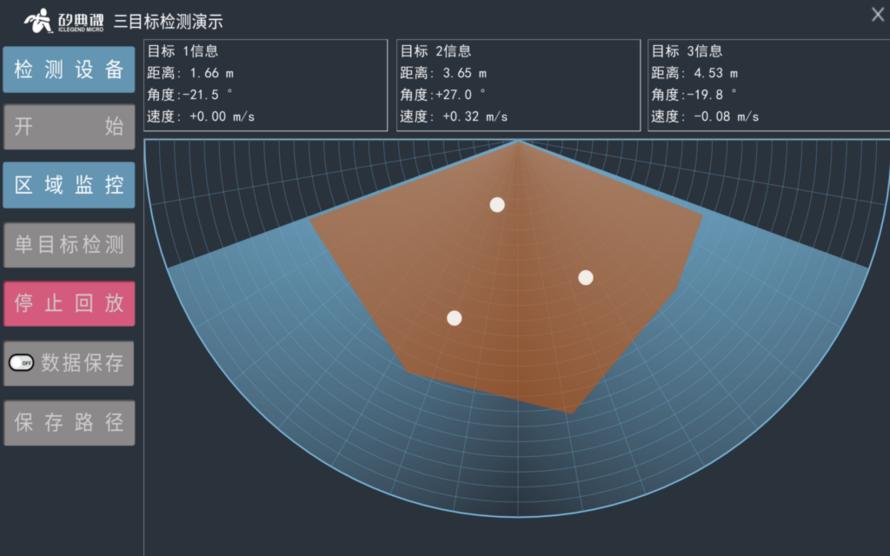

室内多人体目标轨迹



24G毫米波传感器开发套件EVB11224

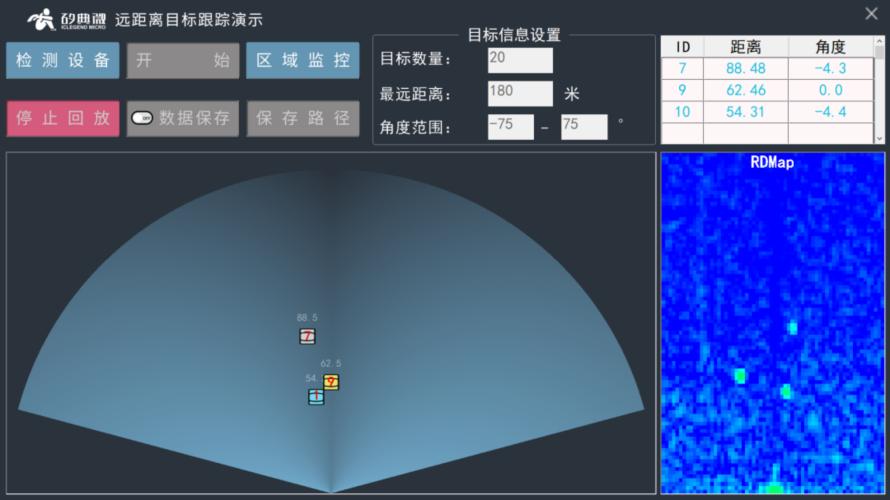

室外远距离目标跟踪



适配丰富的应用场景



24G毫米波传感器开发套件EVB11225

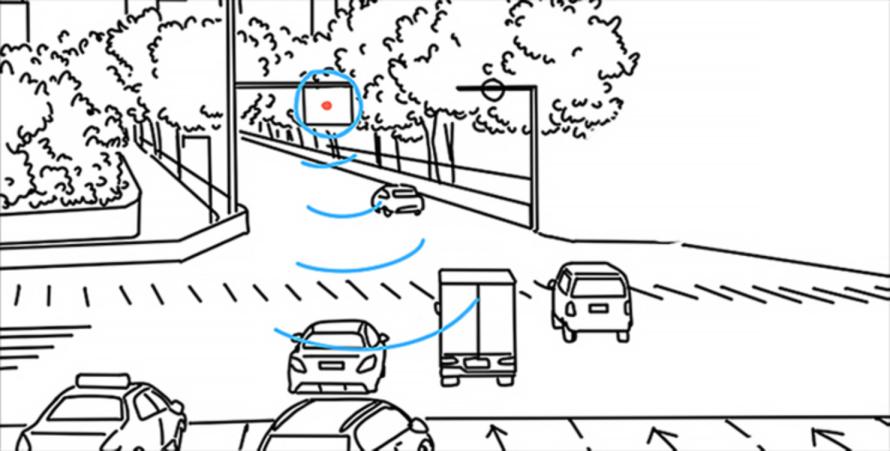

精准测距测速测角



24G毫米波传感器开发套件EVB11226



室内多人体目标轨迹



24G毫米波传感器开发套件EVB11227

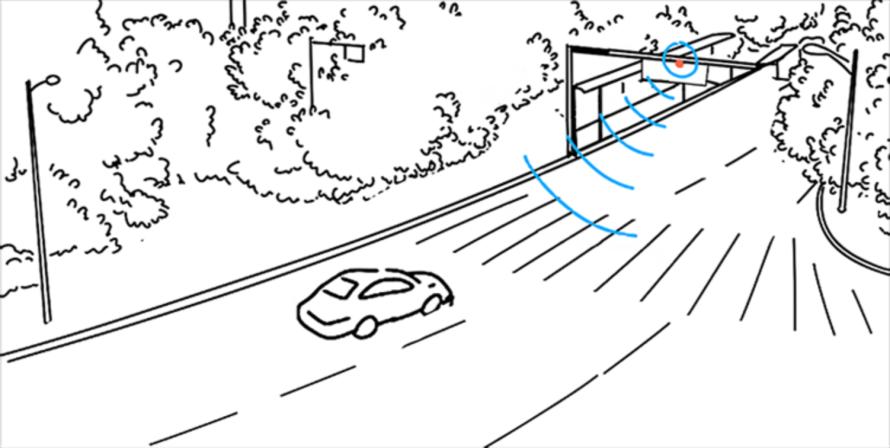

室外远距离目标跟踪
