800V HVDC加速落地：MPS布局AI数据中心下一代供电架构

来源：Monolithic Power Systems(MPS)

发布时间：2026-10-30

从SiC/GaN到高压PMIC，HVDC正在重构服务器电源产业链

AI算力爆发，数据中心单机柜功率持续走高，传统交流（AC）供电架构短板凸显，800V高压直流（HVDC）成为行业主流升级方向。依托完整硬件产品矩阵，MPS全面发力AI服务器供电赛道，目前已有超百款产品落地相关场景，覆盖PMIC、电源模块、热插拔、驱动芯片、SiC/GaN功率器件、隔离电源等品类。

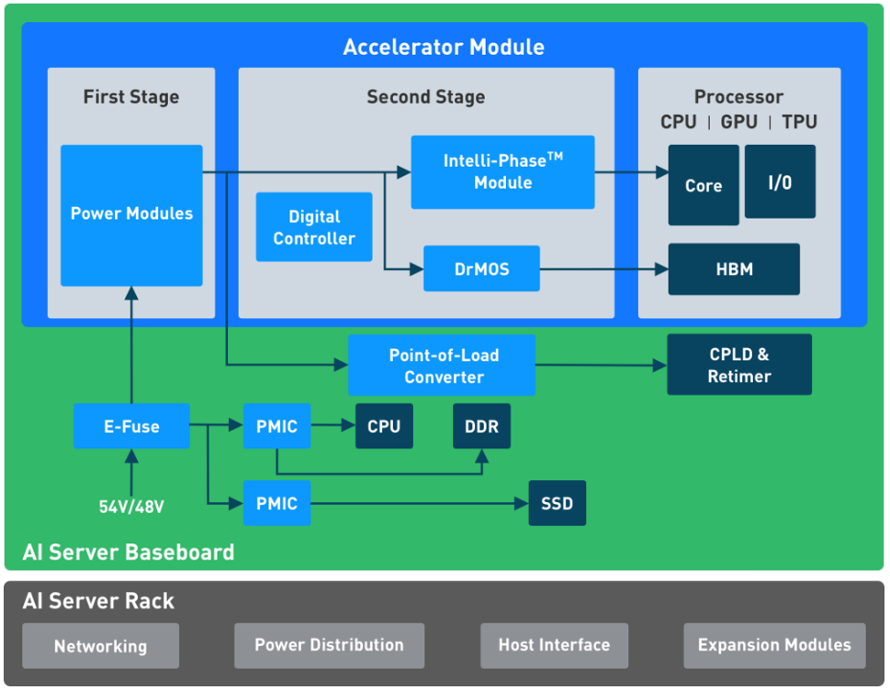

MPS AI 服务器硬件产品矩阵

AI算力推动供电架构“换代”，

HVDC进入产业化窗口

一直以来，数据中心普遍使用传统交流供电，完整链路为：市电 → UPS → AC/DC服务器电源 → GPU/CPU负载。整套流程要经过多次交直流转换，线路复杂，能量损耗十分明显。随着AI服务器功率不断飙升，传统方案在效率、散热、系统复杂度上的压力越来越大。

800V HVDC将供电路径简化为：市电→集中整流→800V直流母线→服务器DC/DC。精简转换环节、降低传输电流，有效削减线路损耗。落地效果十分可观，对比传统架构，服务器电源效率可提升1%–3%。放到兆瓦级数据中心，这点提升就能长期节约大量电费。如今HVDC已从通信领域延伸至AI数据中心，产业化落地节奏持续加快。

从硅到SiC/GaN，

功率半导体开始“代际切换”

供电架构升级，倒逼功率半导体完成迭代。传统硅基器件难以承受800V高压、高频、高功率密度工况，SiC、GaN等第三代半导体成为解决方案核心。

前端高压整流优先选用1200V SiC MOSFET，后端高频DC/DC环节依靠GaN HEMT发挥高频优势，SiC JFET也被应用在热插拔、高压保护模块中。相较硅基方案，整套器件可将开关损耗降低60%–70%，系统效率再提升3%–5%，设备温升更低、功率密度更高，完美适配AI服务器紧凑化、高负载的设计需求。

HVDC重构电源系统：

从PMIC到保护机制全面升级

在800V工况下，PMIC的价值被重新定义。AI服务器GPU负载波动剧烈，叠加高压输入要求，PMIC不再是简单控制元件，而是整套电源系统的控制核心。

落地HVDC的核心难点，在于把800V高压高效转为GPU所需低压，同时应对负载突变。MPS通过SiC/GaN器件、隔离拓扑与数字电源控制技术，搭配高速采样与数字环路，实现快速调压、稳定输出。

高压场景下，安全防护同样关键。原有保护逻辑不再适用，我们针对性优化eFuse与热插拔方案，强化浪涌抑制、漏电管控、SOA（安全工作区）动态控制以及复杂系统时序管理，新增故障记录与“黑盒”功能，进一步提升系统可靠性。

目前，我们的部分功率器件已经覆盖750V、1200V以及1700V等多个耐压等级，并已在热插拔与DC-DC降压等关键模块中进行应用验证，部分产品进入量产前阶段。同时，在系统解决方案层面，MPS的核心优势在于：集成度高、外围器件少，上手简单易开发；配置灵活，可根据不同应用场景自由调整，适配性更强。
